Ⅰ、写在前面

本文讲述的内容是STM32 ST-LINK Utility介绍、下载、安装、使用方法，如需要了解更多关于STM32相干的文章，可以到我博客，或微信公众号查看并下载。



STM32 ST-LINK Utility这个软件工具其实主要就是配套“ST-LINK”这个下载工具1起使用的上位机软件。因此使用STM32 ST-LINK Utility上位机软件需要有1个ST-LINK工具才行。它的功能和J-Link对应的工具类似，用于烧写代码。



STM32 ST-LINK Utility工具在产品开发进程中测试1些其他版本的代码，可以直接下载hex，而不用打开工程再编译去下载。 当你开发完1个STM32产品，需要量产的时候，就能够用这个工具直接下载hex代码，对代码加密（读保护）。



本文PDF文章可以在我360云盘下载：

https://yunpan.cn/ckR3JDhkPeNUp  访问密码 ca6d



关于本文的更多详情请往下看。



Ⅱ、STM32 ST-LINK Utility介绍

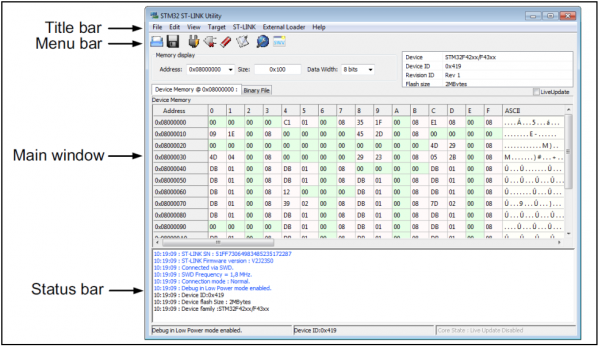

1.关于STM32 ST-LINK Utility

STM32 ST-LINK Utility软件主要的功能就是量产（批量下载代码的工具）。它也是比较实用的1个工具，当我们需要查看芯片FLASH数据时，可以很快定位查找到想要的数据（条件是没有添加保护）。

STM32 ST-LINK Utility软件包括ST-Link驱动。若你安装了STM32 ST-LINK Utility软件，你的ST-Link就不用单独安装驱动了，可以直接使用（比如Keil、IAR在线调试、下载等）。

STM32 ST-LINK Utility软件除可以快速读取FLASH数据外，还可快速读取STM32芯片型号、ID、版本等信息。

2.Version 4.0.0更新说明

STM32 ST-LINK Utility V 4.0.0版本在V3.9.0基础上主要更新的内容：

A.除使用Flash界面对选项字节寄存器编程外，还可使用（binary/hex/srec）文件对选项字编程。

B.支持Windows10操作系统。





Ⅲ、下载

STM32 ST-LINK Utility这个软件可以到官网下载，也能够到我360云盘下载。下面章节讲述的安装、注册也是从官方下载的软件，为了方便大家下载，我将其上传至360云盘（和官网的1样）。



1.官方下载

目前（2016年09月）STM32 ST-LINK Utility官方最新版本是V4.0.0。官方下载需要注册ST账号，ST账号登陆成功才能下载，若觉得麻烦可以在我360云盘下载（和官网相同的文件）。



官方下载地址：

http://www.st.com/content/st_com/en/products/embedded-software/development-tool-software/stsw-link004.html

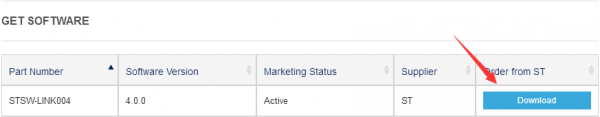

【点击网页中“Download”便可下载。（如果没有登录账号会提示“注册”或“登录”）】



2.我360云盘下载

360下载方便、快捷，里面包括STM32 ST-LINK Utility软件、资料、老版本软件。我在360云盘提供下载的版本也是上面官网下载，上传至360云盘【定期更新至最新版本】。



360云盘地址：https://yunpan.cn/ckSizIa9ujsVR  访问密码 0743



Ⅳ、安装

STM32 ST-LINK Utility集成开发环境的安装比较简单（基本上就是1路Next下去）。还是依照常规安装教程（截图）讲述1下吧，以上面下载的“STM32 ST-LINK Utility v4.0.0 setup.exe”软件为例讲述。



操作系统要求：

Windows XP、Windows 7、Windows 10

256M内存及以上、30M硬盘以上

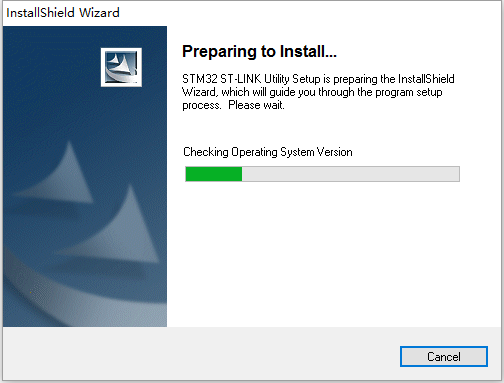

1.解压软件，双击“STM32 ST-LINK Utility v3.9.0.exe”，进入准备安装（解压）进程。

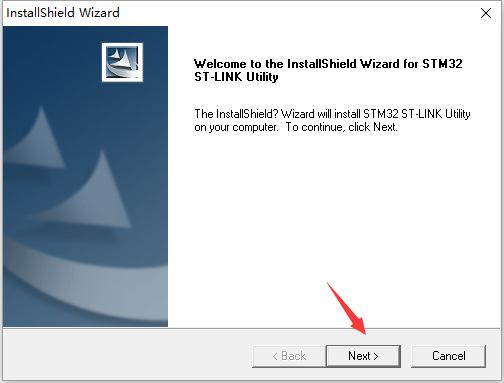

2.进入安装向导，点击“Next”。

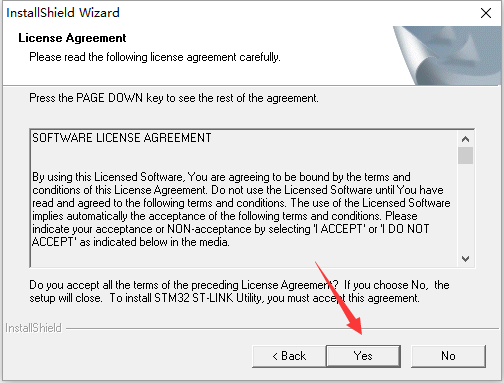

3.同意许可，点击“Yes”。

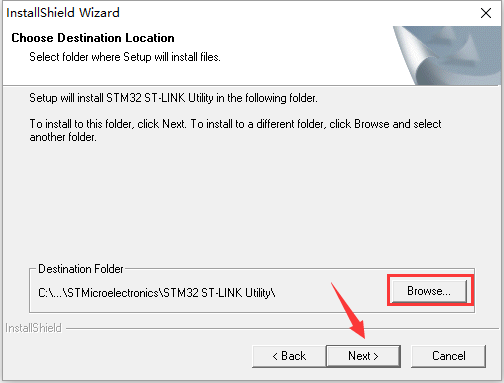

4.选择安装路径（这里默许），点击“Next”。

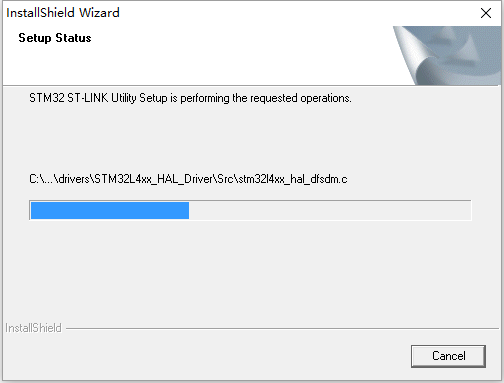

5.进入安装进程，不到1分钟时间。

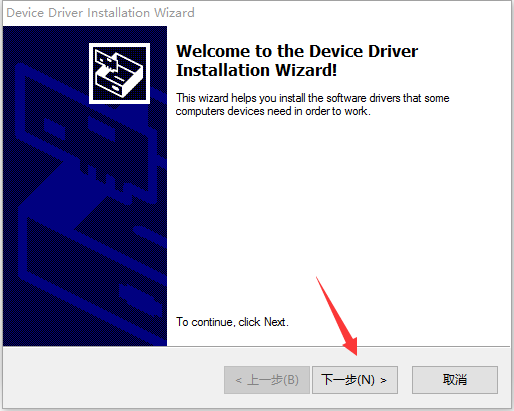

6.安装最后提示“安装驱动”，点击“下1步”，最后点击“完成”安装完成。

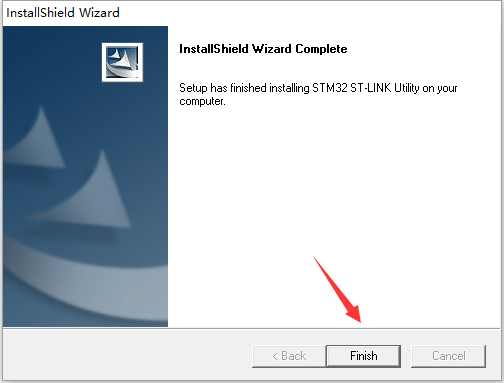

7.点击“Finish”完成上位机软件及ST-LINK驱动的安装。

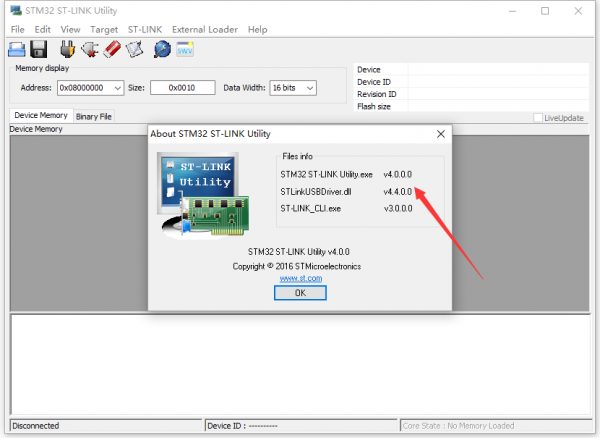

8.查看版本：打开软件 -> Help - > About， 可以看见版本是更新了的。



Ⅴ、基本使用方法

1.Keil和IAR生成hex的配置

STM32 ST-LINK Utility软件主要是下载程序（可履行hex文件），因此需要编程工具生成hex文件才行，下面将讲述经常使用工具Keil和IAR生成hex的配置。



A.Keil生成hex配置

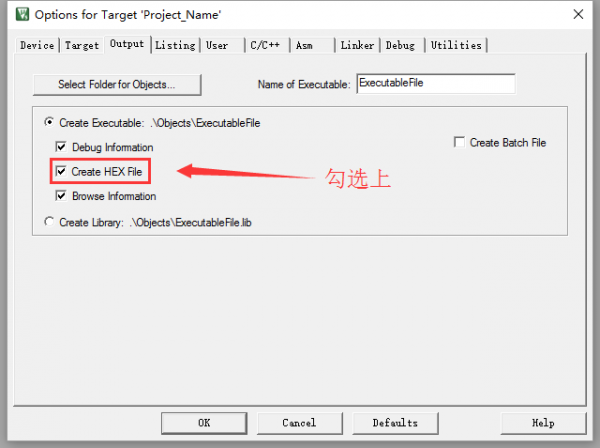

Project ->Options for Target -> Output 勾选上“Create HEX File”（以下图）



B.IAR生成hex配置

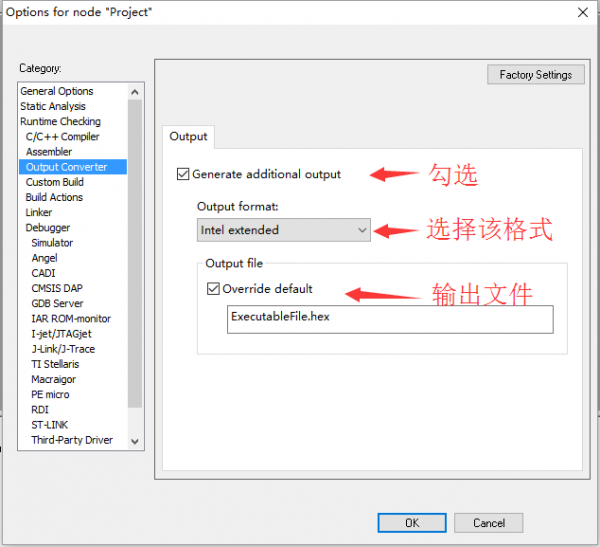

Project ->Options -> Output Coverter -> 勾选上“Generate additional output”、选择输出格式为“Intel extended”，再次设置输出名称就配置好了（以下图）。



2.读取STM32内部FLASH及芯片信息

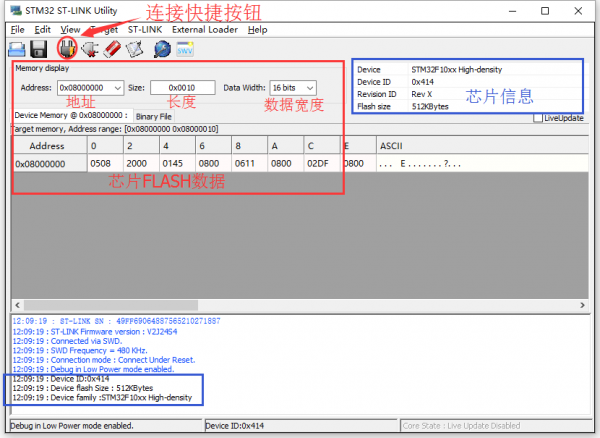

使用ST-Link连接硬件（STM32芯片），打开STM32 ST-LINK Utility软件，连接芯片：Tarage  -> connect或直接点击连接快捷按钮（以下图）。

【读取FLASH信息的条件是没有添加读保护】



点击“连接按钮”之前可以设置读取FLASH的起始地址、读取长度和数据显示的宽度。



3.打开程序（hex）

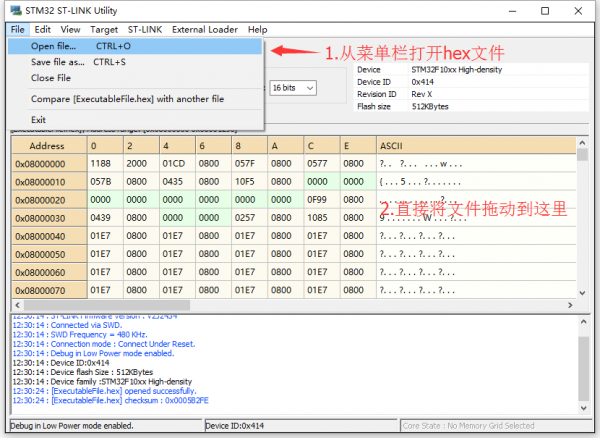

在上1步连接好芯片，并正确辨认芯片以后，打开需要下载的程序（hex）文件。打开hex文件可以从菜单栏（File -> Open File）打开，也能够直接讲hex文件拖动到FLASH区域（就像从电脑复制文件到U盘1样）。



4.下载程序（hex）

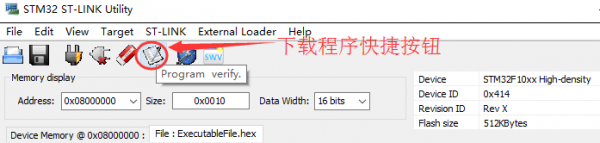

在上1步打开hex文件完成以后，点击“下载”（可以Taraget -> Program，也能够直接点击下载快捷按钮，以下图）

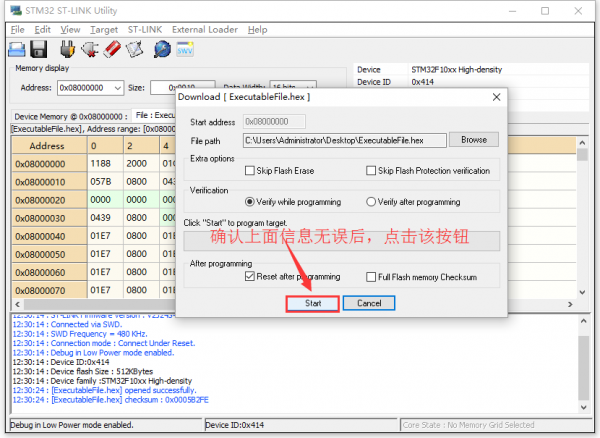

弹出信息确认窗口，如hex文件路径、验证方式等，确认信息无误后点击“Start”开始下载程序。



【如：我将可履行hex文件命名为“ExecutableFile.hex”，位于桌面】

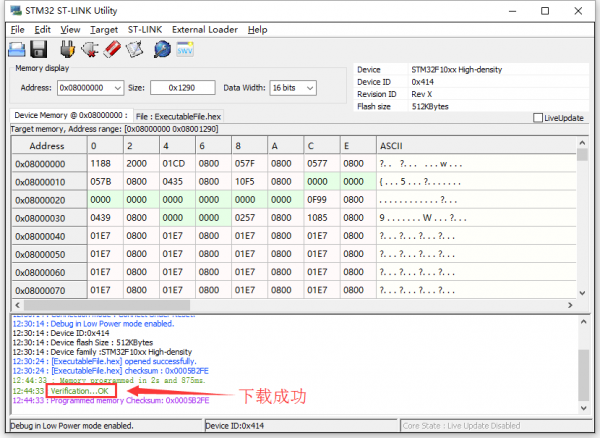

下载进程时间长短与程序大小有关，1般都很快，出现“Verification...OK”，说明下载成功。



Ⅵ、说明

STM32 ST-LINK Utility这个软件工具是ST官方推荐使用的1款下载工具（配套ST-Link下载器），是1款免费的软件，也是我们STM32学习者、开发者值得使用的1款工具。



以上总结仅供参考，若有不对的地方，敬请体谅。
