Android设计模式系列-组合模式

栏目:综合技术时间:2016-11-16 08:05:15

Android中对组合模式的利用,可谓是泛滥成粥,随处可见,那就是View和ViewGroup类的使用。在android UI设计,几近所有的widget和布局类都依托这两个类。
组合模式,Composite Pattern,是1个非常奇妙的模式。几近所有的面向对象系统都利用到了组合模式。

1.意图
将对象View和ViewGroup组合成树形结构以表示"部份-整体"的层次结构(View可以做为ViewGroup的1部份)。
组合模式使得用户对单个对象View和组合对象ViewGroup的使用具有1致性。
热门辞汇: 部份-整体 容器-内容 树形结构 1致性 叶子 合成 安全性 透明性

2.结构

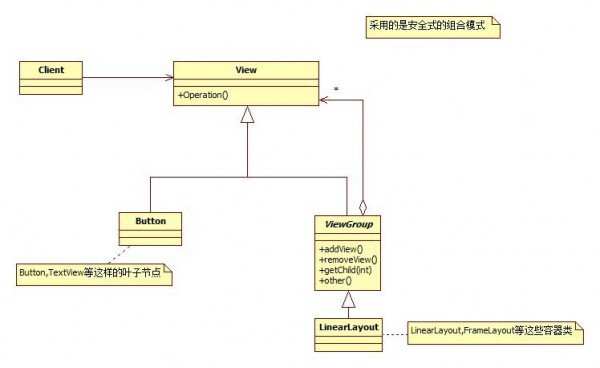

针对View和ViewGroup的实际情况,我们选择安全式的组合模式(在组合对象中添加add,remove,getChild方法),添加少量的注释,我们把上图修改成:

3.代码
View类的实现:

  1. public class View{
  2.
  3.         //... ...
  4.
  5.        //省略了无关的方法
  6.

ViewGroup的实现:

  1. public abstract class ViewGroup extends View{
  2.
  3.     /**
  4.    * Adds a child view.
  5.
  6.     */
  7.
  8.    public void addView(View child) {
  9.
  10.        //...
  11.
  12.     }
  13.
  14.
  15.
  16.    public void removeView(View view) {
  17.
  18.         //...
  19.
  20.     }
  21.
  22.
  23.
  24.    /**
  25.
  26.      * Returns the view at the specified position in the group.
  27.
  28.     */
  29.
  30.     public View getChildAt(int index) {
  31.
  32.        try {
  33.
  34.            return mChildren[index];
  35.
  36.       } catch (IndexOutOfBoundsException ex) {
  37.
  38.            return null;
  39.
  40.       }
  41.
  42.    }
  43.
  44.
  45.
  46.     //other methods
  47.

4.效果
(1).结构型模式
(2).定义了包括基本对象和组合对象的类层次结构。这类结构能够灵活控制基本对象与组合对象的使用。
(3).简化客户代码。基本对象和组合对象有1致性,用户不用辨别它们。
(4).使得更容易添加新类型的组件。
(5).使你的设计变得更加1般化。
