经常使用的自定义View例子

在Android开发中，我们常常会遇到流布式的布局，常常会用来1些标签的显示，比如qq中个人便签，搜索框下方提示的词语，这些是指都是流布式的布局，今天我就我们平常开放中遇到的流布式布局坐1些总结

转载请注明博客地址：http://blog.csdn.net/gdutxiaoxu/article/details/51765428
源码下载地址：https://github.com/gdutxiaoxu/CustomViewDemo.git
效果图

1. 先给大家看1下效果

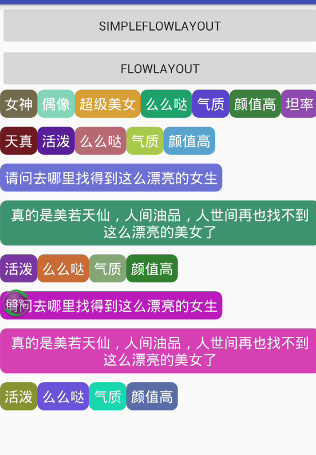

图1

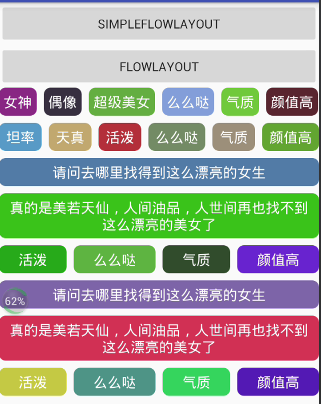

图2

仔细视察，我们可以知道图2实际上是图1效果的升级版，图1当我们控件的宽度超过这1行的时候，剩余的宽度它不会自动散布到每一个控件中，而图2的效果当我们换行的时候，如控件还没有占满这1行的时候，它会自动把剩余的宽度散布到每一个控件中

2.空话不多说了，大家来直接看来看1下图1的源码

1）代码以下

`
/**
 * 博客地址：http://blog.csdn.net/gdutxiaoxu
 * @author xujun
 * @time 2016/6/20 23:49.
 */
public class SimpleFlowLayout extends ViewGroup {
    private int  verticalSpacing = 20;

    public SimpleFlowLayout(Context context ) {
        super(context);
    }

    /**
     * 重写onMeasure方法是为了肯定终究的大小
     * @param widthMeasureSpec
     * @param heightMeasureSpec
     */
    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        int widthSpecMode = MeasureSpec.getMode(widthMeasureSpec);
        int widthSpecSize = MeasureSpec.getSize(widthMeasureSpec);
        int heightSpecMode = MeasureSpec.getMode(heightMeasureSpec);
        int heightSpecSize = MeasureSpec.getSize(heightMeasureSpec);

        int paddingLeft = getPaddingLeft();
        int paddingRight = getPaddingRight();
        int paddingTop = getPaddingTop();
        int paddingBottom = getPaddingBottom();
//处理Padding属性，让当前的ViewGroup支持Padding
        int widthUsed = paddingLeft + paddingRight;
        int heightUsed = paddingTop + paddingBottom;

        int childMaxHeightOfThisLine = 0;
        int childCount = getChildCount();
        for (int i = 0; i < childCount; i++) {
            View child = getChildAt(i);
            if (child.getVisibility() != GONE) {
//                已用的宽度
                int childUsedWidth = 0;
//                已用的高度
                int childUsedHeight = 0;
//                调用ViewGroup本身的方法丈量孩子的宽度和高度，我们也能够自己根据MeasureMode来丈量
                measureChild(child,widthMeasureSpec,heightMeasureSpec);
                childUsedWidth += child.getMeasuredWidth();
                childUsedHeight += child.getMeasuredHeight();
//处理Margin，支持孩子的Margin属性
                Rect marginRect = getMarginRect(child);
                int leftMargin=marginRect.left;
                int rightMargin=marginRect.right;
                int topMargin=marginRect.top;
                int bottomMargin=marginRect.bottom;

                childUsedWidth += leftMargin + rightMargin;
                childUsedHeight += topMargin + bottomMargin;
//总宽度没有超过本行
                if (widthUsed + childUsedWidth < widthSpecSize) {
                    widthUsed += childUsedWidth;
                    if (childUsedHeight > childMaxHeightOfThisLine) {
                        childMaxHeightOfThisLine = childUsedHeight;
                    }
                } else {//总宽度已超过本行
                    heightUsed += childMaxHeightOfThisLine + verticalSpacing;
                    widthUsed = paddingLeft + paddingRight + childUsedWidth;
                    childMaxHeightOfThisLine = childUsedHeight;
                }

            }

        }
//加上最后1行的最大高度
        heightUsed += childMaxHeightOfThisLine;
        setMeasuredDimension(widthSpecSize, heightUsed);
    }


    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {
        int paddingLeft = getPaddingLeft();
        int paddingRight = getPaddingRight();
        int paddingTop = getPaddingTop();
        int paddingBottom = getPaddingBottom();

        /**
         * 为了 支持Padding属性
         */
        int childStartLayoutX = paddingLeft;
        int childStartLayoutY = paddingTop;

        int widthUsed = paddingLeft + paddingRight;

        int childMaxHeight = 0;

        int childCount = getChildCount();
//摆放每个孩子的高度
        for (int i = 0; i < childCount; i++) {
            View child = getChildAt(i);
            if (child.getVisibility() != GONE) {
                int childNeededWidth, childNeedHeight;
                int left, top, right, bottom;

                int childMeasuredWidth = child.getMeasuredWidth();
                int childMeasuredHeight = child.getMeasuredHeight();

                Rect marginRect = getMarginRect(child);
                int leftMargin=marginRect.left;
                int rightMargin=marginRect.right;
                int topMargin=marginRect.top;
                int bottomMargin=marginRect.bottom;
                childNeededWidth = leftMargin + rightMargin + childMeasuredWidth;
                childNeedHeight = topMargin + topMargin + childMeasuredHeight;

//                没有超过本行
                if (widthUsed + childNeededWidth <= r - l) {
                    if (childNeedHeight > childMaxHeight) {
                        childMaxHeight = childNeedHeight;
                    }
                    left = childStartLayoutX + leftMargin;
                    top = childStartLayoutY + topMargin;
                    right = left + childMeasuredWidth;
                    bottom = top + childMeasuredHeight;
                    widthUsed += childNeededWidth;
                    childStartLayoutX += childNeededWidth;
                } else {
                    childStartLayoutY += childMaxHeight + verticalSpacing;
                    childStartLayoutX = paddingLeft;
                    widthUsed = paddingLeft + paddingRight;
                    left = childStartLayoutX + leftMargin;
                    top = childStartLayoutY + topMargin;
                    right = left + childMeasuredWidth;
                    bottom = top + childMeasuredHeight;
                    widthUsed += childNeededWidth;
                    childStartLayoutX += childNeededWidth;
                    childMaxHeight = childNeedHeight;
                }
                child.layout(left, top, right, bottom);
            }
        }
    }

    private Rect getMarginRect(View child) {
        LayoutParams layoutParams = child.getLayoutParams();
        int leftMargin = 0;
        int rightMargin = 0;
        int topMargin = 0;
        int bottomMargin = 0;
        if (layoutParams instanceof MarginLayoutParams) {
            MarginLayoutParams marginLayoutParams = (MarginLayoutParams) layoutParams;
            leftMargin = marginLayoutParams.leftMargin;
            rightMargin = marginLayoutParams.rightMargin;
            topMargin = marginLayoutParams.topMargin;
            bottomMargin = marginLayoutParams.bottomMargin;

        }
        return new Rect(leftMargin, topMargin, rightMargin, bottomMargin);
    }

}`

2）思路解析

首先我们重写onMeasure方法，在OnMeasure方法里面我们调用measureChild（）这个方法去获得每一个孩子的宽度和高度，每次增加1个孩子我们履行 widthUsed += childUsedWidth;
添加完1个孩子以后我们判断widthUsed是够超越控件本身的最大宽度widthSpecSize，
若没有超过履行
```
   widthUsed += childUsedWidth;
   if (childUsedHeight > childMaxHeightOfThisLine) {
    childMaxHeightOfThisLine = childUsedHeight;
    }
```
超过控件的宽度履行
```
    heightUsed += childMaxHeightOfThisLine + verticalSpacing;
    widthUsed = paddingLeft + paddingRight + childUsedWidth;
    childMaxHeightOfThisLine = childUsedHeight;
```
最后调用 setMeasuredDimension(widthSpecSize, heightUsed);这个方法去设置它的大小
3.在OnLayout方法里面，所做的工作就是去摆放每个孩子的位置，判断需不需要换行，不需要更改left值，需要换行，更改top值

3）注意事项

讲授之前，我们先来了解1下1个基本知识

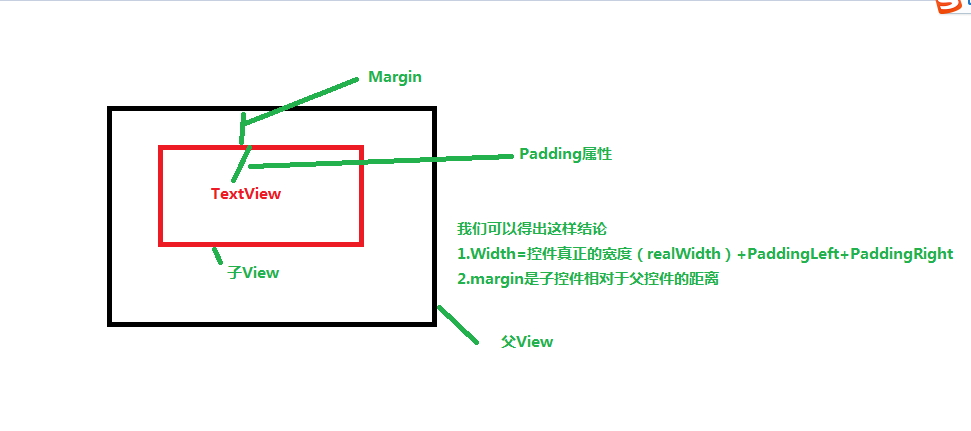

从这张图片里面我们可以得出这样结论

Width=控件真实的宽度（realWidth）+PaddingLeft+PaddingRight
margin是子控件相对父控件的距离

注意事项

为了支持控件本身的padding属性，我们做了处理，主要代码以下

  int widthUsed = paddingLeft + paddingRight;
  int heightUsed = paddingTop + paddingBottom;
   ----------
  if (widthUsed + childUsedWidth < widthSpecSize) {
          widthUsed += childUsedWidth;
          if (childUsedHeight > childMaxHeightOfThisLine) {
                childMaxHeightOfThisLine = childUsedHeight;
            }
        }

为了支持子控件的margin属性，我们一样也做了处理

            Rect marginRect = getMarginRect(child);
            int leftMargin=marginRect.left;
            int rightMargin=marginRect.right;
            int topMargin=marginRect.top;
            int bottomMargin=marginRect.bottom;

            childUsedWidth += leftMargin + rightMargin;
            childUsedHeight += topMargin + bottomMargin;

即我们在计算孩子所占用的宽度和高度的时候加上margin属性的高度，接着在计算需要孩子总共用的宽高度的时候加上每一个孩子的margin属性的宽高度，这样自然就支持了孩子的margin属性了

4.缺点

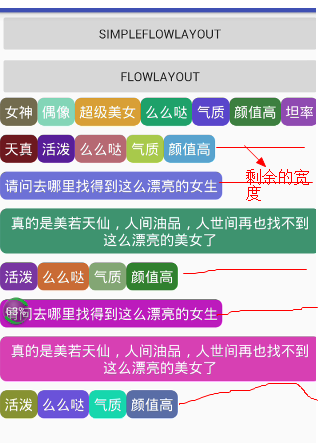

以下图所见，在控件宽度良莠不齐的情况下，控件换行会留下1些剩余的宽度，作为想写出鲁棒性的代码的我们会觉得别扭，因而我们相处了解决办法。

解决方法见下面

图2源码解析

空话不多说，先看源码

/**
 * 博客地址：http://blog.csdn.net/gdutxiaoxu
 * @author xujun
 * @time 2016/6/26 22:54.
 */
public class PrefectFlowLayout extends ViewGroup {


    public PrefectFlowLayout(Context context) {
        super(context);
    }

    public PrefectFlowLayout(Context context, AttributeSet attrs) {
        super(context, attrs);
    }

    public PrefectFlowLayout(Context context, AttributeSet attrs, int defStyleAttr) {
        super(context, attrs, defStyleAttr);
    }

    private int parentWidthSize;//父容器宽度
    private int horizontalSpacing = 16;//水平间距
    private int verticalSpacing = 16;//垂直间距
    private Line currentLine;//当前行
    private List<Line> mLines = new ArrayList<>();//所有行的集合
    private int userWidth = 0;//当前行已使用宽度

    /**
     * 行对象
     */
    private class Line {
        private List<View> children;//1行里面所添加的子View集合
        private int height;//当前行高度
        private int lineWidth = 0;//当前行已使用宽度

        public Line() {
            children = new ArrayList<>();
        }

        /**
         * 添加1个子控件
         *
         * @param child
         */
        private void addChild(View child) {
            children.add(child);
            if (child.getMeasuredHeight() > height) {
                height = child.getMeasuredHeight();//当前行高度以子控件最大高度为准
            }
            lineWidth += child.getMeasuredWidth();//将每一个子控件宽度进行累加，记录使用的宽度
        }

        /**
         * 获得行的高度
         *
         * @return
         */
        public int getHeight() {
            return height;
        }

        /**
         * 获得子控件的数量
         *
         * @return
         */
        public int getChildCount() {
            return children.size();
        }

        /**
         * 放置每行里面的子控件的位置
         *
         * @param l 距离最左侧的距离
         * @param t 距离最顶真个距离
         */
        public void onLayout(int l, int t) {
            //当前行使用的宽度，等于每一个子控件宽度之和+子控件之间的水平距离
            lineWidth += horizontalSpacing * (children.size() - 1);
            int surplusChild = 0;
            int surplus = parentWidthSize - lineWidth;//剩余宽度
            if (surplus > 0) {
                //如果有剩余宽度，则将剩余宽度平分给每个子控件
                surplusChild = (int) (surplus / children.size()+0.5);
            }
            for (int i = 0; i < children.size(); i++) {
                View child = children.get(i);
                child.getLayoutParams().width=child.getMeasuredWidth()+surplusChild;
                if (surplusChild>0){//如果长度改变了后，需要重新丈量，否则布局中的属性大小还会是原来的大小
                    child.measure(MeasureSpec.makeMeasureSpec(child.getMeasuredWidth()+surplusChild,MeasureSpec.EXACTLY)
                            ,MeasureSpec.makeMeasureSpec(height,MeasureSpec.EXACTLY));
                }
                child.layout(l, t, l + child.getMeasuredWidth(), t + child.getMeasuredHeight());
                l += child.getMeasuredWidth() + horizontalSpacing;
            }
        }
    }
    //  getMeasuredWidth()   控件实际的大小
    // getWidth()  控件显示的大小

    @Override
    protected void onMeasure(int widthMeasureSpec, int heightMeasureSpec) {
        //将之前丈量的数据进行清空，以防复用时影响下次丈量
        mLines.clear();
        currentLine = null;
        userWidth = 0;
        //获得父容器的宽度和模式
        int widthMode = MeasureSpec.getMode(widthMeasureSpec);
        parentWidthSize = MeasureSpec.getSize(widthMeasureSpec) - getPaddingLeft() - getPaddingRight();
        //获得父容器的高度和模式
        int heigthMode = MeasureSpec.getMode(heightMeasureSpec);
        int heightSize = MeasureSpec.getSize(heightMeasureSpec) - getPaddingTop() - getPaddingBottom();
        int childWidthMode, childHeightMode;
        //为了丈量每一个子控件，需要指定每一个子控件的丈量规则
        //子控件设置为WRAP_CONTENT，具体丈量规则详见，ViewGroup的getChildMeasureSpec()方法
        if (widthMode == MeasureSpec.EXACTLY) {
            childWidthMode = MeasureSpec.AT_MOST;
        } else {
            childWidthMode = widthMode;
        }
        if (heigthMode == MeasureSpec.EXACTLY) {
            childHeightMode = MeasureSpec.AT_MOST;
        } else {
            childHeightMode = heigthMode;
        }
        //获得到子控件高和宽的丈量规则
        int childWidthMeasureSpec = MeasureSpec.makeMeasureSpec(parentWidthSize, childWidthMode);
        int childHeightMeasureSpec = MeasureSpec.makeMeasureSpec(heightSize, childHeightMode);
        currentLine = new Line();//创建第1行
        for (int i = 0; i < getChildCount(); i++) {
            View child = getChildAt(i);
            //丈量每个孩子
            child.measure(childWidthMeasureSpec, childHeightMeasureSpec);
            int childMeasuredWidth = child.getMeasuredWidth();//获得当前子控件的实际宽度
            userWidth += childMeasuredWidth;//让当前行使用宽度加上当前子控件宽度
            if (userWidth <= parentWidthSize) {
                //如果当前行使用宽度小于父控件的宽度，则加入该行
                currentLine.addChild(child);
                userWidth += horizontalSpacing;//当前行使用宽度加上子控件之间的水平距离
                if (userWidth > parentWidthSize) {//如果当前行加上水平距离后超越父控件宽度,则换行
                    newLine();
                }
            } else {
                if (currentLine.getChildCount() == 0) {//以防出现1个子控件宽度超过父控件的情况出现
                    currentLine.addChild(child);
                }
                newLine();
                currentLine.addChild(child);//并将超越范围确当前的子控件加入新的行中
                userWidth = child.getMeasuredWidth()+horizontalSpacing;//并将使用宽度加上子控件的宽度;
            }
        }
        if (!mLines.contains(currentLine)) {//加入最后1行，由于如果最后1行宽度不足父控件宽度时，就未换行
            mLines.add(currentLine);
        }
        int totalHeight = 0;//总高度
        for (Line line : mLines) {
            totalHeight += line.getHeight() + verticalSpacing;//总高度等于每行的高度+垂直间距
        }
        setMeasuredDimension(parentWidthSize + getPaddingLeft() + getPaddingRight(),
                resolveSize(totalHeight + getPaddingTop() + getPaddingBottom(), heightMeasureSpec));//resolveSize(),将实际高度与父控件高度进行比较，选取最适合的
    }

    /**
     * 换行
     */
    private void newLine() {
        mLines.add(currentLine);//记录之前行
        currentLine = new Line();//重新创建新的行
        userWidth = 0;//将使用宽度初始化
    }

    /**
     * 放置每一个子控件的位置
     *
     * @param changed
     * @param l
     * @param t
     * @param r
     * @param b
     */
    @Override
    protected void onLayout(boolean changed, int l, int t, int r, int b) {
        l += getPaddingLeft();
        t += getPaddingTop();
        for (int i = 0; i < mLines.size(); i++) {
            Line line = mLines.get(i);
            line.onLayout(l, t);//设置每行的位置，每行的子控件由其自己去分配
            t += line.getHeight() + verticalSpacing;//距离最顶真个距离，即每行高度和垂直间距的累加
        }
    }

    /**
     * 获得子控件的丈量规则
     *
     * @param mode 父控件的丈量规则
     * @return 子控件设置为WRAP_CONTENT，具体丈量规则详见，ViewGroup的getChildMeasureSpec()方法
     */
    private int getMode(int mode) {
        int childMode = 0;
        if (mode == MeasureSpec.EXACTLY) {
            childMode = MeasureSpec.AT_MOST;
        } else {
            childMode = mode;
        }
        return childMode;
    }
}

2.思路解析

对照图1的实现思路，我们封装了Line这个内部类，看到这个名字，相信大家都猜到是甚么意思了，其实就是1个Line实例对象代表1行，Line里面的List children用来寄存孩子
```
private List<View> children;//1行里面所添加的子View集合
```
Line里面还封装了void onLayout(int l, int t)方法，即自己去造访每一个孩子的位置，
实现剩余的宽度平均分配，主要体现在这几行代码
```
       if (surplus > 0) {
            //如果有剩余宽度，则将剩余宽度平分给每个子控件
            surplusChild = (int) (surplus / children.size()+0.5);
        }
      -------
```
//重新分配每一个孩子的大小 child.measure(MeasureSpec.makeMeasureSpec(child.getMeasuredWidth()+surplusChild,MeasureSpec.EXACTLY)
,MeasureSpec.makeMeasureSpec(height,MeasureSpec.EXACTLY));

今天就写到这里了，有时间再来补充，最近考试比较忙，已好久没有更新博客了。

源码下载地址：https://github.com/gdutxiaoxu/CustomViewDemo.git

------分隔线----------------------------

上一篇 决策统计---指标六要素

下一篇 关于img ，你必须注意的

------分隔线----------------------------
