ShadowGun
ShadowGun其实最开始是2011年的1个移动平台的第3人称射击游戏。固然，也是用Unity开发的。当年，由于在画面上的出色表现赢得了很多眼球~更难能宝贵的是，在2012的时候，它的开发者放出了示例场景，来让更多的开发者学习如何优化移动平台上的shader。下载地址请戳官方博客。看不懂英文的可以看这篇（写得很不错）。项目里共包括了将近20个优化后的shader。关于使用许可的问题，项目里的shader都是可以避免费使用的，而贴图和模型是不可用于商业用处的呦~
虽然ShadowGun的出场时间有点久远了，但很多技术还是可以鉴戒滴~而且它现在依然在更新，并且价格为高昂的￥30，可见其对自信程度。
ShadowGun里包括了几个比较重要的shader，例如非常着名的旗帜飞舞的shader，动态效果的天空盒子的shader，环境高光纹理映照等等。而这篇的飞机坠毁的浓烟效果shader应当是其中非常好理解的1篇。我们也从这里开始学习。
浓烟效果

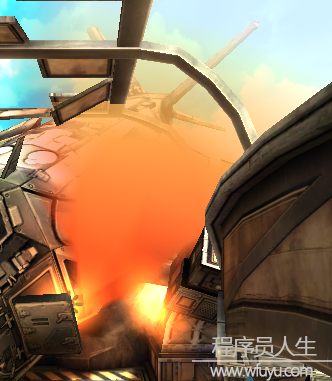

飞机坠毁的浓烟效果可以从下图看出来：
传统的实现这类效果通常是使用粒子系统，而尽人皆知，粒子系统对性能的消耗太大，更何况是资源紧缺的移动平台。因此ShadowGun使用了网格+纹理+移动UV的方法来摹拟这个效果。同时，还奇妙地使用了顶点色彩和透明度，来摹拟火焰色彩和平滑网格的边沿。结果从画面上看来表现还是可以接受的~
具体分析见下。
Shader源码
Shader "MADFINGER/Environment/Scroll 2 Layers Sine AlphaBlended" {
Properties {
_MainTex ("Base layer (RGB)", 2D) = "white" {}
_DetailTex ("2nd layer (RGB)", 2D) = "white" {}
_ScrollX ("Base layer Scroll speed X", Float) = 1.0
_ScrollY ("Base layer Scroll speed Y", Float) = 0.0
_Scroll2X ("2nd layer Scroll speed X", Float) = 1.0
_Scroll2Y ("2nd layer Scroll speed Y", Float) = 0.0
_SineAmplX ("Base layer sine amplitude X",Float) = 0.5
_SineAmplY ("Base layer sine amplitude Y",Float) = 0.5
_SineFreqX ("Base layer sine freq X",Float) = 10
_SineFreqY ("Base layer sine freq Y",Float) = 10
_SineAmplX2 ("2nd layer sine amplitude X",Float) = 0.5
_SineAmplY2 ("2nd layer sine amplitude Y",Float) = 0.5
_SineFreqX2 ("2nd layer sine freq X",Float) = 10
_SineFreqY2 ("2nd layer sine freq Y",Float) = 10
_Color("Color", Color) = (1,1,1,1)
_MMultiplier ("Layer Multiplier", Float) = 2.0
}
SubShader {
Tags { "Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent" }
Blend SrcAlpha OneMinusSrcAlpha
Cull Off Lighting Off ZWrite Off Fog { Color (0,0,0,0) }
LOD 100
CGINCLUDE
#pragma multi_compile LIGHTMAP_OFF LIGHTMAP_ON
#pragma exclude_renderers molehill
#include "UnityCG.cginc"
sampler2D _MainTex;
sampler2D _DetailTex;
float4 _MainTex_ST;
float4 _DetailTex_ST;
float _ScrollX;
float _ScrollY;
float _Scroll2X;
float _Scroll2Y;
float _MMultiplier;
float _SineAmplX;
float _SineAmplY;
float _SineFreqX;
float _SineFreqY;
float _SineAmplX2;
float _SineAmplY2;
float _SineFreqX2;
float _SineFreqY2;
float4 _Color;
struct v2f {
float4 pos : SV_POSITION;
float4 uv : TEXCOORD0;
fixed4 color : TEXCOORD1;
};
v2f vert (appdata_full v)
{
v2f o;
o.pos = mul(UNITY_MATRIX_MVP, v.vertex);
o.uv.xy = TRANSFORM_TEX(v.texcoord.xy,_MainTex) + frac(float2(_ScrollX, _ScrollY) * _Time);
o.uv.zw = TRANSFORM_TEX(v.texcoord.xy,_DetailTex) + frac(float2(_Scroll2X, _Scroll2Y) * _Time);
o.uv.x += sin(_Time * _SineFreqX) * _SineAmplX;
o.uv.y += sin(_Time * _SineFreqY) * _SineAmplY;
o.uv.z += sin(_Time * _SineFreqX2) * _SineAmplX2;
o.uv.w += sin(_Time * _SineFreqY2) * _SineAmplY2;
o.color = _MMultiplier * _Color * v.color;
return o;
}
ENDCG
Pass {
CGPROGRAM
#pragma vertex vert
#pragma fragment frag
#pragma fragmentoption ARB_precision_hint_fastest
fixed4 frag (v2f i) : COLOR
{
fixed4 o;
fixed4 tex = tex2D (_MainTex, i.uv.xy);
fixed4 tex2 = tex2D (_DetailTex, i.uv.zw);
o = tex * tex2 * i.color;
return o;
}
ENDCG
}
}
}
其实，
ShadowGun里的Shader都不长，但有些shader要完全理解还是需要1些时间的。固然这篇还是很简单的~
SubShader Tags
Tags { "Queue"="Transparent" "IgnoreProjector"="True" "RenderType"="Transparent" }
这个shader使用的tags算是Unity里半透明物体渲染的标配。
"Queue"="Transparent"指明了该shader的渲染队列，
"IgnoreProjector"="True"指明该shader不会受Projector的影响（半透明物体1般设为true），
"RenderType"="Transparent"指明了它的渲染种别，文档上说是可以被用于shader replacement，但我现在还不是很理解，有人知道请留言告知我~谢谢。
关于SubShader Tags的说明，请见官网。
渲染设置
Blend SrcAlpha OneMinusSrcAlpha
Cull Off
Lighting Off
ZWrite Off
Fog { Color (0,0,0,0) }
这篇shader的特点就是充分利用了alpha混合的技术，因此第1行就是指明了它的混合系数。Alpha混合是本篇的重点。在场景中所有的shader被渲染终了后，每一个shader产生的像素写入了帧缓存中，由于它们的渲染是依照1定顺序的，因此如何控制这些前后像素的混合顺序就是靠Blend指令控制的。它会指定源像素和目标像素的混合系数，按这个系数对两种像素进行处理后作为输出像素。具体可见这篇文章和官网。而
Blend SrcAlpha OneMinusSrcAlpha就是用于alpha混合的系数，也就是说靠alpha通道来控制像素色彩。
Cull Off 指明该shader不会剔除面，即背面也会被渲染。
ZWrite Off 指明不写入深度缓存，而是根据渲染顺序来决定显示的。其实"Queue"="Transparent"会自动生成ZWrite Off 语句的。
其他命令可以参见官网。
算法分析
这篇shader的关键在于vert函数：
v2f vert (appdata_full v)
{
v2f o;
o.pos = mul(UNITY_MATRIX_MVP, v.vertex);
o.uv.xy = TRANSFORM_TEX(v.texcoord.xy,_MainTex) + frac(float2(_ScrollX, _ScrollY) * _Time);
o.uv.zw = TRANSFORM_TEX(v.texcoord.xy,_DetailTex) + frac(float2(_Scroll2X, _Scroll2Y) * _Time);
o.uv.x += sin(_Time * _SineFreqX) * _SineAmplX;
o.uv.y += sin(_Time * _SineFreqY) * _SineAmplY;
o.uv.z += sin(_Time * _SineFreqX2) * _SineAmplX2;
o.uv.w += sin(_Time * _SineFreqY2) * _SineAmplY2;
o.color = _MMultiplier * _Color * v.color;
return o;
}
里面主要用到了下面的
函数公式：
u = sin(freq * x) * ampl + scroll * x;
上述公式了表示了U方向上的输出。这个函数其实就是正弦波函数+1次函数，由此得到特定方向上的波动效果。这类函数的函数图象（其中scroll = ⑵，ampl = 0.005，freq = 250）类似下面这样：
可以看出来就是1个倾斜波动的模样，以此来摹拟火焰缓慢波动并上移的模样。
Shader利用了两种纹理来摹拟立体效果，每张纹理对应了6个参数，分别代表了U方向和V方向上的函数参数。
除函数里利用，这篇shader还有1个非常奇妙的地方，就是利用了顶点色彩。从1开始的动态图可以看出来其中有红色的火焰，但其实这不是纹理里的色彩，而是顶点色彩。如果我们把纹理都去掉，可以发现它真实的模型实际上是长这样的：
也就是说它本身的顶点色彩就摹拟了火焰色彩。他们很奇妙地利用了顶点色彩本身及其alpha通道的值，来摹拟从火焰到浓烟的过渡效果。下面的代码虽然只有1行，但起到了很关键的作用：
o.color = _MMultiplier * _Color * v.color;
Shader允许我们在面板中（通过
_MMultiplier和
_Color）在顶点色彩的基础上调剂整体色彩，并将结果存储到
v2f中。要注意的是，这里的顶点色彩，即
v.color，包括了重要的透明度信息，浓烟的透明过渡效果其实都是它的功劳。
写在最后
站在前人的肩膀上总是能看得更远。这篇Shader虽小，但体现了很多很常见的手法：alpha混合，UV动画，利用模型顶点信息来减少纹理输入等等。感谢前人们的贡献和分享，希望大家可以有所收获~下次见啦！
