图解如何用PowerDesigner设计SQL Server数据库

栏目:Sqlserver时间:2014-06-06 15:19:21

  工具:

  Sybase PowerDesigner 12.5

  Microsoft SQL Server 2005

  第一步:概要设计

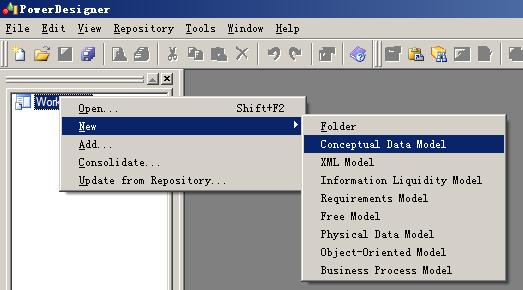

  打开PowerDesigner软件,设计“概念数据模型”(Conceptual Data Model):

  图1

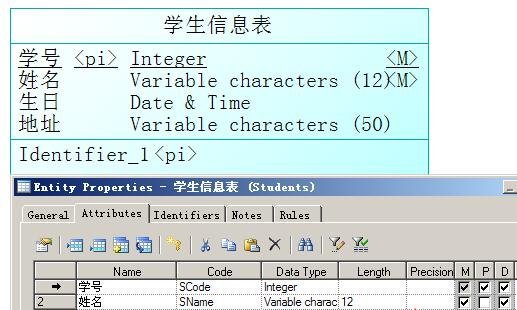

  设计表结构:

  图2

  在设计属性(字段)的时候,三个字母(M、P、D)分别表示:

  M:是否为空;(√表示不允许为空)

  P:是否为主键;

  D:是否在该软件的视图中显示;

  第二步:详细设计

  将“概念数据模型”设计的表转换为“物理数据模型”(Physical Data Model),实际上是从“概要设计”转换为“详细设计”,即对表的具体实现。

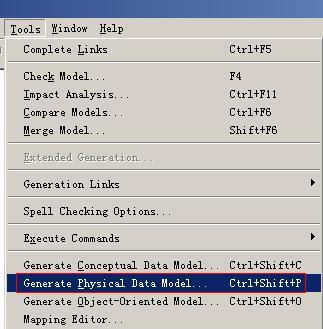

  选择“Tools”-->“Generate Physical Data Model…”即可。

  图3

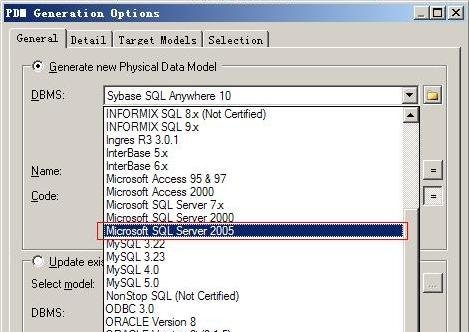

  然后选择 SQL Server 2005数据库管理软件:

  图4

  点击“确定”按钮以后,就产生了对应“SQL Server 2005”数据库的表、属性、关系的具体实现。

  第三步:在SQL Server 2005中手动创建数据库

  比如:我在SQL Server 2005中手动创建数据库“Students”示例。
