CCNP实验:利用隧道扩展路由器模拟的帧中继交换机

【实验环境】 veryhｕｏ．ｃom

C3640-IK9O3S-M Version 12.4(10) vｅrｙｈuｏ．ｃom

【实验目的】 '网

利用隧道技术扩展使用路由器模拟的帧中继交换机，弥补路由器接口有限造成的帧中继接口不足。 -网

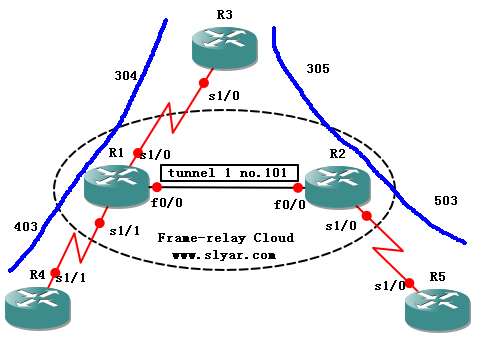

【实验拓扑】

ｌiｅｈuｏ．ｎｅｔ

【实验描述】 ｌiｅｈｕｏ．ｎｅt

实验环境下，由于帧中继交换机价格昂贵，因此我们会使用路由器来模拟帧中继交换机，在真机环境下，有时会遇到路由器串行接口不够用的情况，因此我们就需要使用2台甚至更多台路由器进行模拟帧中继交换机的接口扩展，这时就需要用到隧道技术。 ｖeryhuo.coｍ

路由器R1和R2作为帧中继交换机，R1只有2个串行接口，因此需要使用快速以太网接口连接R3进行串行接口的扩展。

veryhｕｏ．ｃom

将路由器配置为帧中继交换机的命令详见《CCNP实验:将Cisco路由器配置为帧中继交换机》，这里不做过多描述，重点记录隧道的使用。因此配置只在R1与R2上进行，当帧中继云内部配置完成后，对用户来说就是透明的了。 ｌiｅｈｕｏ．nｅｔ

【实验步骤】

1、R1基本配置，只配置了R3与R4之间的帧中继路由： wfuwu.com

frame-relay switching
!
interface Serial1/0
no ip address
encapsulation frame-relay
clock rate 64000
frame-relay lmi-type cisco
frame-relay intf-type dce
frame-relay route 304 interface Serial1/1 403
!
interface Serial1/1
no ip address
encapsulation frame-relay
clock rate 64000
frame-relay lmi-type ansi
frame-relay intf-type dce
frame-relay route 403 interface Serial1/0 304
!
interface FastEthernet0/0
ip address 12.0.0.1 255.255.255.0
duplex auto
speed auto
! ｌieｈｕｏ．ｎｅｔ

2、R2基本配置，此时R2没有配置任何帧中继路由：
