CCNA网络技术实验手册:路由器DHCP服务配置
【实验环境】
GNS3(由于Packet Tracer对于DHCP相关命令支持不好，因此这里使用基于cisco ios镜像文件的GNS3模拟器，使用真机也可以)
【实验目的】
练习在Cisco路由器上配置DHCP服务，实现IP地址自动分配

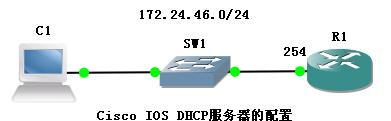

【实验拓扑】
【实验步骤】
0、按拓扑图连接设备，配置路由器端口IP地址，客户机使用DHCP获取IP
1、创建DHCP地址池及名称(可以创建多个地址池)
Router#conf t
Router(config)#ip dhcp pool slyar-pool
2、指定DHCP分配地址池的网络或子网
Router(dhcp-config)#network 172.24.46.0 255.255.255.0
3、指定DNS服务器的域名(可选)
Router(dhcp-config)#domain-name slyar.com
3、指定DNS服务器的IP地址，一条命令最多可以配置8个IP地址，优先级按顺序从高到低，本例使用2个DNS服务器，第二个作为备用DNS
Router(dhcp-config)#dns-server 172.16.5.133 172.16.5.132
4、配置默认网关(通常为路由器的LAN IP)
Router(dhcp-config)#default-router 172.24.46.254
5、设置租期。默认情况下为一天，分配单位为 天 小时 分钟，本例设置8天
Router(dhcp-config)#lease 8 0 0
Router(dhcp-config)#exit
6、排除特定的IP地址(不会分配给客户端)，命令指定排除的起始地址与结束地址，本例排除 172.24.46.250 - 172.24.46.254 四个IP地址
Router(config)#ip dhcp excluded-address 172.24.46.250 172.24.46.254
Router(config)#end
7、检查配置
Router#sh run
ip dhcp excluded-address 172.24.46.250 172.24.46.254
!
ip dhcp pool slyar-pool
network 172.24.46.0 255.255.255.0
domain-name slyar.com
dns-server 172.16.5.133 172.16.5.132
default-router 172.24.46.254
lease 8
!
8、刷新DHCP客户端，在PC上打开cmd，输入"ipconfig /renew"重新获取IP地址
PC>ipconfig /renew
IP Address......................: 172.24.46.1
Subnet Mask.....................: 255.255.255.0
Default Gateway.................: 172.24.46.254
DNS Server......................: 172.16.5.133
9、关闭DHCP服务
Cisco IOS默认开启DHCP服务，因此只要配置了地址池，即可使用DHCP功能。如果你想关闭路由器的DHCP服务，可以使用以下命令：
Router(config)#no service dhcp
