使用poi和jfreechart生成excel图表图片
栏目：php教程时间：2017-01-11 09:48:47
最近项目在频繁的操作excel，里边触及到很多和图表有关的东西。有时候需要使用java操作excel自带的图标，比较复杂的我们都是使用excel模板的情势实现。
除此以外，也有1些功能只需要生成对应的图标样式的图片就好，我们实现的时候主要用了两种方式，1种就是由前台生成图片base64码，然后后台解码生成图片插入到excel，但是这类方式有 1定的局限性，也就是当某些功能需要后台定时生成excel的时候，就没法获得这个图片。
因而我们采取了另外一种方法，也就是是用jfreechart生成对应的图片，然后结合poi插入到excel对应的位置，下图是项目中使用后的真实效果：

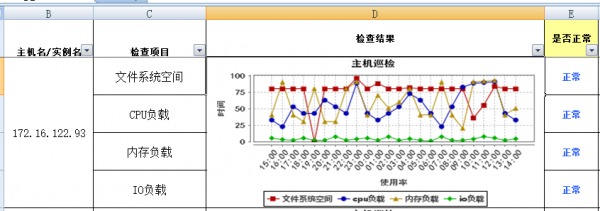

图1是前端base64码生成的：
图2是后台jfreechart生成的：
以下是抽空做的1个简单的整理：
1、maven导包：
<dependency>
<groupId>org.apache.poi</groupId>
<artifactId>poi-ooxml</artifactId>
<version>3.8</version>
</dependency>
<dependency>
<groupId>org.apache.poi</groupId>
<artifactId>poi-scratchpad</artifactId>
<version>3.8</version>
</dependency>
<dependency>
<groupId>jfree</groupId>
<artifactId>jfreechart</artifactId>
<version>1.0.13</version>
</dependency>2、java测试main方法代码：
package test;
import java.awt.BasicStroke;
import java.awt.Color;
import java.awt.Font;
import java.awt.image.BufferedImage;
import java.io.ByteArrayOutputStream;
import java.io.File;
import java.io.FileOutputStream;
import java.io.IOException;
import java.util.ArrayList;
import java.util.List;
import javax.imageio.ImageIO;
import org.apache.poi.hssf.usermodel.HSSFClientAnchor;
import org.apache.poi.hssf.usermodel.HSSFPatriarch;
import org.apache.poi.hssf.usermodel.HSSFSheet;
import org.apache.poi.hssf.usermodel.HSSFWorkbook;
import org.jfree.chart.ChartColor;
import org.jfree.chart.ChartFactory;
import org.jfree.chart.ChartUtilities;
import org.jfree.chart.JFreeChart;
import org.jfree.chart.axis.CategoryAxis;
import org.jfree.chart.axis.CategoryLabelPositions;
import org.jfree.chart.axis.NumberAxis;
import org.jfree.chart.axis.NumberTickUnit;
import org.jfree.chart.axis.ValueAxis;
import org.jfree.chart.plot.CategoryPlot;
import org.jfree.chart.plot.PlotOrientation;
import org.jfree.chart.renderer.category.LineAndShapeRenderer;
import org.jfree.chart.title.LegendTitle;
import org.jfree.chart.title.TextTitle;
import org.jfree.data.category.DefaultCategoryDataset;
import org.jfree.ui.RectangleEdge;
/**
* 结合poi和jfreechart创建图表图片
*
* @author tuzongxun
* @date 2016年9月19日 上午10:55:09
*/
public class ExcelDemo2 {
public static void main(String[] args) throws Exception {
// excel2003工作表
HSSFWorkbook wb = new HSSFWorkbook();
HSSFSheet sheet = wb.createSheet("Sheet 1");
ByteArrayOutputStream byteArrayOut = new ByteArrayOutputStream();
;
// 设置具体数据
List<String> timeList = new ArrayList<String>();
timeList.add("10:00");
timeList.add("11:00");
timeList.add("12:00");
List<Integer> appList = new ArrayList<Integer>();
appList.add(120);
appList.add(200);
appList.add(150);
List<Integer> oraList = new ArrayList<Integer>();
oraList.add(230);
oraList.add(200);
oraList.add(235);
// 设置图片中的字体和色彩和字号
Font titleFont = new Font("黑体", Font.BOLD, 12);
Font xfont = new Font("黑体", Font.BOLD, 10);
Font labelFont = new Font("黑体", Font.BOLD, 10);
// 设置数据区域
DefaultCategoryDataset dataset = new DefaultCategoryDataset();
for (int i = 0; i < timeList.size(); i++) {
String time = timeList.get(i);
dataset.addValue(appList.get(i), "苹果", time);
dataset.addValue(oraList.get(i), "橘子", time);
}
JFreeChart chart = ChartFactory.createLineChart("水果时间段销量", "时间", "销量", dataset, PlotOrientation.VERTICAL, true,
true, true);
// 设置图例字体
chart.getLegend().setItemFont(new Font("黑体", Font.BOLD, 10));
// 设置标题字体
chart.setTitle(new TextTitle(chart.getTitle().getText(), titleFont));
// 图形的绘制结构对象
CategoryPlot plot = chart.getCategoryPlot();
// 获得显示线条的对象
LineAndShapeRenderer lasp = (LineAndShapeRenderer) plot.getRenderer();
// 设置拐点是不是可见/是不是显示拐点
lasp.setBaseShapesVisible(true);
// 设置拐点不同用不同的形状
lasp.setDrawOutlines(true);
// 设置线条是不是被显示填充色彩
lasp.setUseFillPaint(false);
LineAndShapeRenderer renderer = (LineAndShapeRenderer) plot.getRenderer();
// 设置折线大小和折线的色彩
renderer.setSeriesStroke(0, new BasicStroke(1.0F));
renderer.setSeriesPaint(0, new Color(210, 105, 30));
renderer.setSeriesStroke(1, new BasicStroke(1.0F));
renderer.setSeriesPaint(1, new Color(0, 191, 255));
// 设置折点的大小
lasp.setSeriesOutlineStroke(0, new BasicStroke(0.025F));
lasp.setSeriesOutlineStroke(1, new BasicStroke(0.05F));
// 设置网格线
plot.setDomainGridlinePaint(Color.gray);
plot.setDomainGridlinesVisible(true);
plot.setRangeGridlinePaint(Color.gray);
plot.setRangeGridlinesVisible(true);
// x轴
CategoryAxis domainAxis = plot.getDomainAxis();
// 设置x轴不显示，即让x轴和数据区重合
domainAxis.setAxisLineVisible(false);
// x轴标题
domainAxis.setLabelFont(xfont);
// x轴数据倾斜
domainAxis.setCategoryLabelPositions(CategoryLabelPositions.createUpRotationLabelPositions(0.95D));
// X轴坐标上数值字体
domainAxis.setTickLabelFont(labelFont);
// 设置Y轴间隔
NumberAxis numAxis = (NumberAxis) plot.getRangeAxis();
numAxis.setTickUnit(new NumberTickUnit(50));
// y轴
ValueAxis rangeAxis = plot.getRangeAxis();
rangeAxis.setLabelFont(xfont);
// 设置y轴不显示，即和数据区重合
rangeAxis.setAxisLineVisible(false);
// y轴坐标上数值字体
rangeAxis.setTickLabelFont(labelFont);
rangeAxis.setFixedDimension(0);
CategoryPlot cp = chart.getCategoryPlot();
// 背风景设置
cp.setBackgroundPaint(ChartColor.WHITE);
cp.setRangeGridlinePaint(ChartColor.GRAY);
// 创建图例，设置图例的位置，这里的设置实际不起作用，怎样设都在下边
LegendTitle legendTitle = new LegendTitle(chart.getPlot());
legendTitle.setPosition(RectangleEdge.BOTTOM);
try {
ChartUtilities.writeChartAsPNG(byteArrayOut, chart, 400, 200);
String fileSavePath = "exTest.png";
BufferedImage bufferImg = ImageIO.read(new File(fileSavePath));
ImageIO.write(bufferImg, "png", byteArrayOut);
} catch (IOException e) {
}
// 画图的顶级管理器，1个sheet只能获得1个（1定要注意这点）
HSSFPatriarch patriarch = sheet.createDrawingPatriarch();
// 8个参数，前4个表示图片离起始单元格和结束单元格边沿的位置，
// 后4个表示起始和结束单元格的位置，以下表示从第2列到第12列，从第1行到第15行,需要注意excel起始位置是0
HSSFClientAnchor anchor = new HSSFClientAnchor(0, 0, 0, 0, (short) 2, (short) 1, (short) 12, (short) 15);
anchor.setAnchorType(3);
// 插入图片
patriarch.createPicture(anchor, wb.addPicture(byteArrayOut.toByteArray(), HSSFWorkbook.PICTURE_TYPE_PNG));
// excel2003后缀
FileOutputStream fileOut = new FileOutputStream("exTest.xls");
wb.write(fileOut);
fileOut.close();
}

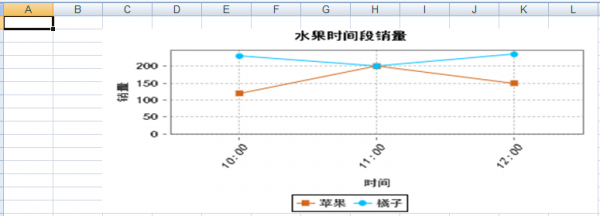

}结果如图：
