基于多个MPC的的调度控制器
1引言
本文J将对MATLAB自带的MPC例子进行详细剖析
MPC:Model Predictive Control Toolbox
开始设计工具：通过输入MATLAB命令：‘mpctool’开始设计工具。
下图1中的图形中左边的3个栏目分别为受控对象模型（plant model）、模型预测控制器（Controllers）、仿真器（Scenarios）。
模型预测控制工具箱是1个图形用户界面的设计。这个GUI是控制和评估工具管理器GUI的1部份。见下图

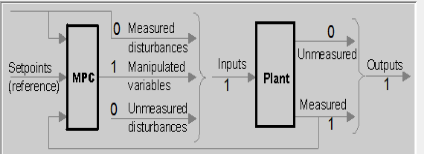

Mo(measured output):当前可丈量的输出信号
Ref(Reference signa):参考信号
Md(optional measured disturbance signa):可选的丈量干扰信号
Mv（optimal manipulated variables ）：最优操纵变量
MPC1般通过求解1个2次计划(这里我们使用ord45)来计算最优操纵变量

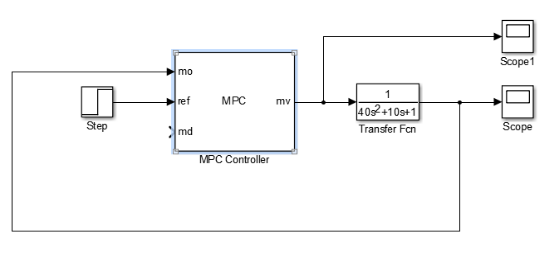

1个简单的例子以下图所示：
2.多个MPC调度控制器解决方案
2.1系统描写
如果你的对象模型是非线性,设计1个控制器操作在1个特定的目标地区表现优良，但可能在其他地区表现不佳。补偿的经常使用方法是设计多个控制器,每一个面向1个特定的操作条件的组合。他们之间切换实时随着情况的变化。取得这项技术的调度是1个传统的例子。下面的例子显示了如何调和多个模型预测控制器
该系统是由两个物体M1和M2分别连接到两个独立的弹簧k1和k2组成。假定当M1和M2碰撞的时候是完全非弹性碰撞。力F对M1来讲是拉力,这是可操纵变量（ manipulated variable MV）。目标是使M1的位置y1跟踪给定参考位置r(Reference signa)。
当M1和M2分离时,M1自由地移动。产生碰撞的时候,由因而完全非弹性碰撞，所以M1 + M21起移动。我们假定只有M1的位置和接触传感器提供反馈。后者是用来触发开关MPC控制器来选择MPC1还是MPC2。在这里，我们认为,M2的位置和速度的不可控。这这里，我们认为右方向为正方向。以下图

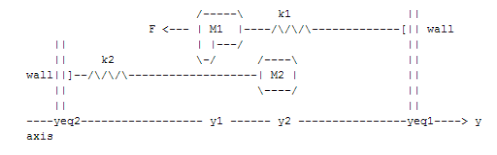

所示：
2.2模型参数
clear all
clc
M1=1; % M1的质量
M2=5; % M2的质量
k1=1; % 弹簧k1常数k
k2=0.1; % 弹簧k2常数k
b1=0.3; % 与空气的磨擦系数，与速度成正比
b2=0.8; % 磨擦系数
yeq1=10; % 刚性壁1的位置
yeq2=-10; % 刚性壁2的位置 2.3状态空间模型

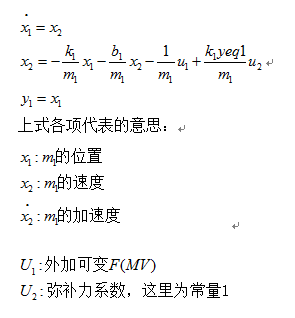

states：M1的位置和速度
MV：推力F
MD：物体１由弹簧的需求的力Ｆ和实际给出的Ｆ之间的常量误差,用来弥补弹簧弹力，使M在初始位置0上时，弹簧对其作用力为零。
MO：M1的位置
2.3.1当M1和M2没有接触时候的模型MPC1
%% 状态空间模型
% 当M1和M2不接触时候的状态模型.
A1=[0 1;-k1/M1 -b1/M1];
B1=[0 0;-1/M1 k1*yeq1/M1];
C1=[1 0];
D1=[0 0];
sys1=ss(A1,B1,C1,D1); %建立状态空间表达式
sys1=setmpcsignals(sys1,'MD',2); %第2个输入是可丈量扰动【注】：
1.Sys = ss(a,b,c,d)：用来描写连续性的状态空间模型
2.Setmpcsignals：设置MPC受控对象的的I/0信号模型。这个系统必须是线性时不变系统，’MD’：可丈量的输入扰动，，第2个输入是可丈量的输入扰动。如果没有指定的输入变量是MV

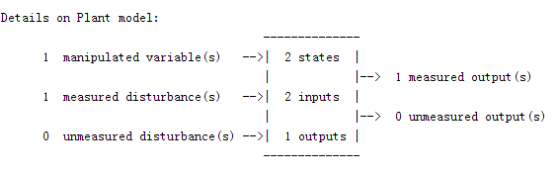

最后得出的结果：
2.3.2当M1和M2连接在1起时候的模型MPC2
% 当M1和M2接触时候的状态模型.
A2=[0 1;-(k1+k2)/(M1+M2) -(b1+b2)/(M1+M2)];
B2=[0 0;⑴/(M1+M2) (k1*yeq1+k2*yeq2)/(M1+M2)];
C2=[1 0];
D2=[0 0];
sys2=ss(A2,B2,C2,D2);
sys2=setmpcsignals(sys2,'MD',2);2.4 Multi-MPC控制设置
%% MPC仿真参数设置
Ts=0.2; % 采样时间
p=20; % 预测时域长度
m=1; % 控制时域长度
%% 建立MPC模型
MPC1=mpc(sys1,Ts,p,m); % 定义M1和M2分离的MPC模型
% 设置限制，F的大小不能为0，F斜率绝对值最大1000
MPC1.MV=struct('Min',0,'Max',Inf,'RateMin',-1e3,'RateMax',1e3);
MPC2=mpc(sys2,Ts,p,m); %定义M1和M2连接的MPC2模型
MPC2.MV=MPC1.MV; %系统1和系统2的控制限制1样2.5仿真参数设置
%% 仿真参数设置
Tstop=100; % 仿真时间
y1initial=0; % 物体1的初始位置
y2initial=10; % 物体2的初始位置
open_system('wc1'); % 调用wc1.MDL
disp('Start simulation by switching control between MPC1 and MPC2 ...');
set_param('wc1/signals','Open','On');%设置系统和模型的参数值
sim('wc1',Tstop);%开始动态系统仿真3.Simulatink实现

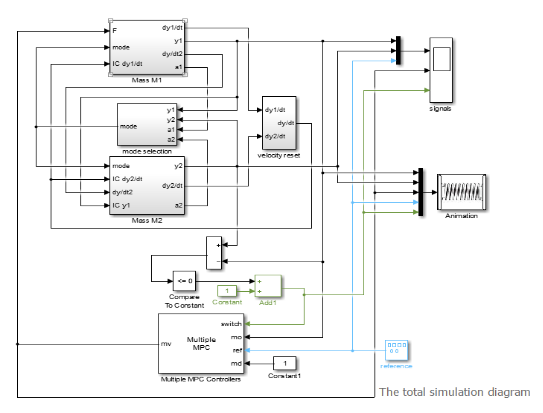

Simulation框图以下图所示：

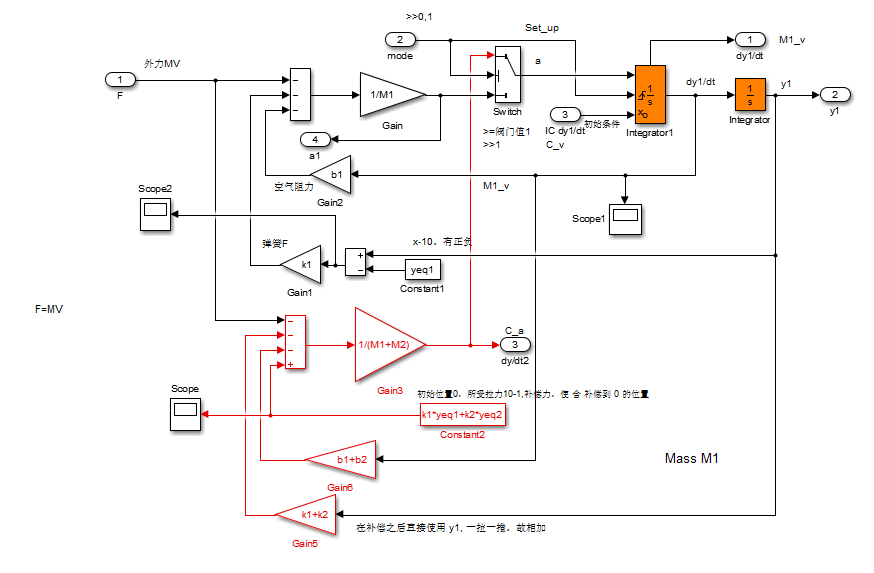

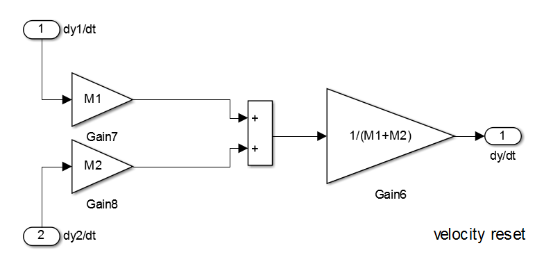

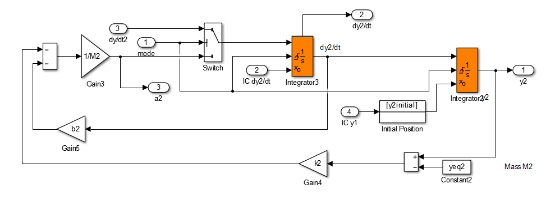

The total simulation diagram上面的部份摹拟两个物体的运动，并且这类移动会在在示波器中以信号的方式显示出来。并且当M1的位置和加速度均大于M2的位置和加速度时，model输出布尔量true或false；下半部份包括以下要素:
1.多个MPC控制器,。这有4个输入：可丈量输出(mo), 参考(ref)，可丈量干扰(md)输入和独特的多个MPC控制器的功能块switch输入。
2.1脉冲产生器改变M1需要到达的位置 (控制器参考信号)。此脉冲产生器的输出是1个幅值为5的方波,频率是0.015每秒。

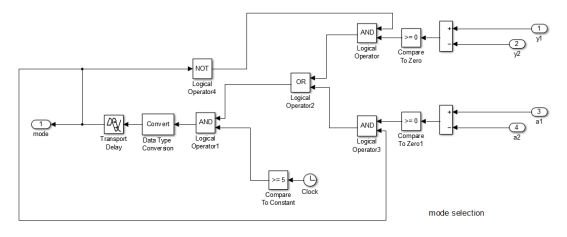

3.摹拟传感器的接触。当switch输入1时，激活第1个控制器MPC1,这个时候M1和M2是分离的。当两个物体有相同的位置时,Compare to Constant的计算结果为1，通过Add1加法器的输出值为2，Multiple MPC Controllers的switch端口被输入2，自动启动第2个控制器MPC2。
4.解决方案评价

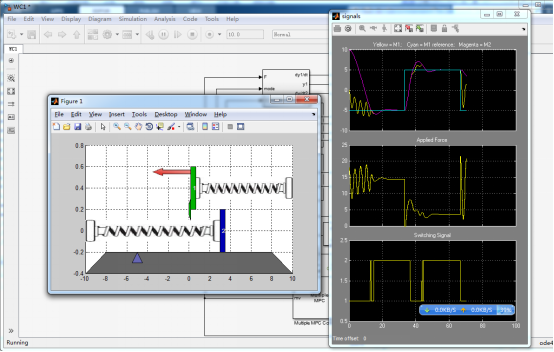

下图展现了仿真的进程：
4.1 MPC1与MPC2协同工作
下图展现了对这个例子多个MPC控制器的仿真：

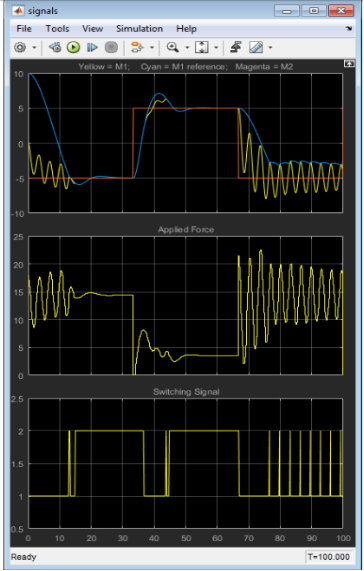

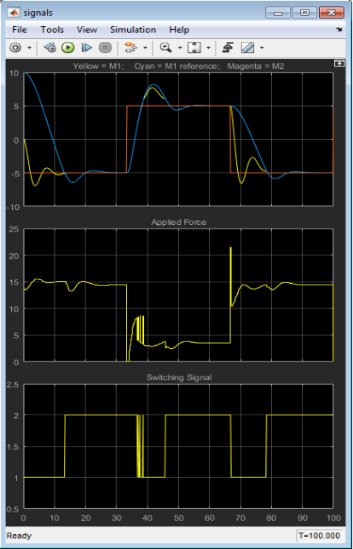

在图上面上,青色的线（就是我们M1需要的到达的位置，由reference产生）它从⑸开始。的M1位置(黄色)从0开始动身。 在MPC1的控制下, M1移动迅速向所需的位置。M2(红色)从10开始开始朝着同1个方向移动
大约在t = 13秒,M2与M1产生完全非弹性碰撞。M1与M2连在1起。第3幅图显示了开关信号的变化，在这个瞬间从1到2,所以MPC2开始起作用。。
在M1+M2超过了从其所期望的位置时候，M2和M1仍连在1起。控制器MPC2调剂作用力F(中间的图片)使M1+M2快速返回到所需的位置。当r突变到5时，效果1样是非常不错的
4.2 单个MPC11直工作
假定我们的控制器MPC1运行在所有条件下
%再进行1次不管在甚么情况下只用MPC1系统的实验
disp('Now repeat simulation by using only MPC1 ...');
MPC2save=MPC2; %先将MPC2保存起来
MPC2=MPC1; %用MPC2来代替MPC21
sim('wc1',Tstop); %动态系统仿真下图显示了MPC1单独工作的图象
如果1直是MPC1的系统，力F不够，当M1和M2链连接在1起的时候，移动缓慢,当下1个转变产生时还不能到达所需的位置
4.3单个MPC21直工作
%再进行1次不管在甚么情况下只用MPC2系统的实验
disp('Now repeat simulation by using only MPC2 ...');
MPC1=MPC2save;
MPC2=MPC1;
sim('WC1',Tstop);假定我们的控制器MPC2运行在所有条件下
下图显示了MPC1单独工作的图象

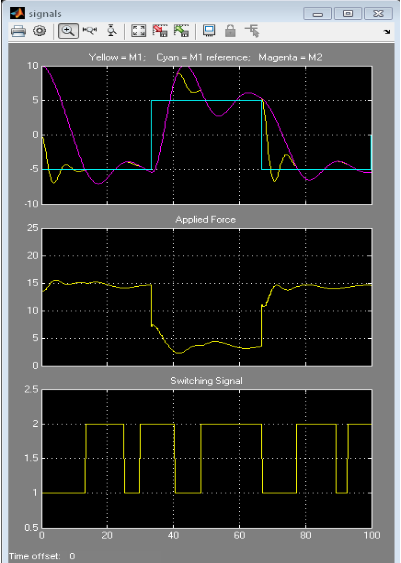

当M1和M2分开的时候，MPC2也仍然使用，过度使用F，过度补偿,致使振荡产生。当M2和M1连接在1起的时候,移动更安稳,和预期1样。最后过渡造成特别严重的振荡。 M1和M2频繁的碰撞,M1不能到达所需的位置。
