本系列文章由@浅墨_毛星云 出品，转载请注明出处。
文章链接： http://blog.csdn.net/poem_qianmo/article/details/51764028
作者：毛星云（浅墨）    微博：http://weibo.com/u/1723155442
本文工程使用的Unity3D版本： 5.2.1

这篇文章主要讲授了如何在Unity3D中分别使用Surface Shader和Vertex & Fragment Shader来编写边沿发光Shader。



1、终究实现的效果

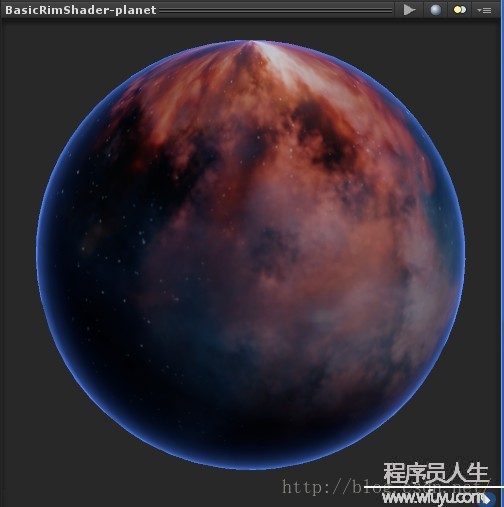

边沿发光Shader比较直观的1个应用便是摹拟宇宙中的星球效果。将本文实现的边沿发光Shader先赋1个Material，此Material再赋给1个球体，加上Galaxy Skybox， 实现的效果以下图：

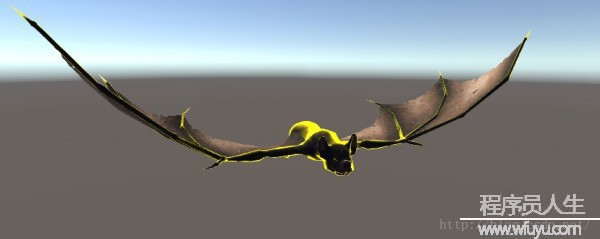

固然，边沿发光Shader也能够实现例如暗黑3中精英怪的高亮效果，将1个怪物模型本身的Shader用边沿发光Shader替换，实现效果以下图：

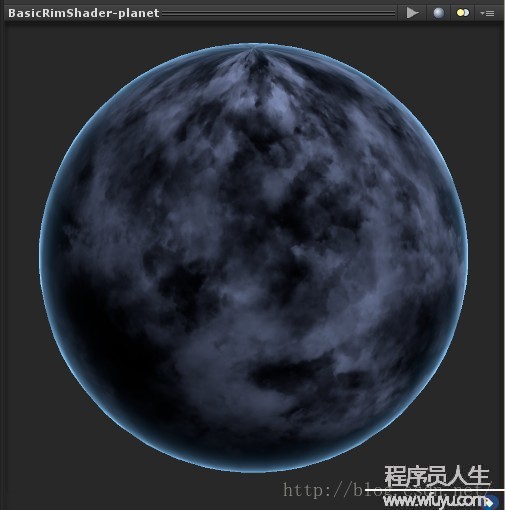

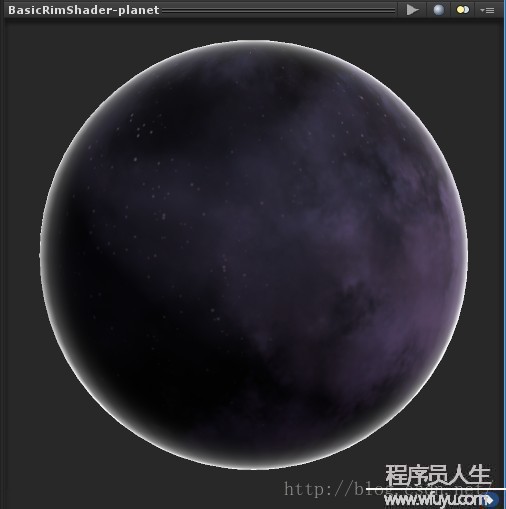

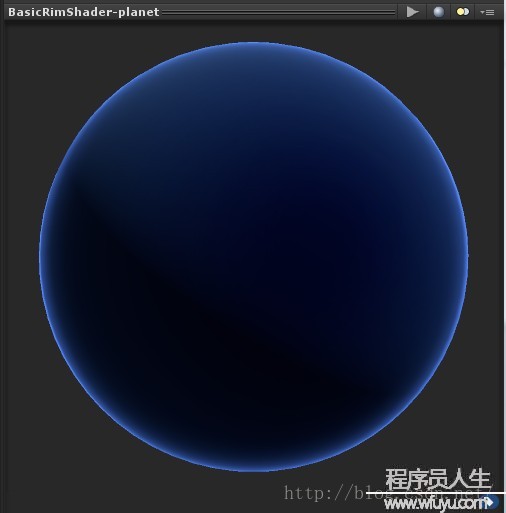

以下是本文实现的Shader在编辑器中的1些效果图。





2、Shader实现思路分析



思路方面，其实理解起来非常简单，就是在正常的漫反射Shader的基础之上，在终究的漫反射色彩值出来以后，再准备1个自发光色彩值，附加上去，即得到了终究的带自发光的色彩值。

按公式来表达，也就是这样：



终究色彩 = （漫反射系数 x 纹理色彩 x RGB色彩）+自发光色彩



按英文公式来表达，也就是这样：

FinalColor=(Diffuse x Texture x RGBColor)+Emissive











3、Surface Shader版边沿发光Shader实现

如果读过这个系列第1篇文章的朋友，应当还记得这个系列的第1篇文章（传送门：http://blog.csdn.net/poem_qianmo/article/details/40723789），里面的TheFirstShader，它就是1个标准的使用Unity Surface Shader实现的边沿发光Shader。

利用Unity本身的Shader封装，Surface Shader，也就是Shaderlab，算是新手或想快速上手的童鞋学习Unity中Shader书写的1个非常好的切入点。

这边贴出经过加强的第1期TheFirstShader详细注释后的源代码。可以发现里面关于主要框架的注释都是中英双语的，由于发现很多国外友人也关注了我在Github上的Shader repo（https://github.com/QianMo/Awesome-Unity-Shader），为了方便他们和后面更多的国外友人，以后如果周末写博客的时间充裕，就干脆写中英双语的注释得了。

OK，详细注释后的Surface Shader版可发光Shader源代码以下：

Shader "Learning Unity Shader/Lecture 14/Surface Rim Shader" { //-----------------------------------【属性 || Properties】------------------------------------------ Properties { //主色彩 || Main Color _MainColor("【主色彩】Main Color", Color) = (0.5,0.5,0.5,1) //漫反射纹理 || Diffuse Texture _MainTex("【纹理】Texture", 2D) = "white" {} //凹凸纹理 || Bump Texture _BumpMap("【凹凸纹理】Bumpmap", 2D) = "bump" {} //边沿发光色彩 || Rim Color _RimColor("【边沿发光色彩】Rim Color", Color) = (0.17,0.36,0.81,0.0) //边沿发光强度 ||Rim Power _RimPower("【边沿色彩强度】Rim Power", Range(0.6,36.0)) = 8.0 //边沿发光强度系数 || Rim Intensity Factor _RimIntensity("【边沿色彩强度系数】Rim Intensity", Range(0.0,100.0)) = 1.0 } //----------------------------------【子着色器 || SubShader】--------------------------------------- SubShader { //渲染类型为Opaque，不透明 || RenderType Opaque Tags { "RenderType" = "Opaque" } //-------------------------开启CG着色器编程语言段 || Begin CG Programming Part---------------------- CGPROGRAM //【1】声明使用兰伯特光照模式 ||Using the Lambert light mode #pragma surface surf Lambert //【2】定义输入结构 || Input Struct struct Input { //纹理贴图 || Texture float2 uv_MainTex; //法线贴图 || Bump Texture float2 uv_BumpMap; //视察方向 || Observation direction float3 viewDir; }; //【3】变量声明 || Variable Declaration //边沿色彩 float4 _MainColor; //主纹理 sampler2D _MainTex; //凹凸纹理 sampler2D _BumpMap; //边沿色彩 float4 _RimColor; //边沿色彩强度 float _RimPower; //边沿色彩强度 float _RimIntensity; //【4】表面着色函数的编写 || Writing the surface shader function void surf(Input IN, inout SurfaceOutput o) { //表面反射色彩为纹理色彩 o.Albedo = tex2D(_MainTex, IN.uv_MainTex).rgb*_MainColor.rgb; //表面法线为凹凸纹理的色彩 o.Normal = UnpackNormal(tex2D(_BumpMap, IN.uv_BumpMap)); //边沿色彩 half rim = 1.0 - saturate(dot(normalize(IN.viewDir), o.Normal)); //计算出边沿色彩强度系数 o.Emission = _RimColor.rgb * pow(rim, _RimPower)*_RimIntensity; } //-------------------结束CG着色器编程语言段 || End CG Programming Part------------------ ENDCG } //后备着色器为普通漫反射 || Fallback use Diffuse Fallback "Diffuse" }



略微揣摩1下就明白，此Shader其实就是用利用了Unity5中封装好的Standard Surface Output结构体中的Emission（自发光）属性，来到达这样的边沿光效果，技术含量很有限。这边附1下Unity5中的SurfaceOutputStandard原型：



// Unity5 SurfaceOutputStandard原型： struct SurfaceOutputStandard { fixed3 Albedo; // 漫反射色彩 fixed3 Normal; // 切线空间法线 half3 Emission; //自发光 half Metallic; // 金属度；取0为非金属, 取1为金属 half Smoothness; // 光泽度；取0为非常粗糙, 取1为非常光滑 half Occlusion; // 遮挡(默许值为1) fixed Alpha; // 透明度 };

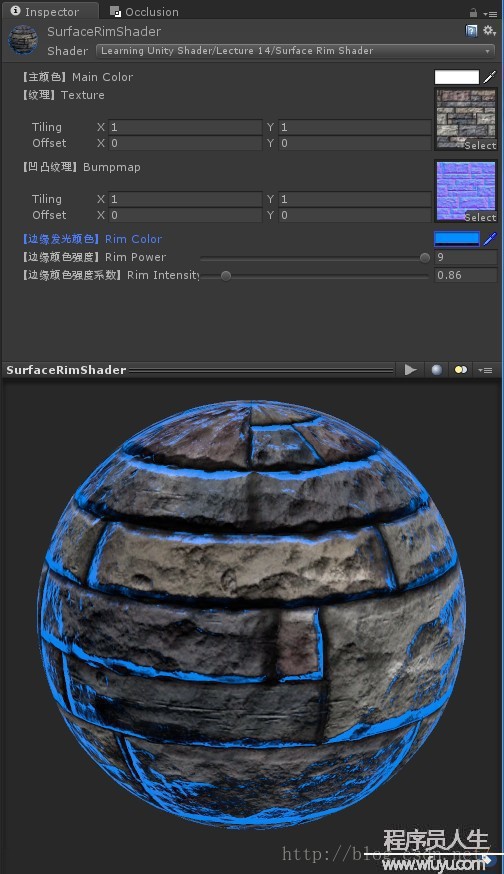

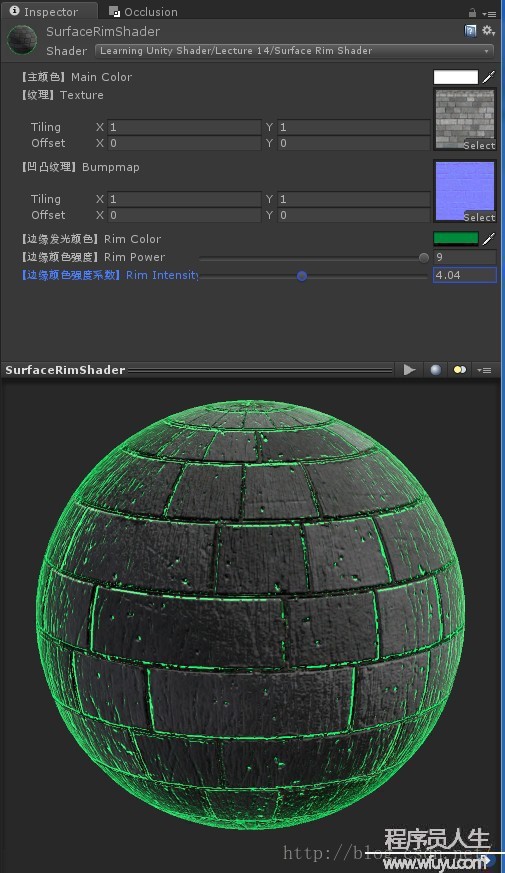

将此Shader赋给Material后在编辑器效果图：



 里面有6个参数，包括主色彩、纹理、凹凸纹理、边沿发光色彩、边沿色彩强度、边沿色彩强度系数这6个参数可以定制与调理，只要贴图资源到位，就很容易可以调出自己满意的效果来。





4、可编程Shader版边沿发光Shader的实现

这篇文章核心主要就是实现本节的这个可编程版（也就是Vertex & Fragment Shader）边沿发光Shader。大家知道，Vertex & Fragment Shader是比Surface Shader更高1段位的实现形态，有更大的可控性，更好的可编程性，可以实现更加丰富的效果，是更贴近CG着色语言的1种Shader形态。

OK，直接贴出经过详细注释的Vertex & Fragment Shader版边沿发光Shader实现源代码：



Shader "Learning Unity Shader/Lecture 14/Basic Rim Shader" { //-----------------------------------【属性 || Properties】------------------------------------------ Properties { //主色彩 || Main Color _MainColor("【主色彩】Main Color", Color) = (0.5,0.5,0.5,1) //漫反射纹理 || Diffuse Texture _TextureDiffuse("【漫反射纹理】Texture Diffuse", 2D) = "white" {} //边沿发光色彩 || Rim Color _RimColor("【边沿发光色彩】Rim Color", Color) = (0.5,0.5,0.5,1) //边沿发光强度 ||Rim Power _RimPower("【边沿发光强度】Rim Power", Range(0.0, 36)) = 0.1 //边沿发光强度系数 || Rim Intensity Factor _RimIntensity("【边沿发光强度系数】Rim Intensity", Range(0.0, 100)) = 3 } //----------------------------------【子着色器 || SubShader】--------------------------------------- SubShader { //渲染类型为Opaque，不透明 || RenderType Opaque Tags { "RenderType" = "Opaque" } //---------------------------------------【唯1的通道 || Pass】------------------------------------ Pass { //设定通道名称 || Set Pass Name Name "ForwardBase" //设置光照模式 || LightMode ForwardBase Tags { "LightMode" = "ForwardBase" } //-------------------------开启CG着色器编程语言段 || Begin CG Programming Part---------------------- CGPROGRAM //【1】指定顶点和片断着色函数名称 || Set the name of vertex and fragment shader function #pragma vertex vert #pragma fragment frag //【2】头文件包括 || include #include "UnityCG.cginc" #include "AutoLight.cginc" //【3】指定Shader Model 3.0 || Set Shader Model 3.0 #pragma target 3.0 //【4】变量声明 || Variable Declaration //系统光照色彩 uniform float4 _LightColor0; //主色彩 uniform float4 _MainColor; //漫反射纹理 uniform sampler2D _TextureDiffuse; //漫反射纹理_ST后缀版 uniform float4 _TextureDiffuse_ST; //边沿光色彩 uniform float4 _RimColor; //边沿光强度 uniform float _RimPower; //边沿光强度系数 uniform float _RimIntensity; //【5】顶点输入结构体 || Vertex Input Struct struct VertexInput { //顶点位置 || Vertex position float4 vertex : POSITION; //法线向量坐标 || Normal vector coordinates float3 normal : NORMAL; //1级纹理坐标 || Primary texture coordinates float4 texcoord : TEXCOORD0; }; //【6】顶点输出结构体 || Vertex Output Struct struct VertexOutput { //像素位置 || Pixel position float4 pos : SV_POSITION; //1级纹理坐标 || Primary texture coordinates float4 texcoord : TEXCOORD0; //法线向量坐标 || Normal vector coordinates float3 normal : NORMAL; //世界空间中的坐标位置 || Coordinate position in world space float4 posWorld : TEXCOORD1; //创建光源坐标,用于内置的光照 || Function in AutoLight.cginc to create light coordinates LIGHTING_COORDS(3,4) }; //【7】顶点着色函数 || Vertex Shader Function VertexOutput vert(VertexInput v) { //【1】声明1个顶点输出结构对象 || Declares a vertex output structure object VertexOutput o; //【2】填充此输出结构 || Fill the output structure //将输入纹理坐标赋值给输出纹理坐标 o.texcoord = v.texcoord; //获得顶点在世界空间中的法线向量坐标 o.normal = mul(float4(v.normal,0), _World2Object).xyz; //取得顶点在世界空间中的位置坐标 o.posWorld = mul(_Object2World, v.vertex); //获得像素位置 o.pos = mul(UNITY_MATRIX_MVP, v.vertex); //【3】返回此输出结构对象 || Returns the output structure return o; } //【8】片断着色函数 || Fragment Shader Function fixed4 frag(VertexOutput i) : COLOR { //【8.1】方向参数准备 || Direction //视角方向 float3 ViewDirection = normalize(_WorldSpaceCameraPos.xyz - i.posWorld.xyz); //法线方向 float3 Normalection = normalize(i.normal); //光照方向 float3 LightDirection = normalize(_WorldSpaceLightPos0.xyz); //【8.2】计算光照的衰减 || Lighting attenuation //衰减值 float Attenuation = LIGHT_ATTENUATION(i); //衰减后色彩值 float3 AttenColor = Attenuation * _LightColor0.xyz; //【8.3】计算漫反射 || Diffuse float NdotL = dot(Normalection, LightDirection); float3 Diffuse = max(0.0, NdotL) * AttenColor + UNITY_LIGHTMODEL_AMBIENT.xyz; //【8.4】准备自发光参数 || Emissive //计算边沿强度 half Rim = 1.0 - max(0, dot(i.normal, ViewDirection)); //计算出边沿自发光强度 float3 Emissive = _RimColor.rgb * pow(Rim,_RimPower) *_RimIntensity; //【8.5】计在终究色彩中加入自发光色彩 || Calculate the final color //终究色彩 = （漫反射系数 x 纹理色彩 x rgb色彩）+自发光色彩 || Final Color=(Diffuse x Texture x rgbColor)+Emissive float3 finalColor = Diffuse * (tex2D(_TextureDiffuse,TRANSFORM_TEX(i.texcoord.rg, _TextureDiffuse)).rgb*_MainColor.rgb) + Emissive; //【8.6】返回终究色彩 || Return final color return fixed4(finalColor,1); } //-------------------结束CG着色器编程语言段 || End CG Programming Part------------------ ENDCG } } //后备着色器为普通漫反射 || Fallback use Diffuse FallBack "Diffuse" }

 相信很多朋友已看出来了，与普通的漫反射Shader相比，这个Shader的魔力就在于多出了“8.4准备自发光参数”和“8.5在终究色彩中加入自发光色彩"两个步骤而已，前面都是普通的Vertex & Fragment Shader常规写法。

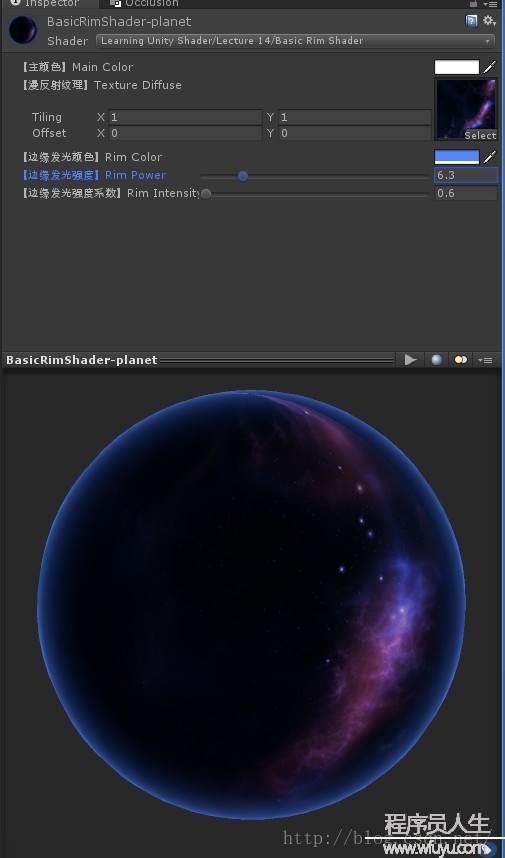

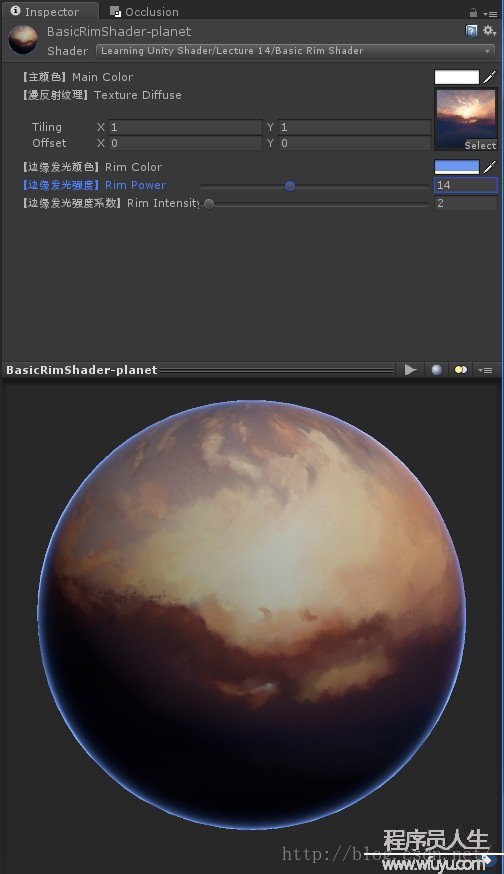

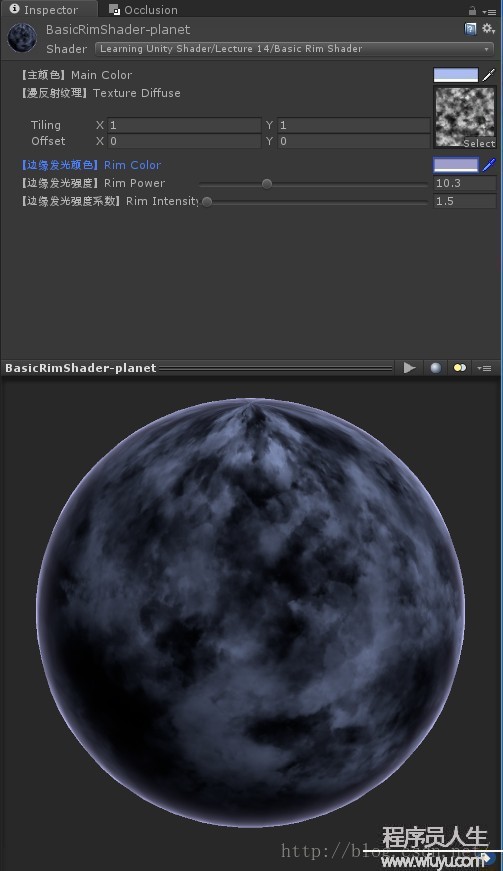

将此Shader赋给Material，得到的效果以下：

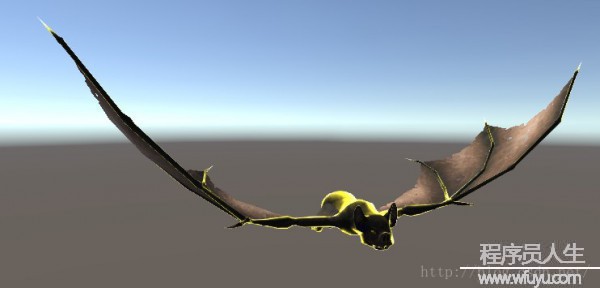

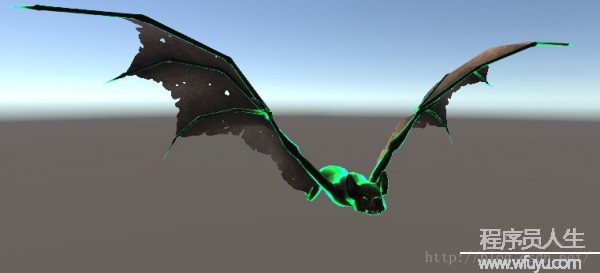

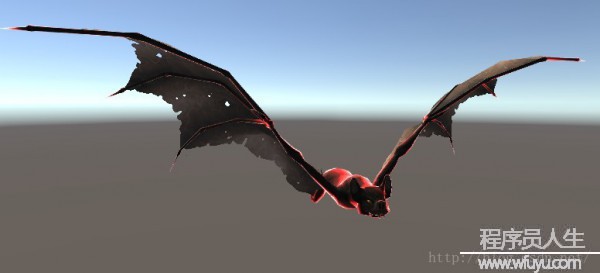

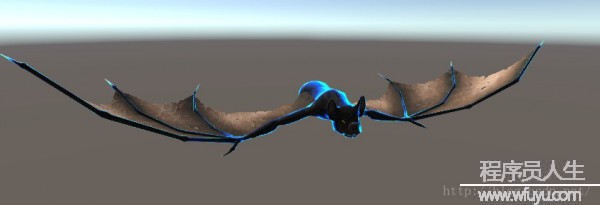

固然，你也能够将这两个Shader用于场景中各种模型，以下是1组效果图：



OK，这篇文章的内容大致如此。我们下篇文章，再会。

附： 本文配套源码下载链接

【Github】本文Shader源码
