OpenCV+Qt：基于PCA主成分分析的人脸识别例程

栏目：php教程时间：2015-07-03 08:43:26

在模式辨认领域中，PCA是1种经常使用的数据集降维手段，在此基础上，保存数据集中对方差贡献最大的特点从而进行模式分类。OpenCV中提供PCA的类，因此可以方便地使用PCA来进行人脸辨认研究。在学习了网上的相干实现和代码，在以下开发平台跑通了代码：win8.1+OpenCV2.4.9+Qt5.3.2。

1、基本步骤

关于PCA的1些理论，可参照：http://blog.csdn.net/liyuefeilong/article/details/45126255 以下是实现PCA的基本思路：

1.把原始数据中每一个样本用1个向量表示，然后把所有样本组合起来构成1个矩阵。这里为了不样本单位对后续处理的影响，样本集需要标准化。

2.求样本的散布矩阵。事实上，散布矩阵是样本协方差矩阵的(n⑴)倍，而协方差矩阵则表示不同随机变量之间的相互关系，在图象中则等价为求两个像素之间的关系。这里散布矩阵是实对称矩阵。

3.对第2步中得到的散布矩阵求相应的特点值和特点向量。

4.所谓主成份分析，即需要得到具有最大特点值的特点向量，所以我们需要将特点向量依照特点值由大到小排序并构成1个映照矩阵，并根据指定的PCA保存的特点个数取出映照矩阵的前n行或前n列作为终究的映照矩阵。

5.用第4步的映照矩阵对训练样本数据进行映照，到达数据降维的目的。假定原始的图象数据是m*n的矩阵，只包括主成份的特点向量构成1个n*p的矩阵，其中每列都是1个特点向量。将两个矩阵相乘，便可取得降维以后的图象矩阵m*p，这个矩阵远小于原始的图象数据。

6.同步骤5，读取所有测试集图象，并对其进行降维操作。如果测试集有M幅图象，则降维后的矩阵为M*p。

7.最后，对测试集进行模式辨认。

在本次实验实现的进程中，需要用到opencv的这些函数，下面简单介绍下这些函数。

2、OpenCV中需要用到的几个函数

PCA::PCA(InputArray data,     // 输入1个矩阵
         InputArray mean,     // 输出1个句子
         int flags,           // 输入矩阵数据的存储方式，有以下两种参数设定
                              // CV_PCA_DATA_AS_ROW：代表输入矩阵的每行表示1个样本
                              // CV_PCA_DATA_AS_COL：代表输入矩阵的每列表示1个样本
         int maxComponents=0) // 计算PCA时保存的最大主成份的个数

// 该函数将输入数据投影到PCA主成份空间中去
// 返回每个样本主成份特点组成的矩阵
cv::Mat PCA::project(InputArray vec) const

// 调用backProject函数前1般已调用过project()函数
// 其作用可理解为project()函数的逆运算
// 函数的作用就是用vec来重构原始数据集（原理有待进1步了解）
cv::Mat PCA::backProject(InputArray vec) const

另外PCA类中还有几个重要的成员变量：

mean         // 原始数据的均值
eigenvectors // 散布矩阵（协方差矩阵）的特点值
eigenvalues  // 散布矩阵（协方差矩阵）的特点向量

3、相干代码

根据网上提供的代码，修改成可以在开发平台上使用的版本：

#ifndef PCAFACE_H
#define PCAFACE_H
#include <opencv2/core/core.hpp>
#include <opencv2/highgui/highgui.hpp>
#include <opencv2/imgproc/imgproc.hpp>

using namespace cv;

#include <QDialog>

namespace Ui {
class PCAFace;
}

class PCAFace : public QDialog
{
    Q_OBJECT

public:
    explicit PCAFace(QWidget *parent = 0);
    ~PCAFace();

    Mat normalize(const Mat& src);


protected:
    void changeEvent(QEvent *e);

private slots:
    void on_startButton_clicked();

    void on_closeButton_clicked();

private:
    Ui::PCAFace *ui;
    Mat src_face1, src_face2, src_face3;
    Mat project_face1, project_face2, project_face3;
    Mat dst;
    Mat pca_face1, pca_face2, pca_face3;
    vector<Mat> src;
    int total;
};

#endif // PCAFACE_H

#include "pcaface.h"
#include "ui_pcaface.h"
#include <QString>
#include <iostream>
#include <stdio.h>
#include <QDir>
#include <QDebug>

using namespace std;

QDir dir;
QString runPath = dir.currentPath();

PCAFace::PCAFace(QWidget *parent) :
    QDialog(parent),
    ui(new Ui::PCAFace)
{
    ui->setupUi(this);
    src_face1 = imread("C:/Users/peng__000/Desktop/PR.proj05/OpenCV4PCA/PCA_Face/images/1.pgm", 0);
    //下面的代码为设置图片显示区域自适应图片的大小
    ui->face1Browser->setFixedHeight(src_face1.rows+1);
    ui->face1Browser->setFixedWidth(src_face1.cols+1);
    ui->face2Browser->setFixedHeight(src_face1.rows+1);
    ui->face2Browser->setFixedWidth(src_face1.cols+1);
    ui->face3Browser->setFixedHeight(src_face1.rows+1);
    ui->face3Browser->setFixedWidth(src_face1.cols+1);

    ui->face4Browser->setFixedHeight(src_face1.rows+1);
    ui->face4Browser->setFixedWidth(src_face1.cols+1);
    ui->face5Browser->setFixedHeight(src_face1.rows+1);
    ui->face5Browser->setFixedWidth(src_face1.cols+1);
    ui->face6Browser->setFixedHeight(src_face1.rows+1);
    ui->face6Browser->setFixedWidth(src_face1.cols+1);

    ui->face7Browser->setFixedHeight(src_face1.rows+1);
    ui->face7Browser->setFixedWidth(src_face1.cols+1);
    ui->face8Browser->setFixedHeight(src_face1.rows+1);
    ui->face8Browser->setFixedWidth(src_face1.cols+1);
    ui->face9Browser->setFixedHeight(src_face1.rows+1);
    ui->face9Browser->setFixedWidth(src_face1.cols+1);

    for(int i = 1; i <= 15; i++)
    {
        stringstream str;
        string num;
        str<<i;// 将整数i读入字符串流
        str>>num;// 将字符串流中的数据传入num，这2句代码即把数字转换成字符
        string image_name = ("C:/Users/peng__000/Desktop/PR.proj05/OpenCV4PCA/PCA_Face/images/" + num + ".pgm");//需要读取的图片全名
        src.push_back(imread(image_name, 0));
    }
    total= src[0].rows*src[0].cols;
}

PCAFace::~PCAFace()
{
    delete ui;
}

void PCAFace::changeEvent(QEvent *e)
{
    QDialog::changeEvent(e);
    switch (e->type()) {
    case QEvent::LanguageChange:
        ui->retranslateUi(this);
        break;
    default:
        break;
    }
}

// 将Mat内的内容归1化到0～255，归1化后的类型为8位无符号整型单通道
Mat PCAFace::normalize(const Mat& src)
{
    Mat norm_src;
    cv::normalize(src, norm_src, 0, 255, NORM_MINMAX, CV_8UC1);
    return norm_src;
}


void PCAFace::on_startButton_clicked()
{
    //先显示3张原图
    ui->face1Browser->append("<img src=C:/Users/peng__000/Desktop/PR.proj05/OpenCV4PCA/PCA_Face/images/5.pgm>");
    ui->face2Browser->append("<img src=C:/Users/peng__000/Desktop/PR.proj05/OpenCV4PCA/PCA_Face/images/7.pgm>");
    ui->face3Browser->append("<img src=C:/Users/peng__000/Desktop/PR.proj05/OpenCV4PCA/PCA_Face/images/14.pgm>");

    //mat数组用来寄存读取进来的所有图片的数据，其中mat的每列对应1张图片，该实现在下面的for函数中
    Mat mat(total, src.size(), CV_32FC1);
    for(int i = 0; i < src.size(); i++)
    {
        Mat col_tmp = mat.col(i);
        src[i].reshape(1, total).col(0).convertTo(col_tmp, CV_32FC1, 1/255.);
    }
    int number_principal_compent = 12;//保存最大的主成份数
    //构造pca数据结构
    PCA pca(mat, Mat(), CV_PCA_DATA_AS_COL, number_principal_compent);
    //pca.eigenvectors中的每行代表输入数据协方差矩阵1个特点向量，且是依照该协方差矩阵的特点值进行排序的
    pca_face1 = normalize(pca.eigenvectors.row(0)).reshape(1, src[0].rows);//第1个主成份脸
    imwrite("C:/Users/peng__000/Desktop/PR.proj05/OpenCV4PCA/PCA_Face/result/pca_face1.jpg", pca_face1);//显示主成份特点脸1
    ui->face7Browser->append("<img src=C:/Users/peng__000/Desktop/PR.proj05/OpenCV4PCA/PCA_Face/result/pca_face1.jpg>");

    pca_face2 = normalize(pca.eigenvectors.row(1)).reshape(1, src[0].rows);//第2个主成份脸
    imwrite("C:/Users/peng__000/Desktop/PR.proj05/OpenCV4PCA/PCA_Face/result/pca_face2.jpg", pca_face2);//显示主成份特点脸2
    ui->face8Browser->append("<img src=C:/Users/peng__000/Desktop/PR.proj05/OpenCV4PCA/PCA_Face/result/pca_face2.jpg>");

    pca_face3 = normalize(pca.eigenvectors.row(2)).reshape(1, src[0].rows);//第3个主成份脸
    imwrite("C:/Users/peng__000/Desktop/PR.proj05/OpenCV4PCA/PCA_Face/result/pca_face3.jpg", pca_face3);//显示主成份特点脸3
    ui->face9Browser->append("<img src=C:/Users/peng__000/Desktop/PR.proj05/OpenCV4PCA/PCA_Face/result/pca_face3.jpg>");

    //将原始数据通过PCA方向投影，即通过特点向量的前面几个作用后的数据，因此这里的dst的尺寸变小了
    dst = pca.project(mat);
    //通过方向投影重构原始人脸图象
    project_face1 = normalize(pca.backProject(dst).col(0)).reshape(1, src[0].rows);
    imwrite("C:/Users/peng__000/Desktop/PR.proj05/OpenCV4PCA/PCA_Face/result/project_face1.jpg", project_face1);
    ui->face4Browser->append("<img src=C:/Users/peng__000/Desktop/PR.proj05/OpenCV4PCA/PCA_Face/result/project_face1.jpg>");

    project_face2 = normalize(pca.backProject(dst).col(1)).reshape(1, src[0].rows);
    imwrite("C:/Users/peng__000/Desktop/PR.proj05/OpenCV4PCA/PCA_Face/result/project_face2.jpg", project_face2);
    ui->face5Browser->append("<img src=C:/Users/peng__000/Desktop/PR.proj05/OpenCV4PCA/PCA_Face/result/project_face2.jpg>");

    project_face3 = normalize(pca.backProject(dst).col(2)).reshape(1, src[0].rows);
    imwrite("C:/Users/peng__000/Desktop/PR.proj05/OpenCV4PCA/PCA_Face/result/project_face3.jpg", project_face3);
    ui->face6Browser->append("<img src=C:/Users/peng__000/Desktop/PR.proj05/OpenCV4PCA/PCA_Face/result/project_face3.jpg>");
}

void PCAFace::on_closeButton_clicked()
{
    close();
}

#include <QApplication>
#include "pcaface.h"

int main(int argc, char *argv[])
{
    QApplication a(argc, argv);
    PCAFace w;
    w.show();

    return a.exec();
}

这里写图片描述

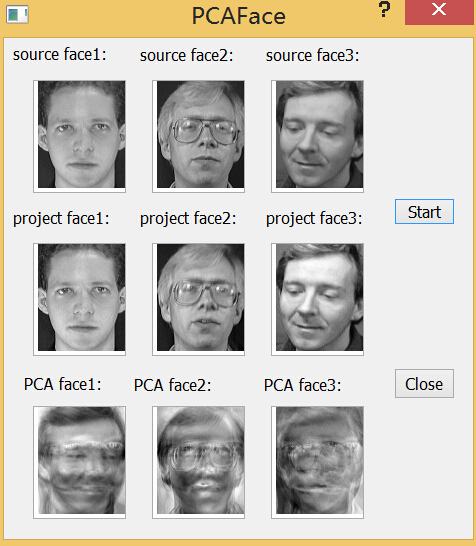

其中第1行的3张人脸分别为ORL人脸库其中的3张，分别取3个不同的人。

第2行中显示的3张人脸分别为第1行中人脸经过PCA投影函数Project后，又调用反向投影函数backProject变换回来的人脸图象。

第3行的人脸图为取的原始数据计算散布矩阵的特点向量的最前面3个，使用这3个向量所得到的输出最能代表人脸特点。

最后感谢代码原文介绍：http://www.cnblogs.com/tornadomeet/archive/2012/09/06/2673104.html
