Flume入门笔记------架构以及应用介绍

栏目:框架设计时间:2016-06-07 17:13:47

在具体介绍本文内容之前,先给大家看1下Hadoop业务的整体开发流程:
这里写图片描述
从Hadoop的业务开发流程图中可以看出,在大数据的业务处理进程中,对数据的收集是10分重要的1步,也是不可避免的1步,从而引出我们本文的主角—Flume。本文将围绕Flume的架构、Flume的利用(日志收集)进行详细的介绍。
(1)Flume架构介绍

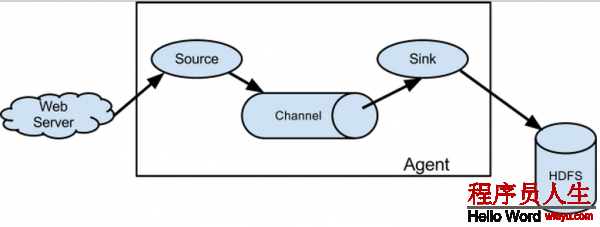

1、Flume的概念
这里写图片描述
flume是散布式的日志搜集系统,它将各个服务器中的数据搜集起来并送到指定的地方去,比如说送到图中的HDFS,简单来讲flume就是搜集日志的。
2、Event的概念
在这里有必要先介绍1下flume中event的相干概念:flume的核心是把数据从数据源(source)搜集过来,在将搜集到的数据送到指定的目的地(sink)。为了保证输送的进程1定成功,在送到目的地(sink)之前,会先缓存数据(channel),待数据真正到达目的地(sink)后,flume在删除自己缓存的数据。
在全部数据的传输的进程中,活动的是event,即事务保证是在event级别进行的。那末甚么是event呢?—–event将传输的数据进行封装,是flume传输数据的基本单位,如果是文本文件,通常是1行记录,event也是事务的基本单位。event从source,流向channel,再到sink,本身为1个字节数组,并可携带headers(头信息)信息。event代表着1个数据的最小完全单元,从外部数据源来,向外部的目的地去。

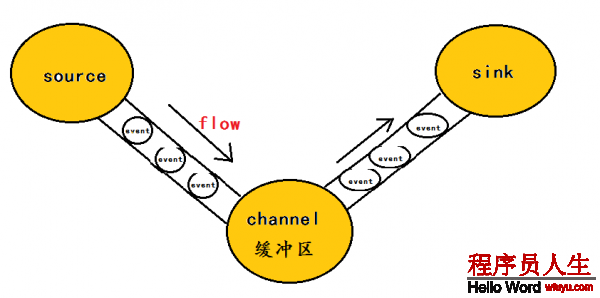

为了方便大家理解,给出1张event的数据流向图:
这里写图片描述
1个完全的event包括:event headers、event body、event信息(即文本文件中的单行记录),以下所以:
这里写图片描述
其中event信息就是flume搜集到的日记记录。
3、flume架构介绍
flume之所以这么奇异,是源于它本身的1个设计,这个设计就是agent,agent本身是1个java进程,运行在日志搜集节点—所谓日志搜集节点就是服务器节点。
agent里面包括3个核心的组件:source—->channel—–>sink,类似生产者、仓库、消费者的架构。
source:source组件是专门用来搜集数据的,可以处理各种类型、各种格式的日志数据,包括avro、thrift、exec、jms、spooling directory、netcat、sequence generator、syslog、http、legacy、自定义。
channel:source组件把数据搜集来以后,临时寄存在channel中,即channel组件在agent中是专门用来寄存临时数据的——对收集到的数据进行简单的缓存,可以寄存在memory、jdbc、file等等。
sink:sink组件是用于把数据发送到目的地的组件,目的地包括hdfs、logger、avro、thrift、ipc、file、null、hbase、solr、自定义。
4、flume的运行机制
flume的核心就是1个agent,这个agent对外有两个进行交互的地方,1个是接受数据的输入——source,1个是数据的输出sink,sink负责将数据发送到外部指定的目的地。source接收到数据以后,将数据发送给channel,chanel作为1个数据缓冲区会临时寄存这些数据,随后sink会将channel中的数据发送到指定的地方—-例如HDFS等,注意:只有在sink将channel中的数据成功发送出去以后,channel才会将临时数据进行删除,这类机制保证了数据传输的可靠性与安全性。
5、flume的广义用法

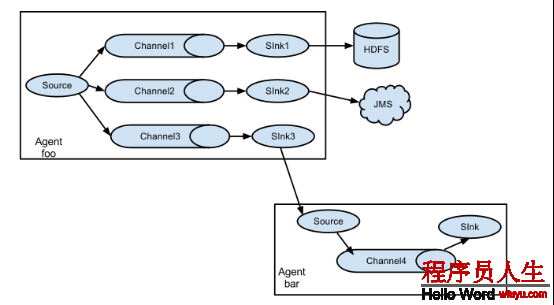

flume之所以这么奇异—-其缘由也在于flume可以支持多级flume的agent,即flume可之前后相继,例如sink可以将数据写到下1个agent的source中,这样的话就能够连成串了,可以整体处理了。flume还支持扇入(fan-in)、扇出(fan-out)。所谓扇入就是source可以接受多个输入,所谓扇出就是sink可以将数据输出多个目的地destination中。
这里写图片描述
(2)flume利用—日志收集
对flume的原理其实很容易理解,我们更应当掌握flume的具体使用方法,flume提供了大量内置的Source、Channel和Sink类型。而且不同类型的Source、Channel和Sink可以自由组合—–组合方式基于用户设置的配置文件,非常灵活。比如:Channel可以把事件暂存在内存里,也能够持久化到本地硬盘上。Sink可以把日志写入HDFS, HBase,乃至是另外1个Source等等。下面我将用具体的案例详述flume的具体用法。
其实flume的用法很简单—-书写1个配置文件,在配置文件当中描写source、channel与sink的具体实现,而后运行1个agent实例,在运行agent实例的进程中会读取配置文件的内容,这样flume就会收集到数据。
配置文件的编写原则:
1>从整体上描写代理agent中sources、sinks、channels所触及到的组件

# Name the components on this agent a1.sources = r1 a1.sinks = k1 a1.channels = c1

2>详细描写agent中每个source、sink与channel的具体实现:即在描写source的时候,需要
指定source究竟是甚么类型的,即这个source是接受文件的、还是接受http的、还是接受thrift
的;对sink也是同理,需要指定结果是输出到HDFS中,还是Hbase中啊等等;对channel
需要指定是内存啊,还是数据库啊,还是文件啊等等。

# Describe/configure the source a1.sources.r1.type = netcat a1.sources.r1.bind = localhost a1.sources.r1.port = 44444 # Describe the sink a1.sinks.k1.type = logger # Use a channel which buffers events in memory a1.channels.c1.type = memory a1.channels.c1.capacity = 1000 a1.channels.c1.transactionCapacity = 100

3>通过channel将source与sink连接起来

# Bind the source and sink to the channel a1.sources.r1.channels = c1 a1.sinks.k1.channel = c1

启动agent的shell操作:

flume-ng agent -n a1 -c ../conf -f ../conf/example.file -Dflume.root.logger=DEBUG,console

参数说明: -n 指定agent名称(与配置文件中代理的名字相同)
-c 指定flume中配置文件的目录
-f 指定配置文件
-Dflume.root.logger=DEBUG,console 设置日志等级

具体案例:
案例1: NetCat Source:监听1个指定的网络端口,即只要利用程序向这个端口里面写数据,这个source组件就能够获得到信息。 其中 Sink:logger Channel:memory
flume官网中NetCat Source描写:

Property Name Default Description channels – type – The component type name, needs to be netcat bind – 日志需要发送到的主机名或Ip地址,该主机运行着netcat类型的source在监听 port – 日志需要发送到的端口号,该端口号要有netcat类型的source在监听

a) 编写配置文件:

# Name the components on this agent a1.sources = r1 a1.sinks = k1 a1.channels = c1 # Describe/configure the source a1.sources.r1.type = netcat a1.sources.r1.bind = 192.168.80.80 a1.sources.r1.port = 44444 # Describe the sink a1.sinks.k1.type = logger # Use a channel which buffers events in memory a1.channels.c1.type = memory a1.channels.c1.capacity = 1000 a1.channels.c1.transactionCapacity = 100 # Bind the source and sink to the channel a1.sources.r1.channels = c1 a1.sinks.k1.channel = c1

b) 启动flume agent a1 服务端

flume-ng agent -n a1 -c ../conf -f ../conf/netcat.conf -Dflume.root.logger=DEBUG,console

c) 使用telnet发送数据

telnet 192.168.80.80 44444 big data world!(windows中运行的)

d) 在控制台上查看flume搜集到的日志数据:
这里写图片描述

案例2:NetCat Source:监听1个指定的网络端口,即只要利用程序向这个端口里面写数据,这个source组件就能够获得到信息。 其中 Sink:hdfs Channel:file (相比于案例1的两个变化)

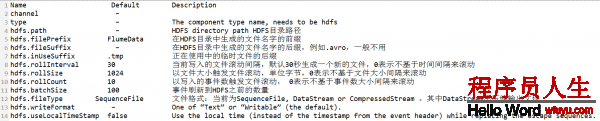

flume官网中HDFS Sink的描写:
这里写图片描述
a) 编写配置文件:

# Name the components on this agent a1.sources = r1 a1.sinks = k1 a1.channels = c1 # Describe/configure the source a1.sources.r1.type = netcat a1.sources.r1.bind = 192.168.80.80 a1.sources.r1.port = 44444 # Describe the sink a1.sinks.k1.type = hdfs a1.sinks.k1.hdfs.path = hdfs://hadoop80:9000/dataoutput a1.sinks.k1.hdfs.writeFormat = Text a1.sinks.k1.hdfs.fileType = DataStream a1.sinks.k1.hdfs.rollInterval = 10 a1.sinks.k1.hdfs.rollSize = 0 a1.sinks.k1.hdfs.rollCount = 0 a1.sinks.k1.hdfs.filePrefix = %Y-%m-%d-%H-%M-%S a1.sinks.k1.hdfs.useLocalTimeStamp = true # Use a channel which buffers events in file a1.channels.c1.type = file a1.channels.c1.checkpointDir = /usr/flume/checkpoint a1.channels.c1.dataDirs = /usr/flume/data # Bind the source and sink to the channel a1.sources.r1.channels = c1 a1.sinks.k1.channel = c1

b) 启动flume agent a1 服务端

flume-ng agent -n a1 -c ../conf -f ../conf/netcat.conf -Dflume.root.logger=DEBUG,console

c) 使用telnet发送数据

telnet 192.168.80.80 44444 big data world!(windows中运行的)

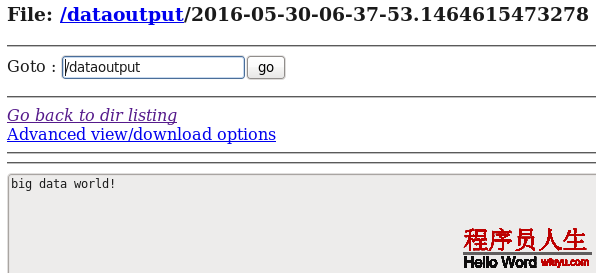

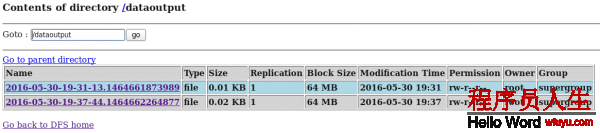

d) 在HDFS中查看flume搜集到的日志数据:
这里写图片描述
案例3:Spooling Directory Source:监听1个指定的目录,即只要利用程序向这个指定的目录中添加新的文件,source组件就能够获得到该信息,并解析该文件的内容,然后写入到channle。写入完成后,标记该文件已完成或删除该文件。其中 Sink:logger Channel:memory
flume官网中Spooling Directory Source描写:

Property Name Default Description channels – type – The component type name, needs to be spooldir. spoolDir – Spooling Directory Source监听的目录 fileSuffix .COMPLETED 文件内容写入到channel以后,标记该文件 deletePolicy never 文件内容写入到channel以后的删除策略: never or immediate fileHeader false Whether to add a header storing the absolute path filename. ignorePattern ^$ Regular expression specifying which files to ignore (skip) interceptors – 指定传输中event的head(头信息),经常使用timestamp

Spooling Directory Source的两个注意事项:

①If a file is written to after being placed into the spooling directory, Flume will print an error to its log file and stop processing. 即:拷贝到spool目录下的文件不可以再打开编辑 ②If a file name is reused at a later time, Flume will print an error to its log file and stop processing. 即:不能将具有相同文件名字的文件拷贝到这个目录下

a) 编写配置文件:

# Name the components on this agent a1.sources = r1 a1.sinks = k1 a1.channels = c1 # Describe/configure the source a1.sources.r1.type = spooldir a1.sources.r1.spoolDir = /usr/local/datainput a1.sources.r1.fileHeader = true a1.sources.r1.interceptors = i1 a1.sources.r1.interceptors.i1.type = timestamp # Describe the sink a1.sinks.k1.type = logger # Use a channel which buffers events in memory a1.channels.c1.type = memory a1.channels.c1.capacity = 1000 a1.channels.c1.transactionCapacity = 100 # Bind the source and sink to the channel a1.sources.r1.channels = c1 a1.sinks.k1.channel = c1

b) 启动flume agent a1 服务端

flume-ng agent -n a1 -c ../conf -f ../conf/spool.conf -Dflume.root.logger=DEBUG,console

c) 使用cp命令向Spooling Directory 中发送数据

cp datafile /usr/local/datainput (注:datafile中的内容为:big data world!)

d) 在控制台上查看flume搜集到的日志数据:
这里写图片描述
从控制台显示的结果可以看出event的头信息中包括了时间戳信息。
同时我们查看1下Spooling Directory中的datafile信息—-文件内容写入到channel以后,该文件被标记了:

[root@hadoop80 datainput]# ls datafile.COMPLETED

案例4:Spooling Directory Source:监听1个指定的目录,即只要利用程序向这个指定的目录中添加新的文件,source组件就能够获得到该信息,并解析该文件的内容,然后写入到channle。写入完成后,标记该文件已完成或删除该文件。 其中 Sink:hdfs Channel:file (相比于案例3的两个变化)

a) 编写配置文件:

# Name the components on this agent a1.sources = r1 a1.sinks = k1 a1.channels = c1 # Describe/configure the source a1.sources.r1.type = spooldir a1.sources.r1.spoolDir = /usr/local/datainput a1.sources.r1.fileHeader = true a1.sources.r1.interceptors = i1 a1.sources.r1.interceptors.i1.type = timestamp # Describe the sink # Describe the sink a1.sinks.k1.type = hdfs a1.sinks.k1.hdfs.path = hdfs://hadoop80:9000/dataoutput a1.sinks.k1.hdfs.writeFormat = Text a1.sinks.k1.hdfs.fileType = DataStream a1.sinks.k1.hdfs.rollInterval = 10 a1.sinks.k1.hdfs.rollSize = 0 a1.sinks.k1.hdfs.rollCount = 0 a1.sinks.k1.hdfs.filePrefix = %Y-%m-%d-%H-%M-%S a1.sinks.k1.hdfs.useLocalTimeStamp = true # Use a channel which buffers events in file a1.channels.c1.type = file a1.channels.c1.checkpointDir = /usr/flume/checkpoint a1.channels.c1.dataDirs = /usr/flume/data # Bind the source and sink to the channel a1.sources.r1.channels = c1 a1.sinks.k1.channel = c1

b) 启动flume agent a1 服务端

flume-ng agent -n a1 -c ../conf -f ../conf/spool.conf -Dflume.root.logger=DEBUG,console

c) 使用cp命令向Spooling Directory 中发送数据

cp datafile /usr/local/datainput (注:datafile中的内容为:big data world!)

d) 在控制台上可以参看sink的运行进度日志:
这里写图片描述

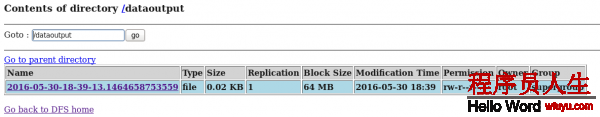

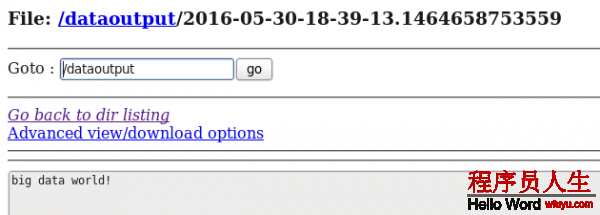

d) 在HDFS中查看flume搜集到的日志数据:
这里写图片描述
这里写图片描述
从案例1与案例2、案例3与案例4的对照中我们可以发现:flume的配置文件在编写的进程中是非常灵活的。

案例5:Exec Source:监听1个指定的命令,获得1条命令的结果作为它的数据源
经常使用的是tail -F file指令,即只要利用程序向日志(文件)里面写数据,source组件就能够获得到日志(文件)中最新的内容 。 其中 Sink:hdfs Channel:file
这个案列为了方便显示Exec Source的运行效果,结合Hive中的external table进行来讲明。

a) 编写配置文件:

# Name the components on this agent a1.sources = r1 a1.sinks = k1 a1.channels = c1 # Describe/configure the source a1.sources.r1.type = exec a1.sources.r1.command = tail -F /usr/local/log.file # Describe the sink a1.sinks.k1.type = hdfs a1.sinks.k1.hdfs.path = hdfs://hadoop80:9000/dataoutput a1.sinks.k1.hdfs.writeFormat = Text a1.sinks.k1.hdfs.fileType = DataStream a1.sinks.k1.hdfs.rollInterval = 10 a1.sinks.k1.hdfs.rollSize = 0 a1.sinks.k1.hdfs.rollCount = 0 a1.sinks.k1.hdfs.filePrefix = %Y-%m-%d-%H-%M-%S a1.sinks.k1.hdfs.useLocalTimeStamp = true # Use a channel which buffers events in file a1.channels.c1.type = file a1.channels.c1.checkpointDir = /usr/flume/checkpoint a1.channels.c1.dataDirs = /usr/flume/data # Bind the source and sink to the channel a1.sources.r1.channels = c1 a1.sinks.k1.channel = c1

b)在hive中建立外部表—–hdfs://hadoop80:9000/dataoutput的目录,方便查看日志捕获内容

hive> create external table t1(infor string) > row format delimited > fields terminated by '\t' > location '/dataoutput/'; OK Time taken: 0.284 seconds

c) 启动flume agent a1 服务端

flume-ng agent -n a1 -c ../conf -f ../conf/exec.conf -Dflume.root.logger=DEBUG,console

d) 使用echo命令向/usr/local/datainput 中发送数据

echo big data > log.file

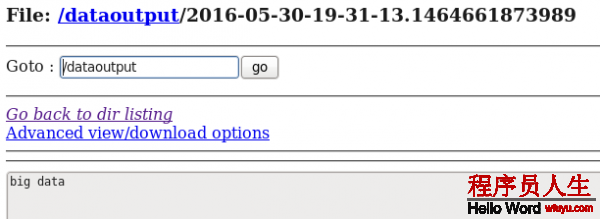

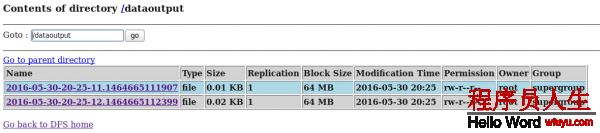

d) 在HDFS和Hive分别中查看flume搜集到的日志数据:
这里写图片描述

hive> select * from t1; OK big data Time taken: 0.086 seconds

e)使用echo命令向/usr/local/datainput 中在追加1条数据

echo big data world! >> log.file

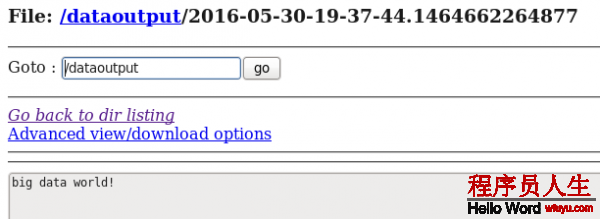

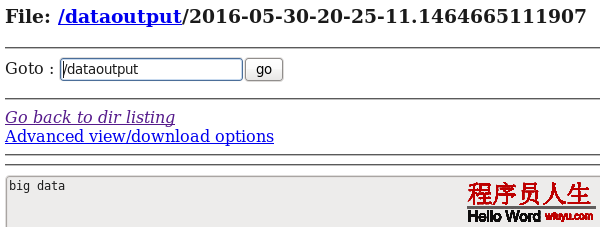

d) 在HDFS和Hive再次分别中查看flume搜集到的日志数据:
这里写图片描述
这里写图片描述

hive> select * from t1; OK big data big data world! Time taken: 0.511 seconds

总结Exec source:Exec source和Spooling Directory Source是两种经常使用的日志收集的方式,其中Exec source可以实现对日志的实时收集,Spooling Directory Source在对日志的实时收集上稍有欠缺,虽然Exec source可以实现对日志的实时收集,但是当Flume不运行或指令履行出错时,Exec source将没法搜集到日志数据,日志会出现丢失,从而没法保证搜集日志的完全性。

案例6:Avro Source:监听1个指定的Avro 端口,通过Avro 端口可以获得到Avro client发送过来的文件 。即只要利用程序通过Avro 端口发送文件,source组件就能够获得到该文件中的内容。 其中 Sink:hdfs Channel:file
(注:Avro和Thrift都是1些序列化的网络端口–通过这些网络端口可以接受或发送信息,Avro可以发送1个给定的文件给Flume,Avro 源使用AVRO RPC机制)
Avro Source运行原理以下图:
这里写图片描述
flume官网中Avro Source的描写:

Property Name Default Description channels – type – The component type name, needs to be avro bind – 日志需要发送到的主机名或ip,该主机运行着ARVO类型的source port – 日志需要发送到的端口号,该端口要有ARVO类型的source在监听

1)编写配置文件

# Name the components on this agent a1.sources = r1 a1.sinks = k1 a1.channels = c1 # Describe/configure the source a1.sources.r1.type = avro a1.sources.r1.bind = 192.168.80.80 a1.sources.r1.port = 4141 # Describe the sink a1.sinks.k1.type = hdfs a1.sinks.k1.hdfs.path = hdfs://hadoop80:9000/dataoutput a1.sinks.k1.hdfs.writeFormat = Text a1.sinks.k1.hdfs.fileType = DataStream a1.sinks.k1.hdfs.rollInterval = 10 a1.sinks.k1.hdfs.rollSize = 0 a1.sinks.k1.hdfs.rollCount = 0 a1.sinks.k1.hdfs.filePrefix = %Y-%m-%d-%H-%M-%S a1.sinks.k1.hdfs.useLocalTimeStamp = true # Use a channel which buffers events in file a1.channels.c1.type = file a1.channels.c1.checkpointDir = /usr/flume/checkpoint a1.channels.c1.dataDirs = /usr/flume/data # Bind the source and sink to the channel a1.sources.r1.channels = c1 a1.sinks.k1.channel = c1

b) 启动flume agent a1 服务端

flume-ng agent -n a1 -c ../conf -f ../conf/avro.conf -Dflume.root.logger=DEBUG,console

c)使用avro-client发送文件

flume-ng avro-client -c ../conf -H 192.168.80.80 -p 4141 -F /usr/local/log.file

注:log.file文件中的内容为:

[root@hadoop80 local]# more log.file big data big data world!

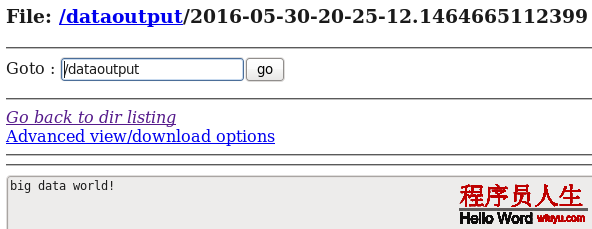

d) 在HDFS中查看flume搜集到的日志数据:
这里写图片描述
这里写图片描述
这里写图片描述

通过上面的几个案例,我们可以发现:flume配置文件的书写是相当灵活的—-不同类型的Source、Channel和Sink可以自由组合!

最后对上面用的几个flume source进行适当总结:
① NetCat Source:监听1个指定的网络端口,即只要利用程序向这个端口里面写数据,这个source组件
就能够获得到信息。
②Spooling Directory Source:监听1个指定的目录,即只要利用程序向这个指定的目录中添加新的文
件,source组件就能够获得到该信息,并解析该文件的内容,然后写入到channle。写入完成后,标记
该文件已完成或删除该文件。
③Exec Source:监听1个指定的命令,获得1条命令的结果作为它的数据源
经常使用的是tail -F file指令,即只要利用程序向日志(文件)里面写数据,source组件就能够获得到日志(文件)中最新的内容 。
④Avro Source:监听1个指定的Avro 端口,通过Avro 端口可以获得到Avro client发送过来的文件 。即只要利用程序通过Avro 端口发送文件,source组件就能够获得到该文件中的内容。

如有问题,欢迎留言指正!
