[置顶] 架构设计:系统间通信(33)——其他消息中间件及场景应用(下3)

栏目:框架设计时间:2016-06-06 16:38:09

===================================
(接上文:《架构设计:系统间通讯(32)——其他消息中间件及场景利用(下2)》)

5⑺、解决方案3:非侵入式方案

以上两种方案中为了让业务系统能够集成日志收集功能,我们或多或少需要在业务系统端编写1些代码。虽然通过1些代码结构的设计,可以减少乃至完全隔离这些代码和业务代码的耦合度,但是毕竟需要业务开发团队花费精力对这些代码进行保护,业务系统部署时业务对这些代码的配置信息做相应的调剂。

这里我们再为读者介绍1种非侵入式的日志收集方案。我们都知道业务系统被访问时,都会产生1些访问痕迹。 一样以“阅读商品详情”这个场景为例,当访问者打开1个“商品详情”页面时(URL记为A),那末首先Nginx的access日志就会有相应的80端口的访问日志,如果“商品详情”的信息并不是全静态的,那末接下来业务服务上工作的代码还会在Log4j文件上输出相应的访问信息(如果开发人员使用了Log4j的话)。我们要做的事情就是找1款软件,将这些日志信息搜集起来并寄存在适合的位置,以便数据分析平台随后利用这些数据进行分析工作。

固然为了保证这些日志信息中有完全的原始属性,业务系统的开发人员和运维人员应当事前调和1种双方都认可的日志描写格式,和日志文件的存储位置和存储规则等信息。

5⑺⑴、Flume介绍

Flume is a distributed, reliable, and available service for efficiently collecting, aggregating, and moving large amounts of log data. It has a simple and flexible architecture based on streaming data flows. It is robust and fault tolerant with tunable reliability mechanisms and many failover and recovery mechanisms. It uses a simple extensible data model that allows for online analytic application.

以上文字援用来自Apache Flume官网(http://flume.apache.org/)。大意是:Flume是1个散布式的、具有高可靠的、高可用性的用于有效地搜集、汇总日志数据的服务。它的架构基于数据流,简单灵活。。。我们要介绍的非侵入日志收集方案,就基于Apache Flume进行实现。

Apache Flume非常非常简单,并且官方给出的用户手册已足够您了解它的使用方式和工作原理(http://flume.apache.org/FlumeUserGuide.html),所以本文其实不会专门介绍Flume的安装和基本使用,并试着将Flume的使用融入到实例讲授中。如果您希望更深入学习Flume的设计实现,笔者还是建立您浏览Flume的源代码,在其官网的用户文档中已给出了几个关键的实现类,通过这些实现类便可倒查Flume使用的各种设计模式:

这里写图片描述

5⑺⑵、方案设计

Flume和业务服务系统在物理服务器上分别独立工作,在操作系统层面上是两个独立的进程,并没有任何关联。Flume只对操作系统上的文件系统、或指定的网络端口又或RPC服务进行数据流监控(Flume中称之为Source)。当指定的文件、指定的网络端口或指定的RPC服务有新的数据产生时,Flume就会依照预先的配置将这些数据传输到指定位置(Flume中称之为Sink)。这个指定位置可以是网络地址、可以是文件系统还可以是另外一个软件。Source和Sink之间的数据流传输通告,称之为Channel。

这里写图片描述

上图来源于Apache Flume官方网站,是1个关于Flume中Source、Sink的例子。在这个例子中,Flume采取1个HTTP Source,用来接收外部传来的HTTP协议的数据;Flume的Sink端采取HDFS Sink,用来将从Channel中得到的数据写入HDFS。那末基于上文介绍的Apache Flume工作特性,我们采取以下思路进行日志收集方案3的设计:

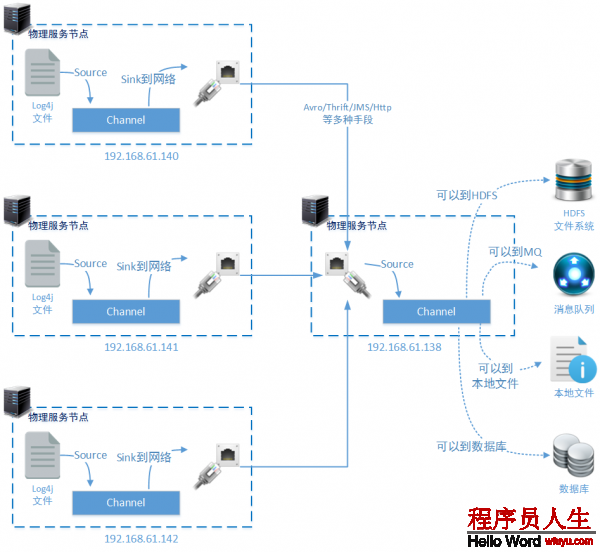

这里写图片描述

  • 日志数据的来源和搜集

上图中业务系统工作在140、141、1423个物理节点上,并产生Log4j文件。固然您也能够直接使用JBOSS、Tomcat等服务的原生日志文件作为日志数据来源。有的情况下,我们需要对Nginx等代理服务上Http要求情况进行分析,那末可使用Nginx的access.log文件作为日志数据的源是来源。您还可以根据设计需要,在每个物理节点上同时监控多个文件

在140、141、1423个物理节点上,还分别安装了Apache Flume。他们的工作任务都是1样的,即从指定的需要监控的日志文件中读取数据变化,通过配置好的Channel送到指定的Sink中。在上图的设置中既是监控Log4j文件的变化,通过Channel使用Thrift RPC方式传输到远程服务器192.168.61.138的6666端口。

  • 日志数据集中

物理节点192.168.61.138负责搜集来自于140、141、1423个物理节点通过Thrift RPC传输到6666端口的日志数据信息。并且通过Channel传输到适当的存储方案中,这些适当的存储方案多是HDFS、多是某1种MQ还多是某种对象存储系统(例如Ceph)、乃至可能就是本地文件系统。

5⑺⑶、方案配置进程

  • 192.168.61.140

上文已说明,192.168.61.140物理节点上Apache Flume的主要任务是监控业务服务的Log4j日志文件,当日志文件产生新的数据时,通过Flume中已配置好的Channel发送至指定的Sink。配置信息以下:

agent.sources = s1 agent.channels = c1 agent.sinks = t1 # source =========================== # log4j.log文件的变化将作为flume的源 agent.sources.s1.type = exec agent.sources.s1.channels = c1 agent.sources.s1.command = tail -f /logs/log4j.log # channel ================================== # 连接source和sink的通道 agent.channels.c1.type = memory agent.channels.c1.capacity = 1000 # sink t1 =================================== # 通过通道送来的数据,将通过 thrift RPC调用,送到138节点的6666端口 agent.sinks.t1.type = thrift agent.sinks.t1.channel = c1 agent.sinks.t1.hostname = 192.168.61.138 agent.sinks.t1.port = 6666

192.168.61.141和192.168.61.142两个物理节点也承载了业务服务,并且业务服务会将日志输出到一样的Log4j的位置。所以这两个节点上Apache Flume的配置和以上140物理节点中Apache Flume的配置1致。这里就不再对另外两个物理节点的配置进行赘述了。

另外需要注意的是agent.sources.s1.command配置的Linux tail 命令。tail命令可以显示当前文件的变化情况,如果您只代有-f参数,即表示从文件末尾的最后10行开始对文件的变化情况进行监控。如果这样配置,那末当Flume启动时,就会认为Log4j文件中已存在的10行记录为新收到的日志数据,造成误发

要解决这个问题可使用-n参数,并指定从文件的最末尾开始监控文件变化情况:

# 应当使用 tail -f -n 0 /logs/log4j.log # 注意:tail -f /logs/log4j.log 命令相当于: # tail -f -n 10 /logs/log4j.log
  • 192.168.61.138

192.168.61.138节点上的Flume,用来搜集140⑴42节点通过Thrift RPC传来的日志数据。这些数据搜集后,将被138节点上的Flume寄存到适合的位置。这些位置可以是HDFS,HBASE、本地文件系统还可以是Apache Kafka等。

agent.sources = s1 agent.channels = c1 agent.sinks = t1 # thrift ================== # 使用thrift rpc监听节点的6666端口,以便接收数据 agent.sources.s1.type = thrift agent.sources.s1.channels = c1 agent.sources.s1.bind = 0.0.0.0 agent.sources.s1.port = 6666 # sink hdfs ============== # agent.sinks.t1.type = hdfs # agent.sinks.t1.channel = c1 # agent.sinks.t1.hdfs.path = hdfs://ip:port/events/%y-%m-%d/%H%M/%S # agent.sinks.t1.hdfs.filePrefix = events- # agent.sinks.t1.hdfs.round = true # agent.sinks.t1.hdfs.roundValue = 10 # agent.sinks.t1.hdfs.roundUnit = minute # sink===================== # 为了检测全部配置是不是正确,可先输出到控制台 agent.sinks.t1.type = logger agent.sinks.t1.channel = c1 # channel================= agent.channels.c1.type = memory agent.channels.c1.capacity = 1000

以上配置文件中,为了查看这个收集系统的配置是不是成功,我们将在Flume控制台作为Sink进行输出。注释的信息是HDFS作为Sink的配置。

5⑻、解决方案3优化

上1小节的解决方案3中,最薄弱的位置是承当日志数据汇总任务的138节点。全部日志搜集主架构中只存在1个这样的汇总节点,1旦138节点由于各种缘由宕机主架构就将崩溃。即便138节点能够稳定工作,由于138节点同时承当多个物理节点传来的数据日志,那末它也极有可能成为性能瓶颈。所以我们需要找到1种方案3中薄弱位置的办法。

5⑻⑴、Flume支持的高可用模式

还好,Apache Flume为我们提供了非常简单实用的高可用模式:Load_balance模式和Failover模式。这两种工作模式都是对多个Sink如何配合工作进行描写:

  • Load_balance模式:

这类工作模式提供了多个sinks负载均衡的能力。Load_balance会保护1个active sinks列表,基于这个列表,使用round_robin(轮询调度) 或 random(随机) 的选择机制(默许为:round_robin),向sinks集合。基本上这两种选择方式已够用了,如果您对调度选择有特别的要求,则可以通过继承AbstractSinkSelector类来实现自定义的选择机制。

  • Failover模式:

这类工作模式提供了多个sinks的故障转移能力。Failover保护了两个sinks列表,Failover list和Live list,在Failover模式下,Flume会优先选择优先级最高的Sink作为主要的发送目标。当这个Sink连续失败时Flume会把这个Sink移入Failover list,并且设置1个冷冻时间。在这个冷冻时间以后,Flume又会试图使用这个Sink发送数据,1旦发送成功,这个Sink会被重新移入Live list。

为了保证能够为数据汇总节点分担性能压力,我们使用Load_balance模式进1步演示对数据汇总节点的优化。

5⑻⑵、使用Load_balance模式

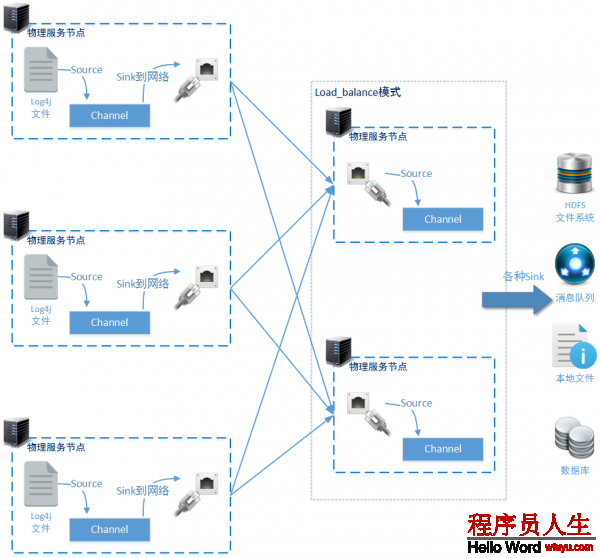

这里写图片描述

从上图中可以看到在方案3的优化方法中,我们使用1个新的节点(192.168.61.139)和原本的138节点1起构成1组负载节点,共同承当日志数据的汇总任务。那末前端日志监控节点(140、141、1423个节点)也需要做相应的配置文件修改。

5⑻⑶、Load_balance配置进程

  • 修改192.168.61.140节点
agent.sources = s1 agent.channels = c1 # 设置了两个sink agent.sinks = lt1 lt2 agent.sinkgroups = g1 # source =========================== # 数据源还是来自于log4j日志文件的新增数据 agent.sources.s1.type = exec agent.sources.s1.channels = c1 agent.sources.s1.command = tail -f -n 0 /log/log4j.log # sink lt1 =================================== agent.sinks.lt1.type = thrift agent.sinks.lt1.channel = c1 agent.sinks.lt1.hostname = 192.168.61.138 agent.sinks.lt1.port = 6666 # sink lt2 ================================== agent.sinks.lt2.type = thrift agent.sinks.lt2.channel = c1 agent.sinks.lt2.hostname = 192.168.61.139 agent.sinks.lt2.port = 6666 # channel ================================== agent.channels.c1.type = memory agent.channels.c1.capacity = 1000 # sinkgroup =============================== # 两个sink:lt1 lt2 设置成1组sink。并使用load_balance模式进行工作 agent.sinkgroups.g1.sinks = lt1 lt2 agent.sinkgroups.g1.processor.type = load_balance agent.sinkgroups.g1.processor.backoff = true agent.sinkgroups.g1.processor.selector = random

141和142两个日志数据监控节点的配置和140节点的配置1致,所以一样不再赘述了。

  • 新增192.168.61.139节点
agent.sources = s1 agent.channels = c1 agent.sinks = t1 # thrift================== agent.sources.s1.type = thrift agent.sources.s1.channels = c1 agent.sources.s1.bind = 0.0.0.0 agent.sources.s1.port = 6666 # sink===================== agent.sinks.t1.type = logger agent.sinks.t1.channel = c1 # channel================= agent.channels.c1.type = memory agent.channels.c1.capacity = 1000

新增的139节点上Flume的配置信息和原有138节点上Flume的配置信息是1致的。这样保证了不管日志数据被发送到哪个节点,都能正确进行存储。

5⑼ 方案3的局限性

日志收集方案3也存在局限性:这类方案不合适用于开放性日志收集系统。也就是说,如果您的日志收集系统需要像“百度站长统计工具”那样,从设计之初的目标就是要发布给互联网上各个站点使用的。那末这类基于操作系统日志变化,并采取第3方软件完成收集进程的架构方案就不适用。

另外,方案3我们使用了Thrift RPC进行网络通讯。这个方式是可以用于真实的生产环境的,但是需要进行更多的配置项指定。以下两个链接地址是分别是使用thrift作为source和sink时可使用的配置属性。

http://flume.apache.org/FlumeUserGuide.html#thrift-source
http://flume.apache.org/FlumeUserGuide.html#thrift-sink

除Thrift RPC之外,笔者还推荐使用Avro。

6、场景利用——Online游戏:子弹弹道日志功能

//TODO 这是1个扣子,后续的文章会讲到

7、下文介绍

经过《架构设计:系统间通讯(19)——MQ:消息协议(上)》开始的14篇文章,我们基本上介绍了消息队列的基本知识和使用实战。从下文开始我们转向ESB企业服务总线的知识讲授。
