可靠性配置与管理——BFD和NQA配置与管理1
BFD和NQA配置与管理
在网络管理中，总希望当网络中1些关键链路或关键节点产生故障时能及时取得提示信息，并能自动进行相应的处理，以便不影响正常的数据通讯。BFD（双向转发检测）和NQA（网络质量分析）就可以实现这样的功能。
BFD不但可以检测直连链路（“单跳”）的故障，还可以检测非直连链路（“多跳”）的故障，还可以与多种功能进行联动，如与接口状态、静态路由、RIP路由、OSPF路由、IS-IS路由、BGP路由、VRRP等，在检测到故障后，上送到对应的上层利用模块进行快速处理。如与接口状态联动时会把相应的接口状态由Up转为Down；与路由联动可使这些路由模块进行重新拓扑计算，实现快速网络收敛；与VRRP联动时可以快速切换到备用线路上。
NQA可以实时监视网络性能，在网络产生故障时进行故障诊断和定位。NQA支持DHCP测试、DNS测试、FTP测试、HTTP测试、ICMP测试、SNMP测试、TCP测试和Trace测试等。
BFD基础
BFD（Bidirectional Forwarding Detection，双向转发检测）用于快速检测系统之间的发送和接收两个方向的通讯故障，并在出现故障时通知上层利用。与其他功能联动，联动是指使对应接口状态或路由协议、VRRP等可根据BFD会话状态进行对应的接口状态改变、路由收敛和VRRP主备切换等。
1、BFD概述
在现有网络中，有些链路通常是通过硬件检测信号（如SDH告警）来检测链路故障，有的依托上层协议（如各种路由协议）本身的Hello报文机制来进行故障检测的，但检测时间在1s以上。
BFD是1种通用的、标准化的与介质和协议均无关的快速链路故障检测机制，可为各上层协议统1的快速检测两条路由器间双向转发路径的故障。
2、BFD检测原理
BFD本身没有邻居发现机制，而是靠被服务的上层利用通知其邻居信息以建立会话。会话建立后会周期性的快速发送BFD报文，如果在检测时间内没有收到BFD报文则认为该双向路径产生了故障。
1、BFD会话建立流程
BFD会话建立有两种方式，即静态建立BFD会话和动态建立BFD会话。其主要区分在于本地标识符（Local Discrimination）和远端标识符（Remote Discrimination）的配置方式不同。标识符是用来标识对应BFD会话中本地和远端实体的数字标识，BFD通过控制报文中的本地标识符和远端标识符辨别不同的BFD会话。这个“本地”和“远端”是相对的，本地配置的远端标识符就是对端配置的本地标识符，本地配置的本地标识符就是对端配置的远端标识符。
（1）静态建立BFD会话
静态建立BFD会话是指通过命令行手动配置BFD会话参数，包括配置本地标识符和远端标识符等，然后手工下发BFD会话建立要求。
建立静态BFD会话又包括两种方式
①手动指定标识符的静态BFD会话
必须手动指定BFD会话的本地标识符和远端标识符。
②标识符自协商的静态BFD会话
如果对端装备采取动态BFD，而本端装备既要与之互通，又要能够实现BFD检测静态路由，则必须配置静态标识符自协商BFD。这类BFD会话方式无需指定本地标识符和远端标识符。本端采取静态标识符自协商，对端既可以配置静态标识符自协商，也可配置动态BFD。
（2）动态建立BFD会话
动态BFD联动主要是由各种路由协议触发的。在建立动态BFD会话时，系统对本地标识符和远端标识符分别采取以下处理方式：
①动态分配本地标识符
当利用程序触发动态建立BFD会话时，系统分配本地动态会话标识符区域中可用的1个标识值作为本次BFD会话的本地标识符，然后向对端发送远端标识符的值为0的BFD控制报文（之所以采取0来标识远端标识符，是由于在静态标识符配置中0是保存不能配置的），进行会话协商。
②自动学习远端标识符
当BFD会话的另外一端收到远端标识符的值为0的BFD控制报文，判断该报文是不是与本地BFD会话匹配（查看0号标识符是不是已被占用），如果匹配，则学习接收到的BFD本地标识符的值，以获得远端标识符，否则中断BFD会话。
如上图RouterA和RouterB上同时配置了OSPF和BFD，BFD会话建立的基本流程：
①A和B通过自己OSPF的Hello机制发现邻居并建立连接。
②OSPF建立好新的邻居关系后，将相应的邻居信息（包括邻居的IP和本装备的IP）通告给本装备的BFD功能模块
③BFD根据收到的邻居信息与对应邻居开始会话建立进程，会话建立后，BFD才能开始检测链路状态，1旦出现故障可作出快速反应。
2、BFD检测机制
BFD的检测机制是先在两个系统间建立BFD会话，然后沿它们之间的路径周期性发送BFD控制报文，如果1方在既定时间内没有收到对方发来的BFD控制报文或自己发送的BFD报文返回（配置单臂回声功能时），则认为路径上产生了故障。
BFD提供两种检测模式：
①异步模式：BFD的主要操作模式为异步模式。这类模式下，系统之间相互周期性的单独发送BFD控制报文，如果某个系统在既定时间内没有收到对方发来的BFD报文，就认为此BFD会话的状态是Down。
②查询模式：当1个系统中存在大量BFD会话时，可采取查询模式。在此模式下，1旦BFD会话建立，系统不再周期性发送BFD控制报文，而是通过其他与BFD无关的机制检测连通性，减少BFD会话带来的开消。

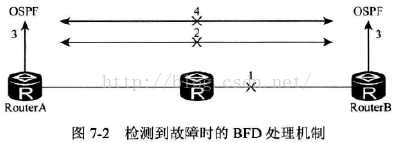

如上图，B检测到到达邻居A的链路出现了故障：
①通过OSPF的Hello机制，检测到链路出现故障（假定B与中间路由器之间的链路出现故障）
②B与A之间的BFD会话状态首先变成Down。
③B与A各自的BFD功能模块通知本地OSPF进程BFD邻居不可达。
④本地OSPF进程中断与对端装备的OSPF邻居关系，由OSPF协议进行重新拓扑计算，实现快速收敛。
3、BFD会话管理

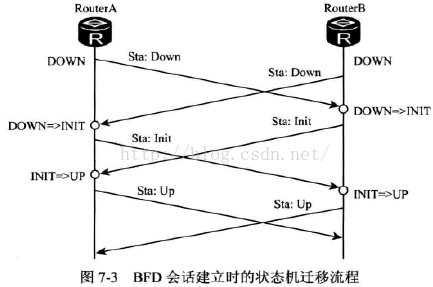

BFD会话有4种状态：Down、Init、Up和AdminDown。会话状态的变化通过BFD报文的State字段传递，系统根据自己本地的会话状态和接收到的对端BFD报文驱动状态改变。BFD状态机的建立和撤除都采取3次握手机制，以确保两端系统都能知道状态的变化。
①A和B各自启动BFD状态机，初始状态为Down，发送状态为Down的BFD报文。对静态配置BFD会话，报文中的远端标识符的值是用户指定的；对动态创建BFD会话，远端标识符的值是0.
②B收到来自A的状态为Down的BFD报文后，状态切换至Init，并发送状态为Init的BFD报文，同时不再处理接收的状态为Down的BFD报文。同理，A在收到来自B的状态为Down的BFD报文后，状态也切换至Init，并发送状态为Init的BFD报文，也不再处理接收的状态为Down的BFD报文。
③B在收到来自A的状态为Init的BFD报文后，本地状态切换至Up；A在收到来自B的状态为Init的BFD报文后，本地状态切换至Up。
当发现故障时，源端首先会向对端发送AdminDown状态的BFD报文，对端在收到这个报文会发送状态为Down的BFD报文（表明自己已关闭BFD会话），同时关闭本真个BFD会话。源端在收到对端发来的状态为Down的BFD报文后，源端BFD状态也会变成Down，也会关闭自己的BFD会话。
（疑问：产生故障后，两个路由器之间还能发送BFD报文吗？？？）
BFD主要利用
AR G3系列支持的BFD特性主要包括：单跳和多挑检测、静态标识符自协商BFD、单臂回声功能、各种联动功能和BFD参数调剂。
1、BFD检测IP链路
在IP链路上建立BFD会话，利用BFD检测机制快速检测故障。BFD检测IP链路支持单跳检测和多跳检测。
①BFD单跳检测是指对两个直连系统进行IP连通性检测，“单跳”是IP链路的1跳。
②BFD多跳检测是指BFD可以检测两个系统间的任意路径，这些路径可能逾越很多跳，也可能在某些部份产生堆叠。

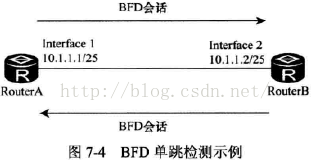

上图BFD检测两台装备之间的IP单跳路径，此时，BFD会话绑定本真个出接口，由于在直连情况下肯定出接口后，相应要检测的到达对端装备的链路也就被唯1肯定。
上图BFD检测RouterA和RouterC之间的IP多跳路径，此时BFD会话绑定对端IP，但不绑定本端出接口。由于这类非直连情况下，绑定出接口不能唯1肯定要检测的对端装备（由于中间可能还有多个装备），只有绑定了要监测装备的IP，才能终究唯1肯定要检测所到达的装备。
2、BFD单臂回声功能
单臂回声功能是指通过BFD报文的环回操作来检测转发链路的联通性，主要用于在两台直连的装备中只有1台支持BFD功能，另外一台装备不支持BFD，但支持基本的网络层转发的情形下。这类单臂回声功能只适用于BFD单跳检测，且不支持2层装备间的链路检测。
在支持BFD功能的装备上配置单臂回声功能的BFD会话，主动发起回声要求功能，不支持BFD功能的装备接收到这样的BFD报文后会直接将其环回（只做环回转发，不做其他任何处理），从而实现转发链路的连通性检测。RouterB接收到RouterA发送的BFD报文后，直接在网络层将该报文环回。
3、BFD与各种路由的联动
“联动”就是指当发现某条路由所通过的路径上某条链路产生故障时，快速的通知路由管理功能模块及时进行相应的处理，重新进行路由计算，以实现快速拓扑收敛。
除静态路由外，其他各种动态路由本身都有邻居故障检测机制，如利用Hello报文进行检测，但BFD检测效力更高，BFD与各种路由实现联动，是对这些路由的邻居检测机制的1种加强其实不是取代。
1、BFD与静态路由联动
静态路由本身没有检测机制，BFD与静态路由联动特性可为公网路由绑定BFD会话，利用BFD会话来检测静态路由所在链路的状态。
BFD与静态路由联动可为每条静态路由绑定1个BFD会话（实际情况中，是为关键静态路由），当静态路由上绑定的BFD会话检测到链路故障（由Up转为Down）后，BFD会将故障上报路由器管理系统，由路由管理模块将这条路由设置为“非激活”状态（表明此条路由不可用，并从IP路由表中删除该路由，但在转发表FIB中依然存在）。当这条静态路由上绑定的BFD会话成功建立或从故障状态恢复后（由Dwon转为Up），BFD又会上报路由管理模块，由路由管理模块将这条路由设置为“激活”状态（表明此路由可用，从FIB中重新加入IP路由表中）。
2、BFD与OSPF联动
通过BFD对链路故障的快速感应进而通知OSPF，加快网络拓扑变化。OSPF依托本身的Hello Keepalive定时器超时来检测链路故障，通常是秒级，BFD则是毫秒级。

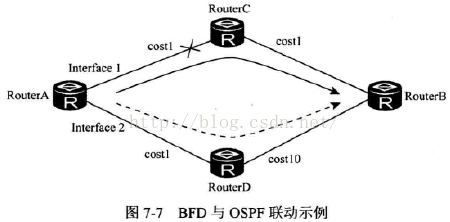

A分别与C和D建立OSPF邻居关系，A到B的路由出接口为Interface1，邻居状态到达FULL状态时通知BFD建立BFD会话。当A和C之间链路出现故障，BFD首先感知并通知A，A处理邻居Down事件，重新进行路由计算，新路由出接口为Interface2。

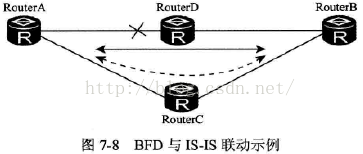

3、BFD与IS-IS联动
BFD与IS-IS联动指BFD会话由IS-IS协议动态创建。BFD其实不是代替IS-IS协议本身的Hello机制，而是配合IS-IS协议更快发现邻居方面出现的故障。

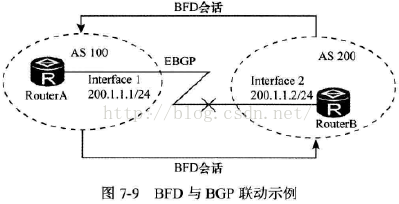

4、BFD与BGP联动
BGP协议通过周期性的向对等体发送Keepalive报文实现邻居检测机制。故障发现秒级
4、BFD的其他联动
BFD还可以与接口状态、VRRP、组播PIM联动等。
1、BFD与接口状态联动
BFD检测到链路故障后会立即上报Down消息到相应接口，使接口进入1种特殊的Down状态，即BFDDown状态。该状态等效于链路协议Down状态，在该状态下只可以处理BFD报文，从而是该接口也能够快速感知链路故障，向系统日志发出告警信息。

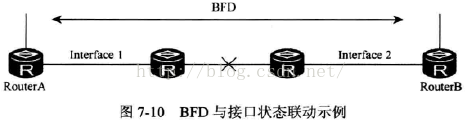

链路中间存在其他装备，3层是直连，实际物理线路分段。
2、BFD与VRRP联动
VRRP（虚拟路由冗余协议）的关键点是当Master（主）装备出现故障时，Backup（备）装备能够快速代替Master的转发工作，尽可能缩短数据流中断时间。
没采取联动前，当Master出现故障时，VRRP依托Backup设置的超时时间来判断是不是应当抢占，切换时间在1S以上。将BFD利用于Backup对Master的检测后，可实现对Master故障的快速检测。BFD对Backup和Master之间的实际地址通讯情况进行检测，如通讯不正常，Backup就认为Master不可用，自动升级为Master。

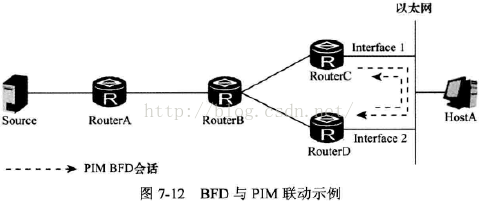

3、BFD与PIM联动
在PIM（协议相干模式）组播中，在没有采取BFD与PIM联动机制前，如果同享网段上确当前DR（Designate Router，指定路由器）出现故障，其他PIM邻居会等到邻居关系超时才会触发新1轮的DR竞选进程。
BFD与PIM联动可进行快速故障检测，能够在毫秒级内通知PIM模块触发新1轮DR竞选。
BFD配置与管理

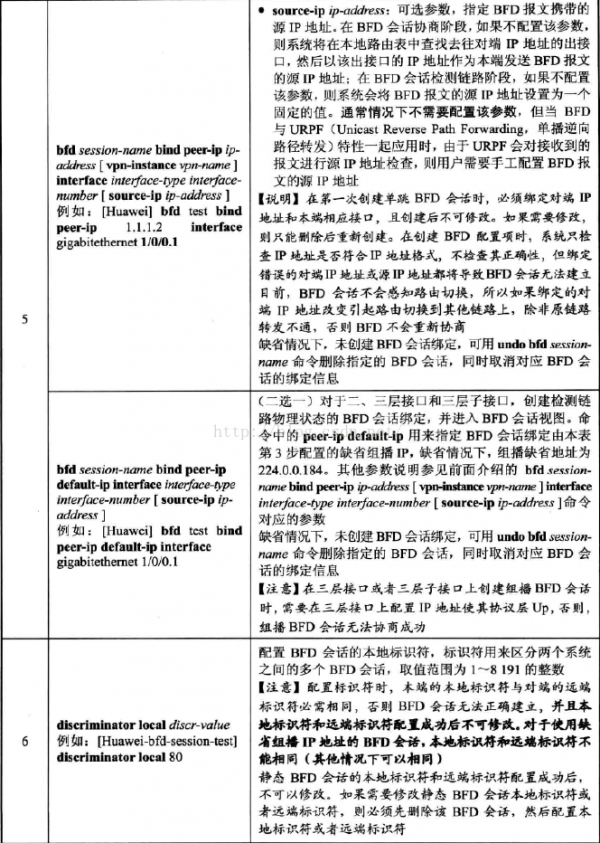

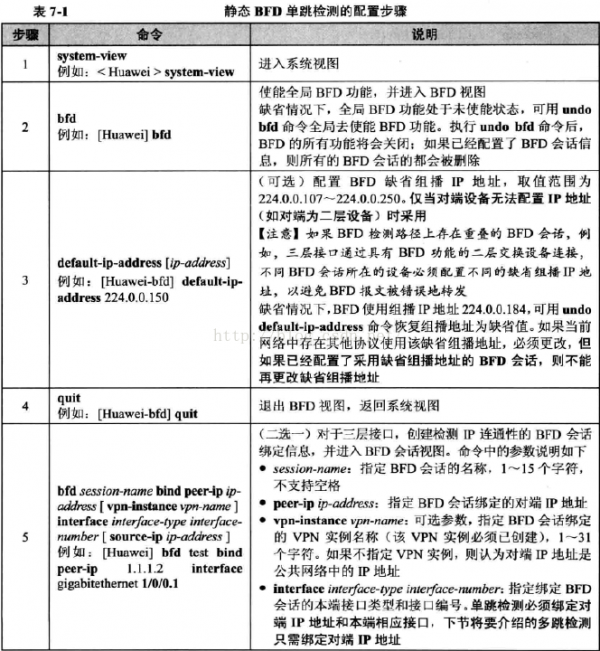

1、配置静态BFD单跳检测
单跳检测指检测两台直连装备间转发链路的IP连通性（就是3层连通性，但接口可以是2层的），通过配置静态BFD单跳检测，可实现直连链路的快速检测。
在配置前，需要配置接口的链路层协议参数，使接口的链路协议状态为Up。如果是3层接口，还需要为接口配置IP地址。对2层接口和3层接口的单跳检测配置方法有些区分。
静态BFD单跳检测主要配置任务：
①使能装备上的全局BFD功能
②（可选）配置BFD缺省组播IP地址
③创建BFD会话的额绑定信息，建立BFD组播会话

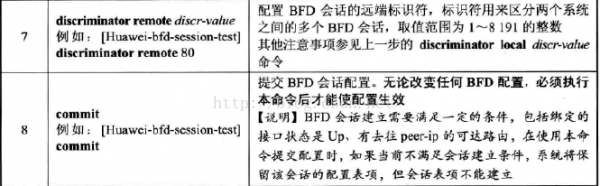

④配置BFD会话的本端和远端标识符
2、配置静态BFD多跳检测
在配置BFD多跳检测之前，需要配置路由协议，以保证BFD会话两真个装备路由可达。
静态多跳检测与静态单跳检测的不同体现在两个方面：1是不需要配置BFD缺省组播IP，由于多跳检测必须通过3层接口来实现，不能连接2层装备，这也就决定了对端装备接口必须是配置了IP的3层接口或子接口，不能是2层接口；2是在创建BFD会话绑定信息时仅需要指定绑定的对端IP，不需要指定本端出接口。

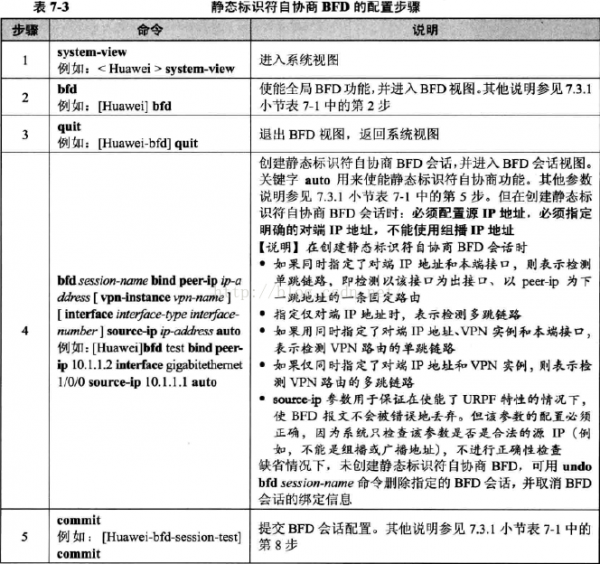

3、配置静态标识符自协商BFD
如果对端装备采取动态BFD，而本端装备既要与之互通，又要能够实现BFD检测静态路由，则必须配置静态标识符自协商BFD。该功能主要用于检测采取静态路由实现3层互通的网络中。
在配置静态标识符自协商BFD之前需要为3层接口正确配置IP（相连的必须是3层接口）。
4、配置静态BFD单臂回声功能
实现快速检测并监控网络中的直连链路，但相连的必须是3层接口，在配置单臂回声功能之前要为3层接口正确配置IP地址。
①全局使能BFD功能
②建立静态单臂回声功能的BFD会话
③配置会话标识符
5、配置静态BFD与接口/子接口状态联动
当直连链路中存在传输装备时，与接口本身的链路协议故障检测机制相比，BFD能更快检测到链路故障。另外，对Eth-Trunk或VLANIF等逻辑接口来讲，链路协议状态是由其成员接口的链路状态决定的。因此，为了将BFD检测结果更快的通告给利用程序，在装备接口管理模块中为每一个接口增加了1个属性，即BFD状态，即与该接口绑定的BFD会话状态。系统根据接口的链路状态、协议状态和BFD状态决定接口的终究状态，并将结果通告给利用程序。
静态BFD会话状态与接口状态联动功能是指当BFD会话的状态变化时，直接修改接口或子接口（可以是2层的，也能够是3层的）BFD状态。与接口或子接口状态联动的功能仅针对绑定了出接口，且使用缺省组播IP进行检测的单跳检测BFD会话，包括以下两方面：
1、BFD会话状态与其绑定的接口状态联动
当BFD会话状态变成Down时，与其绑定的接口的BFD状态变成Down，然后将接口状态通告给接口上的利用；当BFD会话的状态变成Up时，与其绑定的接口的BFD会话状态变成Up。
2、BFD会话状态与绑定接口的子接口状态联动
这类情况下，BFD会话绑定的接口也必须是主接口。当主接口的BFD会话状态变成Down时，与其绑定的主接口及其所有子接口的BFD状态都变成Down，然后通告给各子接口上的利用程序；当主接口的BFD会话状态恢复为Up时，与其绑定的主接口及其所有子接口的BFD会话状态恢复为Up。

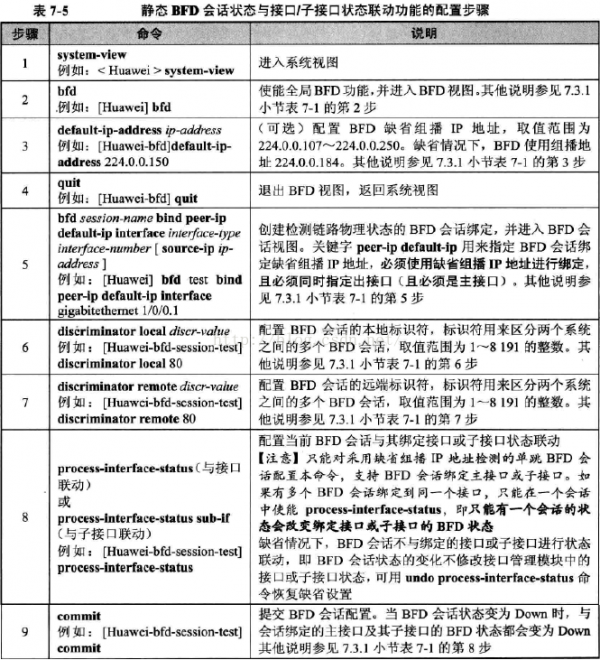

静态BFD状态与接口/子接口状态联动的主要配置任务：
①使能全局BFD功能
②（可选）配置BFD缺省组播IP地址
③创建静态BFD会话标识符
④配置静态BFD会话标识符
⑤配置BFD会话与接口/子接口状态联动。

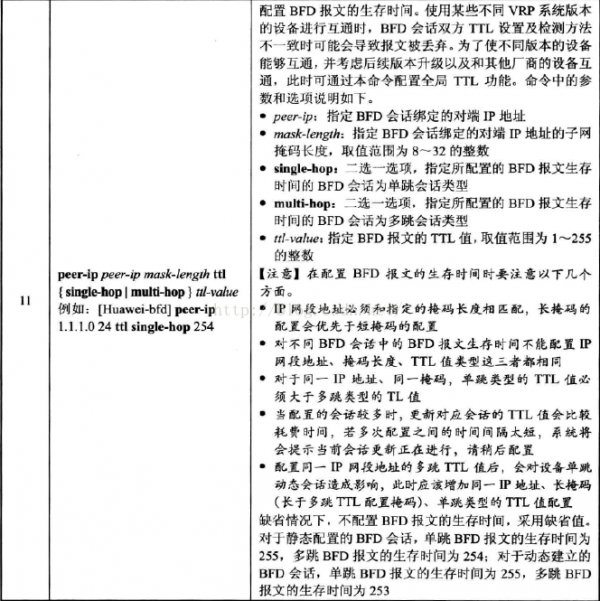

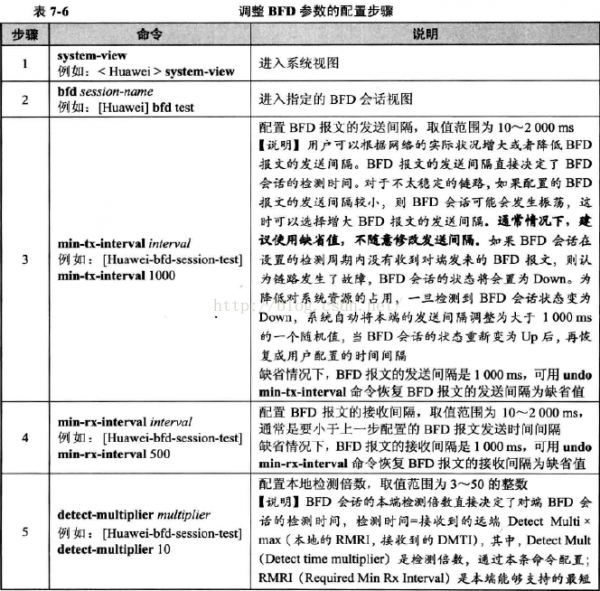

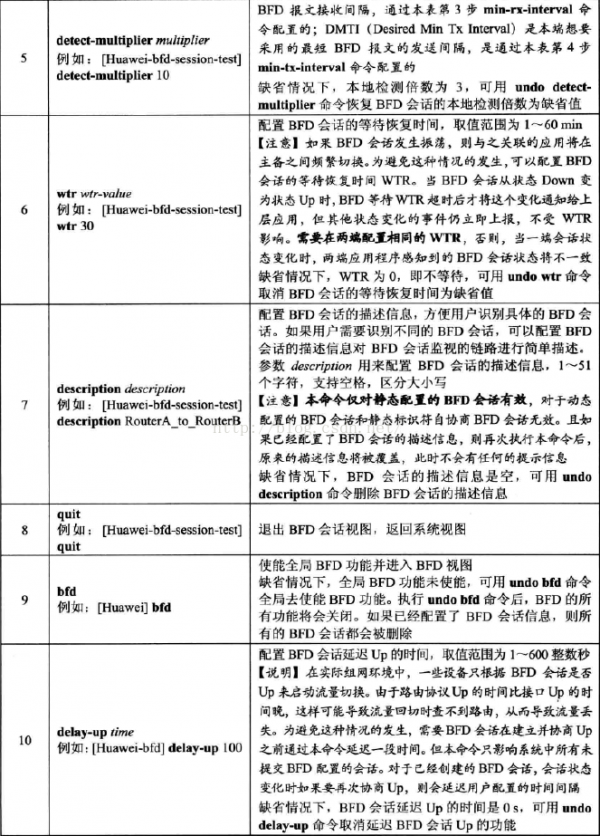

6、调剂BFD参数
调剂BFD参数之前，需要完成对应情形下的BFD会话创建
7、BFD管理
①display bfd interface [interface-typeinterface-number]：查看是能了BFD功能的指定接口或所有接口的信息。
②display bfd session {all | static |discriminator discr-value | dynamic | peer-ip {default-ip | peer-ip [vpn-instancevpn-instance-name]} | static-auto} [verbose]：查看符合指定条件或所有BFD会话信息。
③display bfd statistics：查看BFD全局统计信息。
④display bfd statistics session { all | static |discriminator discr-value | dynamic | peer-ip {default-ip | peer-ip[vpn-instance vpn-instance-name]} | static-auto }：查看符合指定条件或所有BFD会话统计信息。
⑤reset bfd statistics {all | discriminiatordiscr-value}：清除指定标识符或所有BFD会话的统计信息。
BFD配制示例
1、单跳检测2层链路配置示例
A和B通过2层接口连通。
仅需在A和B上分别配置BFD会话，实现A和B间链路的检测。由于是通过2层接口相连的单跳检测，所以需要配置缺省的BFD组播IP地址，同时在创建BFD会话绑定时1定要指定出接口。
1、RouterA上的配置
①使能RouterA上的全局BFD功能
<Huawei>system-view
[Huawei]sysnameRouterA
[RouterA]bfd
[RouterA-bfd]quit
②配置RouterA上的BFD会话。注意同时配置缺省BFD组播地址和指定出接口。此处采取的缺省BFD组播IP地址224.0.0.184。
[RouterA]bfd atobbind peer-ip default-ip interface Ethernet 2/0/0 !—创建1个名为atob的BFD会话绑定信息
[RouterA-bfd-session-atob]discriminatorlocal 1 !—本地标识符为1，与RouterB上配置的远端标识符1致
[RouterA-bfd-session-atob]discriminatoryremote 2 ！--配置远端标识符2，与B上配置的本地标识符1致
[RouterA-bfd-session-atob]commit
[RouterA-bfd-session-atob]quit
2、RouterB上的配置
①使能RouterB上的全局BFD功能
<Huawei>system-view
[Huawei]sysnameRouterB
[RouterB]bfd
[RouterB-bfd]quit
②配置RouterB上的BFD会话。1样要配置缺省BFD组播地址和指定出接口。此处采取的缺省BFD组播IP地址224.0.0.184。
[RouterB]bfd btoabind peer-ip default-ip interface Ethernet 2/0/0
[RouterB-bfd-session-btoa]discriminatorlocal 2
[RouterB-bfd-session-Btoa]discriminatoryremote 1
[RouterA-bfd-session-btoa]commit
[RouterA-bfd-session-btoa]quit

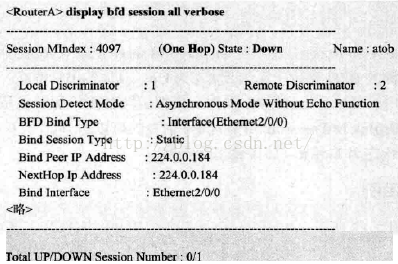

配置好后在RouterA和RouterB上履行display bfd session all verbose：
对RouterA的Eth2/0/0接口履行shutdown，摹拟链路故障：
2、VLANIF接口BFD单跳检测配置示例
A和B通过VLANIF接口实现互通。由于是检测3层VLANIF接口的状态，创建BFD会话绑定信息时要绑定对真个IP（不使用BFD组播IP地址），由于是单跳检测，所以要指定出接口。
1、RouterA上的配置
①使能RouterA上的全局BFD功能。
<Huawei>system-view
[Huawei]sysnameRouterA
[RouterA]bfd
[RouterA-bfd]quit
②配置RouterA上的BFD单跳检测会话。要指定具体的对端IP地址和出接口。
[RouterA]bfd atobbind peer-ip 10.1.1.6 interface vlanif 100
[RouterA-bfd-session-atob]discriminatorlocal 1
[RouterA-bfd-session-atob]discriminatorremote 2
[RouterA-bfd-session-atob]commit
[RouterA-bfd-session-atob]quit
2、RouterB上的配置
①使能RouterB上的全局BFD功能。
<Huawei>system-view
[Huawei]sysnameRouterB
[RouterB]bfd
[RouterB-bfd]quit
②配置RouterB上的BFD会话。也要指定具体的对端IP地址和出接口。
[RouterB]bfd btoabind peer-ip 10.1.1.5 interface vlanif 100
[RouterB-bfd-session-btoa]discriminatorlocal 2
[RouterB-bfd-session-btoa]discriminatorremote 1
[RouterB-bfd-session-btoa]commit
[RouterB-bfd-session-btoa]quit
3、BFD多跳检测配置示例
A和C为非直连装备，通过配置静态路由互通。由于A和C不是直连，所以需要配置BFD多跳检测，在A和C上分别配置BFD会话，以实现A到C间多跳路径的检测。
①配置静态路由，使A、C之间有可达路由。需同时在A和C上配置
<Huawei>system-view
[Huawei]sysnameRouterA
[RouterA]iproute-static 10.2.0.0 16 10.1.1.2 !—这里采取16位掩码的汇总静态路由方式进行配置
<Huawei>system-view
[Huawei]sysnameRouterC
[RouterC]iproute-static 10.1.0.0 16 10.2.1.1 !—这里采取16位掩码的汇总静态路由方式进行配置
②在A上配置与C之间的多跳检测BFD会话。由于是多跳检测，所以配置时不要指定出接口，但要指定对端IP地址。
[RouterA]bfd
[RouterA-bfd]quit
[RouterA]bfd atocbind peer-ip 10.2.1.2
[RouterA-bfd-session-atoc]discriminatorlocal 10
[RouterA-bfd-session-atoc]discriminatorremote 20
[RouterA-bfd-session-atoc]commit
[RouterA-bfd-session-atoc]quit
③在C上配置与A之间的多跳检测BFD会话，一样，配置时不要指定出接口，但要指定对端IP地址。
[RouterC]bfd
[RouterC-bfd]quit
[RouterC]bfd ctoabind peer-ip 10.1.1.1
[RouterC-bfd-session-ctoa]discriminatorlocal 20
[RouterC-bfd-session-ctoa]discriminatorremote 10
[RouterC-bfd-session-ctoa]commit
[RouterC-bfd-session-ctoa]quit
配置完后，履行display bfd session all verose：
4、BFD状态与接口状态联动配置示例
RouterA和RouterB网络层直连，链路中间在2层传输装备SwitchA和SwitchB。希望两端装备能够快速感知到链路故障。
两个路由器中间是两台2层交换机，所以两个路由器与交换机连接的接口必须是2层的，必须把它们加入对应的VLAN中。然后在RouterA和RouterB上分别配置BFD会话，以实现RouterA和RouterB间链路的检测，当BFD会话状态Up以后分别在RouterA和RouterB上配置BFD状态与接口状态联动。
①把RouterA和RouterB的GE1/0/0接口加入对应的VLAN中。
<Huawei>system-view
[Huawei]sysnameRouterA
[RouterA]interfacegigabitEthernet 1/0/0
[RouterA-GigabitEthernet1/0/0]portlink-type trunk
[RouterA-GigabitEthernet1/0/0]porttrunk pvid vlan 10
[RouterA-GigabitEthernet1/0/0]quit
<Huawei>system-view
[Huawei]sysnameRouterB
[RouterB]interfacegigabitEthernet 1/0/0
[RouterB-GigabitEthernet1/0/0]portlink-type trunk
[RouterB-GigabitEthernet1/0/0]porttrunk pvid vlan 10
[RouterB-GigabitEthernet1/0/0]quit
②在RouterA上使能BFD，配置与RouterB之间的BFD会话。注意：这里需要使用缺省的组播BFD IP地址，并要指定出接口
[RouterA]bfd
[RouterA-bfd]quit
[RouterA]bfd atob bindpeer-ip default-ip interface gigabitethernet 1/0/0
[RouterA-bfd-session-atob]discriminatorlocal 10
[RouterA-bfd-session-atob]discriminatorremote 20
[RouterA-bfd-session-atob]commit
[RouterA-bfd-session-atob]quit
③在RouterB上使能BFD，并配置与RouterA之间的BFD会话。一样使用缺省的组播BFD IP地址，并指定出接口。
[RouterB]bfd
[RouterB-bfd]quit
[RouterB]bfd btoabind peer-ip default-ip interface gigabitethernet 1/0/0
[RouterB-bfd-session-btoa]discriminatorlocal 20
[RouterB-bfd-session-btoa]discriminatorremote 10
[RouterB-bfd-session-btoa]commit
[RouterB-bfd-session-btoa]quit

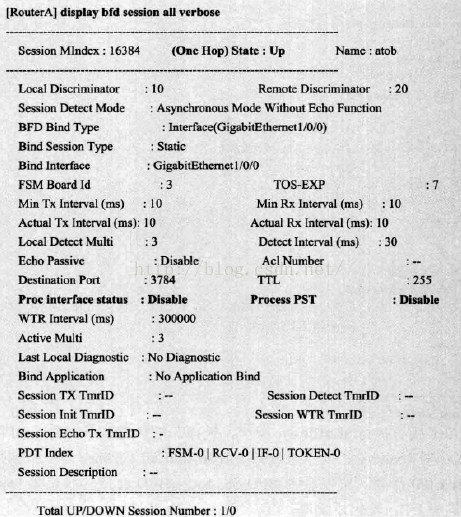

配置完后查看：
建立了1个单跳的BFD Session，状态为Up，但是“Proc interface status”字段显示为“Disable”，表明还没配置process-interface-status命令（如果已配置该命令，则显示为Eanble）
“Process PST：Disable”表示没有通过Process-pst命令使能系统在BFD会话状态变化时修改端口状态表PST功能。如果允许BFD修改端口状态表PST（Port State Table），当检测到BFD会话状态变成Down时，系统将更改PST中相应表项。

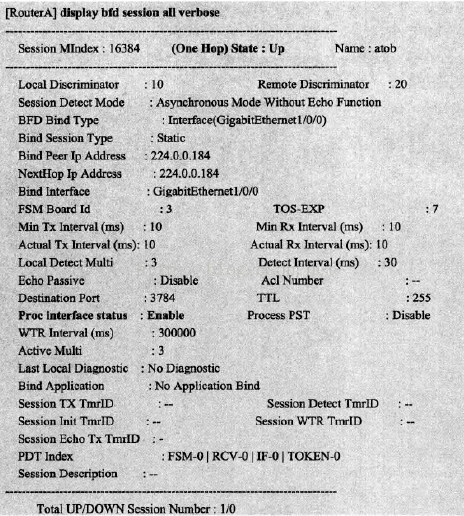

然后分别在RouterA和RouterB上配置BFD状态与接口状态联动。
[RouterA]bfd atob
[RouterA-bfd-session-atob]process-interface-status
[RouterA-bfd-session-atob]commit
[RouterA-bfd-session-atob]quit
[RouterB]bfd btoa
[RouterB-bfd-session-btoa]process-interface-status
[RouterB-bfd-session-btoa]commit
[RouterB-bfd-session-btoa]quit
5、单臂回声功能配置示例

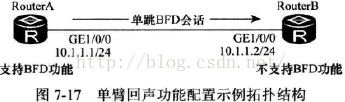

RouterA和RouterB通过直连链路连通，RouterA支持BFD功能，RouterB不支持BFD功能。
仅需在RouterA上配置单臂回声功能BFD会话，就能够实现检测RouterA和RouterB的直连链路。当要注意，单臂回声功能仅适用于单跳检测功能，而且必须是在通过3层接口直接相连的两台装备间使用。
①配置RouterA的接口IP地址
<Huawei>system-view
[Huawei]sysnameRouterA
[RouterA]interfacegigabitEthernet 1/0/0
[RouterA-GigabitEthernet1/0/0]ipaddress 10.1.1.1 24
[RouterA-GigabitEthernet1/0/0]quit
②配置RouterB的接口IP地址
<Huawei>system-view
[Huawei]sysnameRouterB
[RouterB]interfacegigabitEthernet 1/0/0
[RouterB-GigabitEthernet1/0/0]ipaddress 10.1.1.2 24
[RouterB-GigabitEthernet1/0/0]quit
③配置RouterA上的单臂回声BFD会话
[RouterA]bfd
[RouterA-bfd]quit
[RouterA]bfd atobbind peer-ip 10.1.1.2 interface gigabitethernet 1/0/0 one-arm-echo
[RouterA-bfd-session-atob]discriminatorlocal 1
[RouterA-bfd-session-atob]min-echo-rx-interval100
[RouterA-bfd-session-atob]commit
[RouterA-bfd-session-atob]quit
