剖析：WIZnet以太网核心技术

WIZnet，是全球第1家专注于全硬件TCP/IP协议栈技术（iOffloadTM Tech）的半导体公司，精心为用户提供高速稳定的以太网解决方案，广泛利用在工业自动化、智能电网、安防门禁、金融机具等众多领域。该方案有效地卸载了主控芯片对TCP/IP处理的负载，非常适应于物联网行业高速稳定，简单易用，移植性强的要求。

WIZnet以太网核心技术，说到底就是：全硬件TCP/IP协议栈。今天就给大家剖析1下核心技术。

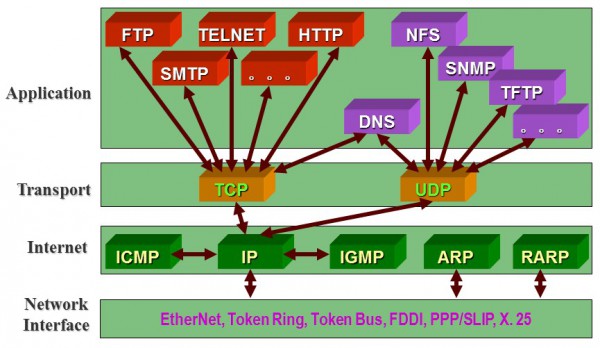

首先，来讲1下TCP/IP协议中的4大层：利用层(Application）；传输层(Transport)；网络层(IP)；网络接口层。其中，利用层中支持FTP、HTTP、SMTP、DNS等利用协议，对应到传输层中TCP及UDP不同的传输方式，在网络层中，提供ICMP、IP、IGMP、ARP和RARP等网络协议。如上协议就构成了网络通讯中丰富的通讯方式及功能。WIZnet以太网芯片中，在网络接口上仅提供以太网接口。

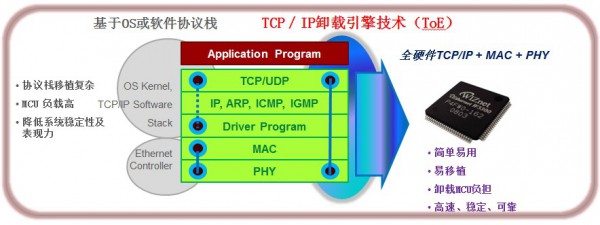

下面我们看1下WIZnet以太网芯片的结构：（全硬件协议栈）将TCP/IP协议中的传输层和网络层集成到了1颗以太网芯片中（WIZnet以太网芯片中大部份集成了MAC和PHY），实现了1片解决联网，真正实现了TCP/IP卸载引擎技术（ToE），为单片机减负，缩短了开发周期。

好，那我们看1下全硬件TCP/IP的优势都体现在哪里？

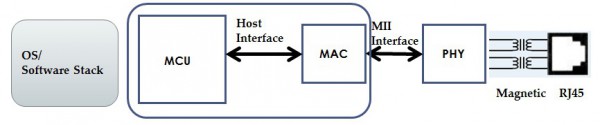

首先，我们和市场上常见的以太网方案（用软件协议栈实现）对照1下：

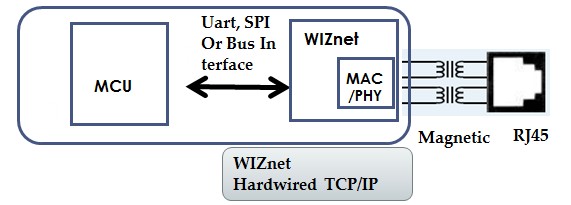

下面是WIZnet以太网方案（全硬件协议栈）：

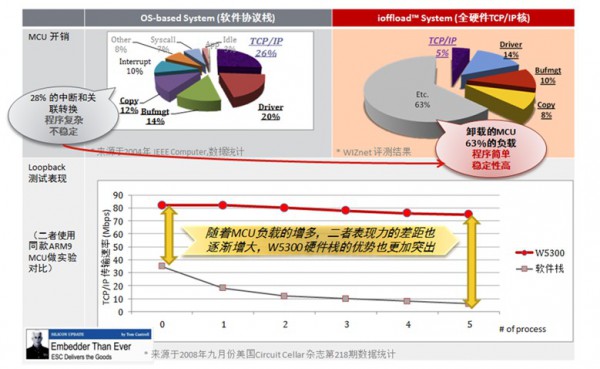

从方案结构图就能够看出，TCP/IP+MAC+PHY的集成为开发者省去了繁琐的软件协议栈移植，缩短了开发的周期，同时卸载了MCU的负载，稳定程度也可见1斑，下图就是相干测试性能对照：

图中，我们可以清楚看到，同款ARM9 MCU上，软件协议栈和硬件协议栈网络芯片，体现出来的巨大的性能差异，全硬件TCP/IP协议栈卸载MCU 63%的负载，TCP/IP传输速率提高1倍之多。

所以，穹顶之下，数据之上的剖析，才为每个开发者带来福音。

感谢浏览！
