[Android] 给图像添加相框、圆形圆角显示图片、图像合成知识

栏目：互联网时间：2014-11-13 08:58:42

前1篇文章讲述了Android触屏setOnTouchListener实现突破缩放、移动、绘制和添加水印,继续我的"随手拍"项目完成给图片添加相框、圆形圆角显示图片和图象合成的功能介绍.希望文章对大家有所帮助.

1. 打开图片和显示assets文件中图片

首先,对XML中activity_main.xml进行布局,通过使用RelativeLayout相对布局完成(XML代码后面附).然后,在Mainctivity.java中public class MainActivity extends Activity函数添加代码以下,添加点击按钮监听事件：

//控件 private Button openImageBn; //打开图片 private Button showImageBn; //显示assets资源图片 private Button showImageBn1; //模式1加成 private Button showImageBn2; //模式2加成 private Button roundImageBn; //圆角图片 private ImageView imageShow; //显示图片 //自定义变量 private Bitmap bmp; //原始图片 private final int IMAGE_OPEN = 0; //打开图片 private Canvas canvas; //画布 private Paint paint; //画刷 @Override protected void onCreate(Bundle savedInstanceState) { super.onCreate(savedInstanceState); setContentView(R.layout.activity_main); //打开图片 openImageBn = (Button)findViewById(R.id.button1); imageShow = (ImageView) findViewById(R.id.imageView1); openImageBn.setOnClickListener(new OnClickListener() { @Override public void onClick(View v) { Intent intent = new Intent(Intent.ACTION_PICK, android.provider.MediaStore.Images.Media.EXTERNAL_CONTENT_URI); startActivityForResult(intent, IMAGE_OPEN); } }); if (savedInstanceState == null) { getFragmentManager().beginTransaction() .add(R.id.container, new PlaceholderFragment()) .commit(); } } //打开图片 protected void onActivityResult(int requestCode, int resultCode, Intent data) { super.onActivityResult(requestCode, resultCode, data); if(resultCode==RESULT_OK && requestCode==IMAGE_OPEN) { Uri imageFileUri = data.getData(); DisplayMetrics dm = new DisplayMetrics(); getWindowManager().getDefaultDisplay().getMetrics(dm); int width = dm.widthPixels; //手机屏幕水平分辨率 int height = dm.heightPixels; //手机屏幕垂直分辨率 try { //载入图片尺寸大小没载入图片本身 true BitmapFactory.Options bmpFactoryOptions = new BitmapFactory.Options(); bmpFactoryOptions.inJustDecodeBounds = true; bmp = BitmapFactory.decodeStream(getContentResolver().openInputStream(imageFileUri), null, bmpFactoryOptions); int heightRatio = (int)Math.ceil(bmpFactoryOptions.outHeight/(float)height); int widthRatio = (int)Math.ceil(bmpFactoryOptions.outWidth/(float)width); //inSampleSize表示图片占原图比例 1表示原图 if(heightRatio>1&&widthRatio>1) { if(heightRatio>widthRatio) { bmpFactoryOptions.inSampleSize = heightRatio; } else { bmpFactoryOptions.inSampleSize = widthRatio; } } //图象真正解码 false bmpFactoryOptions.inJustDecodeBounds = false; bmp = BitmapFactory.decodeStream(getContentResolver().openInputStream(imageFileUri), null, bmpFactoryOptions); imageShow.setImageBitmap(bmp); } catch(FileNotFoundException e) { e.printStackTrace(); } } //end if }

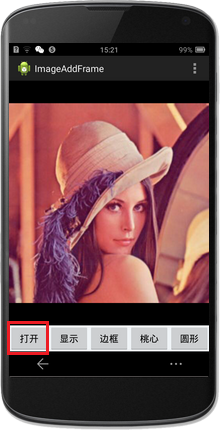

上面点击"打开"按钮能实现打开图片,而在讲述为图片添加边框时,它其实就是通过两张或多张图片的合成实现的.
在jacpy.may《Android图片处理总结》文档中建议图片不要放在drawable目录下,由于屏幕分辨率会影响图片的大小.最好放在assets目录里,它代表利用没法直接访问的原生资源(通常加载PNG透明图实现边框合成),只能以流的方式读取并且小于1M.
读取assets文件夹中图片的方法以下,首先手动添加PNG图片至assets目录,然后在omCreate函数中添加以下代码：

//显示assets中图片 showImageBn = (Button)findViewById(R.id.button2); showImageBn.setOnClickListener(new OnClickListener() { @Override public void onClick(View v) { Bitmap bitmap = getImageFromAssets("image01.png"); imageShow.setImageBitmap(bitmap); } });

再通过自定义函数getImageFromAssets实现获得图片"image01.png"：

//获得assets中资源并转换为Bitmap private Bitmap getImageFromAssets(String fileName) { //Android中使用assets目录寄存资源,它代表利用没法直接访问的原生资源 Bitmap imageAssets = null; AssetManager am = getResources().getAssets(); try { InputStream is = am.open(fileName); imageAssets = BitmapFactory.decodeStream(is); is.close(); } catch(IOException e) { e.printStackTrace(); } return imageAssets; }

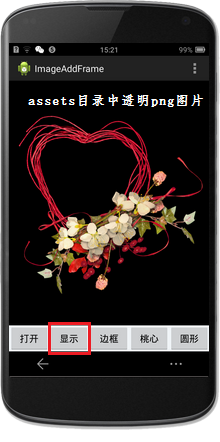

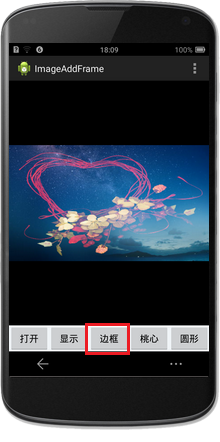

显示效果以下图所示：

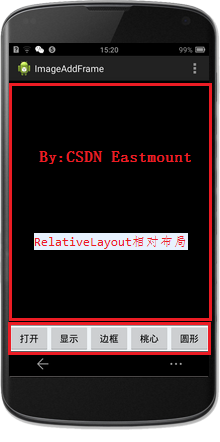

其中XML代码以下：

2. 添加相框与图片合成

然后开始完成图片合成的工作,这里我采取两种方法完成.继续在onCreate函数中添加代码：

//模式1合成图片 showImageBn1 = (Button)findViewById(R.id.button3); showImageBn1.setOnClickListener(new OnClickListener() { @Override public void onClick(View v) { Bitmap bitmap = getImageFromAssets("image01.png"); addFrameToImage(bitmap); } });

通过自定义函数addFrameToImage实现加载图片合成.首先创建1个空的可变成图对象,它的大小和配置与打开的图象相同,随后构建1个Canvas对象和1个Paint对象,在画布上绘制第1个位图对象,它成了合成操作的目标.
现在设置Paint对象上的过渡模式,通过传入1个定义操作模式的常量,实例化1个新的PorterDuffXfermode对象.然后在Canvas对象上绘制第2个位图对象,并将ImageView设置为新的位图对象.代码以下：

//图片合成1 private void addFrameToImage(Bitmap bm) //bmp原图(前景) bm资源图片(背景) { Bitmap drawBitmap =Bitmap.createBitmap(bmp.getWidth(), bmp.getHeight(), bmp.getConfig()); canvas = new Canvas(drawBitmap); paint = new Paint(); canvas.drawBitmap(bmp, 0, 0, paint); paint.setXfermode(new PorterDuffXfermode(android. graphics.PorterDuff.Mode.LIGHTEN)); //对边框进行缩放 int w = bm.getWidth(); int h = bm.getHeight(); //缩放比如果图片尺寸超过边框尺寸会自动匹配 float scaleX = bmp.getWidth()*1F / w; float scaleY = bmp.getHeight()*1F / h; Matrix matrix = new Matrix(); matrix.postScale(scaleX, scaleY); //缩放图片 Bitmap copyBitmap = Bitmap.createBitmap(bm, 0, 0, w, h, matrix, true); canvas.drawBitmap(copyBitmap, 0, 0, paint); imageShow.setImageBitmap(drawBitmap); }

第2种方法是参照《Android多媒体开发高级编程》,但是它图片104合成效果不是很好：

//模式2合成图片 showImageBn2 = (Button)findViewById(R.id.button4); showImageBn2.setOnClickListener(new OnClickListener() { @Override public void onClick(View v) { Bitmap bitmap = getImageFromAssets("image07.png"); //第2种合成方法 imageShow.setImageBitmap(addFrameToImageTwo(bitmap)); } });

然后通过自定义函数实现：

//图片合成 private Bitmap addFrameToImageTwo(Bitmap frameBitmap) //bmp原图 frameBitmap资源图片(边框) { //bmp原图创建新位图 int width = bmp.getWidth(); int height = bmp.getHeight(); Bitmap drawBitmap =Bitmap.createBitmap(width, height, Config.RGB_565); //对边框进行缩放 int w = frameBitmap.getWidth(); int h = frameBitmap.getHeight(); float scaleX = width*1F / w; //缩放比如果图片尺寸超过边框尺寸会自动匹配 float scaleY = height*1F / h; Matrix matrix = new Matrix(); matrix.postScale(scaleX, scaleY); //缩放图片 Bitmap copyBitmap = Bitmap.createBitmap(frameBitmap, 0, 0, w, h, matrix, true); int pixColor = 0; int layColor = 0; int newColor = 0; int pixR = 0; int pixG = 0; int pixB = 0; int pixA = 0; int newR = 0; int newG = 0; int newB = 0; int newA = 0; int layR = 0; int layG = 0; int layB = 0; int layA = 0; float alpha = 0.8F; float alphaR = 0F; float alphaG = 0F; float alphaB = 0F; for (int i = 0; i < width; i++) { for (int k = 0; k < height; k++) { pixColor = bmp.getPixel(i, k); layColor = copyBitmap.getPixel(i, k); // 获得原图片的RGBA值 pixR = Color.red(pixColor); pixG = Color.green(pixColor); pixB = Color.blue(pixColor); pixA = Color.alpha(pixColor); // 获得边框图片的RGBA值 layR = Color.red(layColor); layG = Color.green(layColor); layB = Color.blue(layColor); layA = Color.alpha(layColor); // 色彩与纯黑色相近的点 if (layR < 20 && layG < 20 && layB < 20) { alpha = 1F; } else { alpha = 0.3F; } alphaR = alpha; alphaG = alpha; alphaB = alpha; // 两种色彩叠加 newR = (int) (pixR * alphaR + layR * (1 - alphaR)); newG = (int) (pixG * alphaG + layG * (1 - alphaG)); newB = (int) (pixB * alphaB + layB * (1 - alphaB)); layA = (int) (pixA * alpha + layA * (1 - alpha)); // 值在0~255之间 newR = Math.min(255, Math.max(0, newR)); newG = Math.min(255, Math.max(0, newG)); newB = Math.min(255, Math.max(0, newB)); newA = Math.min(255, Math.max(0, layA)); //绘制 newColor = Color.argb(newA, newR, newG, newB); drawBitmap.setPixel(i, k, newColor); } } return drawBitmap; }

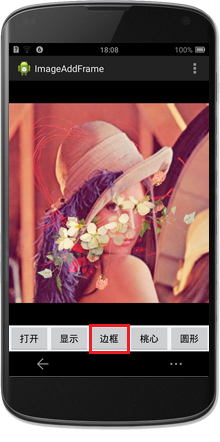

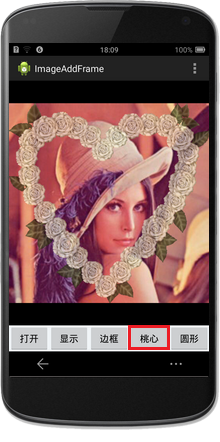

它的运行效果以下所示,其中前2附图是方法1,但是它的合成效果不是很优秀,而第3张图是第2种方法,但是它的响应时间略微要长些.

在第1种方法通过PoterDuffXfermode类作为过渡模式,该类因Thomas Porter和Tom Duff而得名,他们于1984年在ACM SIGGRAPH计算机图形学发表“Compositing digital images(合成数字图象)”的文章,它介绍了彼此堆叠绘制图象的不同规则.这些规则定义了哪些图象的哪些部份将出现在结果输出中.
在Android的PorterDuff.Mode类中罗列了Porter和Duff及其他更多人制定的规则.
android.graphics.PorterDuff.Mode.SRC:此规则意味着只绘制源图象,当前它正是利用此规则的Paint对象.
android.graphics.PorterDuff.Mode.DST:此规则意味着只显示目标图象,在已有画布上的初始图象.

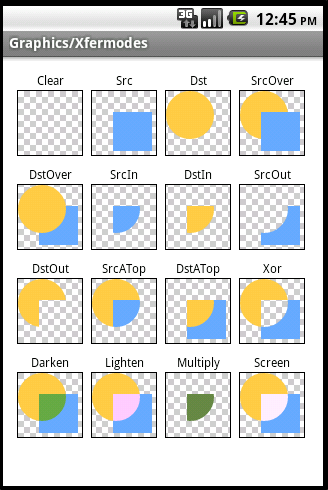

以下图所示,定义Mode值以下：

其中,有4个规则定义了当1幅图象放置在另外一幅图象上时如何合成这两幅图象,它是我们常常使用的值：
android.graphics.PorterDuff.Mode.LIGHTEN:取得每一个位置上两幅图象中最亮的像素并显示.
android.graphics.PorterDuff.Mode.DARKEN:取得每一个位置上两幅图象中最暗的像素并显示.
android.graphics.PorterDuff.Mode.MULTIPLY:将每一个位置的两个像素相乘,除以255,使用该值创建1个新的像素进行显示.结果色彩=顶部色彩*底部色彩/255.
android.graphics.PorterDuff.Mode.SCREEN:反转每一个色彩,履行相同操作.结果色彩=255-(((255-顶部色彩)*(255-底部色彩))/255)

3. 圆形和圆角矩形显示图片

最后讲述如何实现圆形和圆角矩形显示图片,在onCreate函数中添加以下代码：

//圆角合成图片 roundImageBn = (Button)findViewById(R.id.button5); roundImageBn.setOnClickListener(new OnClickListener() { @Override public void onClick(View v) { imageShow.setImageBitmap(getRoundedCornerBitmap(bmp) ); } });

然后通过自定义函数getRoundedCornerBitmap实现圆形：

//生成圆角图片 private Bitmap getRoundedCornerBitmap(Bitmap bitmap) { Bitmap roundBitmap = Bitmap.createBitmap(bitmap.getWidth(), bitmap.getHeight(), Config.ARGB_8888); Canvas canvas = new Canvas(roundBitmap); int color = 0xff424242; Paint paint = new Paint(); //设置圆形半径 int radius; if(bitmap.getWidth()>bitmap.getHeight()) { radius = bitmap.getHeight()/2; } else { radius = bitmap.getWidth()/2; } //绘制圆形 paint.setAntiAlias(true); canvas.drawARGB(0, 0, 0, 0); paint.setColor(color); canvas.drawCircle( bitmap.getWidth()/ 2, bitmap.getHeight() / 2, radius, paint); paint.setXfermode(new PorterDuffXfermode(Mode.SRC_IN)); canvas.drawBitmap(bitmap, 0, 0, paint); return roundBitmap; }

一样,如果把该函数里面内容替换便可实现圆形矩形显示图片：

private Bitmap getRoundedCornerBitmap(Bitmap bitmap) { //绘制圆角矩形 Bitmap roundBitmap = Bitmap.createBitmap(bitmap.getWidth(), bitmap.getHeight(), Config.ARGB_8888); Canvas canvas = new Canvas(roundBitmap); int color = 0xff424242; Paint paint = new Paint(); Rect rect = new Rect(0, 0, bitmap.getWidth(), bitmap.getHeight()); RectF rectF = new RectF(rect); float roundPx = 80; //转角设置80 //绘制 paint.setAntiAlias(true); canvas.drawARGB(0, 0, 0, 0); paint.setColor(color); canvas.drawRoundRect(rectF, roundPx, roundPx, paint); paint.setXfermode(new PorterDuffXfermode(Mode.SRC_IN)); canvas.drawBitmap(bitmap, rect, rect, paint); }

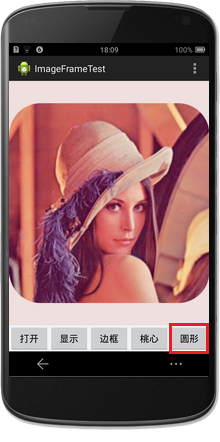

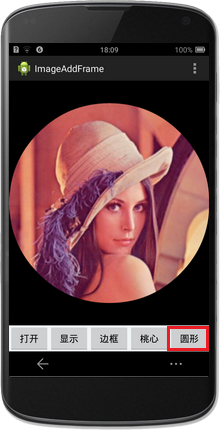

运行结果以下图所示：

总结：
该文章主要讲述如何给图象增加相框,圆角显示图象和图象合成的介绍.里面主要通过源码并有详细的进程,为何要写这篇文章？由于在图象处理中我认为这类添加边框、改变边框、图片合成都属于同1种类型的变化和渲染.该图象处理软件还没有整合,推荐大家看下面资料中两本书.
    最后希望文章对大家有所帮助,如果有不足或毛病的地方请见谅！不论如何,我觉得这篇文章自己写得不错,自己先给自己1个赞吧！加油(^o^)/~
    下载地址：http://download.csdn.net/detail/eastmount/8102845

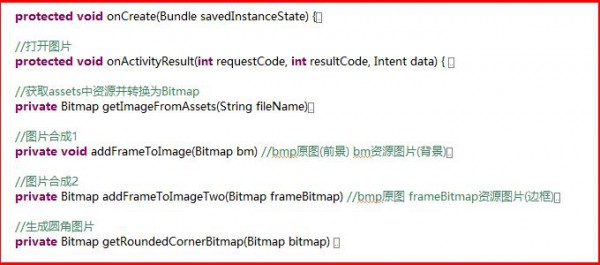

    源码基本格式以下图所示：

(By:Eastmount 2014⑴0⑶1 夜3点 http://blog.csdn.net/eastmount)
参考资料与推荐博文：

1.最该感谢的是两本书的作者《Android多媒体开发高级编程》和《Android图片处理总结著:jacpy.may》,网上很多资料都是它们.
2.android图象处理系列之6－－给图片添加边框（下）－图片叠加
作者-SJF0115 他是转载了该书的1些文章,也非常不错.
3.Android 图片合成：添加蒙板效果不规则相框透明度渐变效果的实现
作者-HappyDelano 非常不错的文章,讲述了4张图实现桃心显示的效果.
4.Android图片合成作者-johnlxj 讲述了图片合成的实现进程.
5.Android 完善实现图片圆角和圆形(对实现进行分析)
作者-鸿洋_ 该作者很多android文章都非常不错
6.android 画图之setXfermode 作者-lipeng88213 推荐起链接的Android图片倒影
7.Android ImageView点击选中后添加边框作者-黑米粥该方法在切换图片中实用
8.android 轻松实现在线即时聊天【图片、语音、表情、文字】作者-anonymousblogs
