Graphx实现剖析
概要
图的并行化处理一直是一个非常热门的话题，这里头的重点有两个，一是如何将图的算法并行化，二是找到一个合适的并行化处理框架。Spark作为一个非常优秀的并行处理框架，集成了一些并行化的算法也是理所当然。
Graphx是一些图的常用算法在Spark上的并行化实现，同时提供了丰富的API接口。本文就Graphx的代码架构及PageRank在Graphx中的具体实现做一个初步的学习。
Google为什么赢得了搜索引擎大战
当Google还在起步的时候，在搜索引擎领域，Yahoo!正如日中天，红的发紫。显然，在Google面前的是一堵让人几乎没有任何希望的墙。但世事难料，现在“外事问谷歌”成了不争的事实。
这种转换到底是如何形成的了，有一个因素是这样的，那就是Google发明了显著提高搜索准确率的PageRank算法。如果说PageRank算法的提出让谷歌牢牢站稳了搜索引擎大战的脚跟，这是毫不夸张的。个人认为，搜索引擎有几个要考虑的关键因素：
- 要想吸引用户，就必须要有出色的搜索准确率
- 有了用户，才能做广告投放，提高广告投放的针对性就可以盈利
上述两个方面都有非常优秀的算法。
废话少述，回到正题。PageRank算法是图论的一个具体应用，下面转到图论。
图论简介
图的组成
离散数学中非常重要的一个部分就是图论，下面是一个无向连通图
顶点（vertex）
上图中的A、B、C、D、E称为图的顶点。
边
顶点与顶点之间的连线称之为边。
图的数学表示
读大学的时候，一直没有想明白为什么要学劳什子的线性代数。直到这两天看《数学之美》一书时，才发觉，线性代数在一些计算机应用领域，那简直就是不可或缺啊。
我们比较容易理解的平面几何和立体几何（一个是二维，一个是三维），而线性代数解决的其实是一个高维问题，由于无法直觉的感受到，所以很难。如果想比较通俗的理解一下数学为什么有这么多的分支及其内在关联，强烈推荐读一下《数学桥对高等数学的一次观赏之旅》。

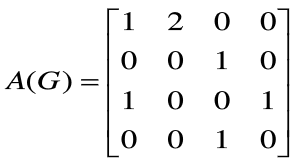

在数学中，用什么来表示图呢，答案就是线性代数里面的矩阵，想想看，图的关联矩阵，图的邻接矩阵。总之就是矩阵，线性代数一下子有用了。下面是一个具体的例子。
图的并行化处理

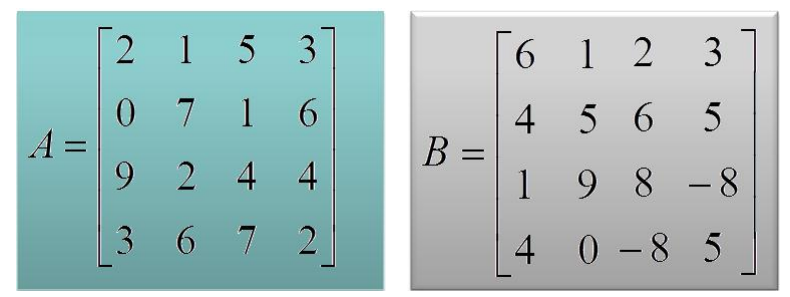

刚才说到图可以用矩阵来表示，图的并行化问题在某种程度上就被转化为矩阵运算的并行化问题。那么以矩阵的乘法为例，看看其是否可以并行化处理。以矩阵 A X B 为例，说明并行化处理过程。

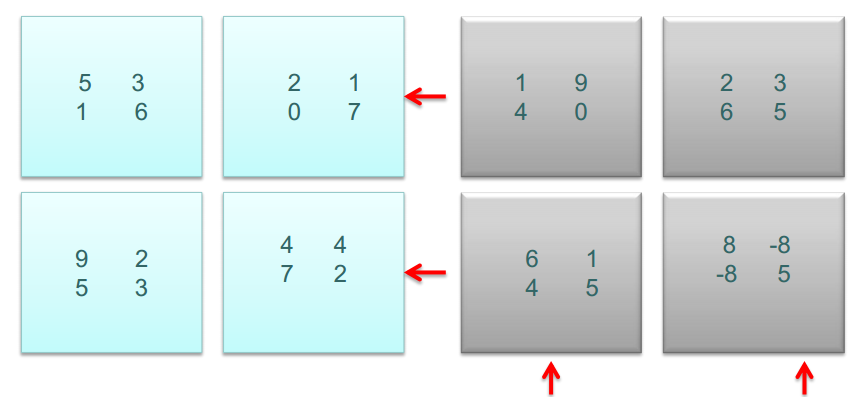

将上述的矩阵A和B划分为四个部分，如下图所示

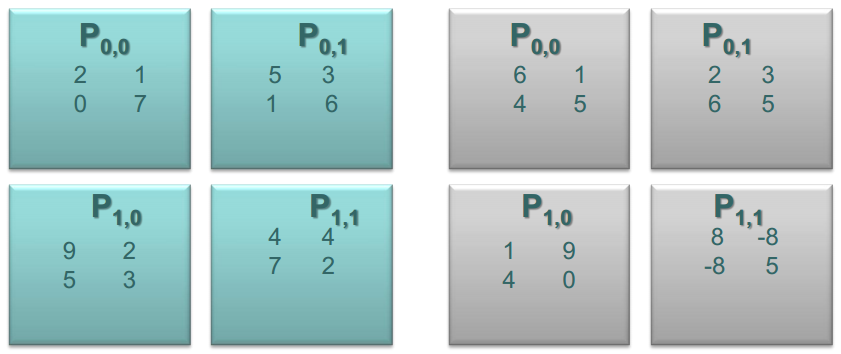

首次对齐之后

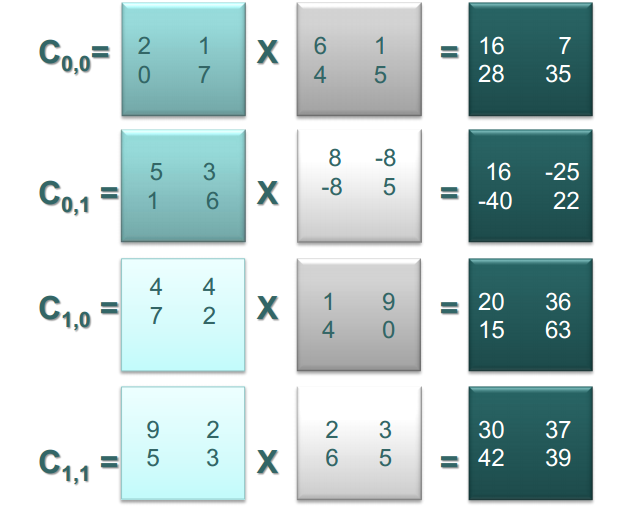

子矩阵相乘

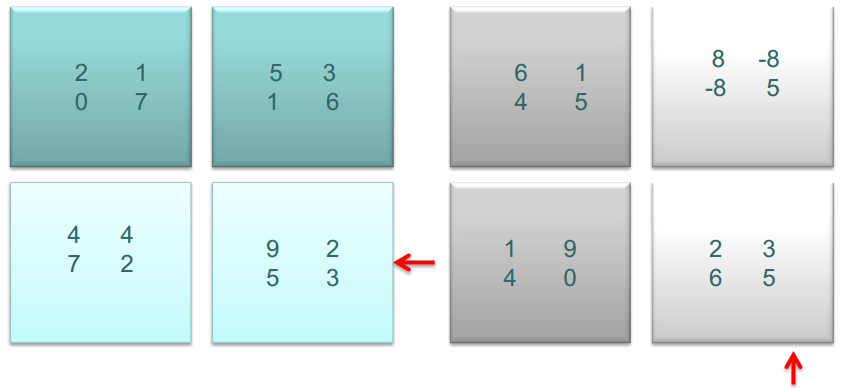

相乘之后，A的子矩阵左移，B的子矩阵上移

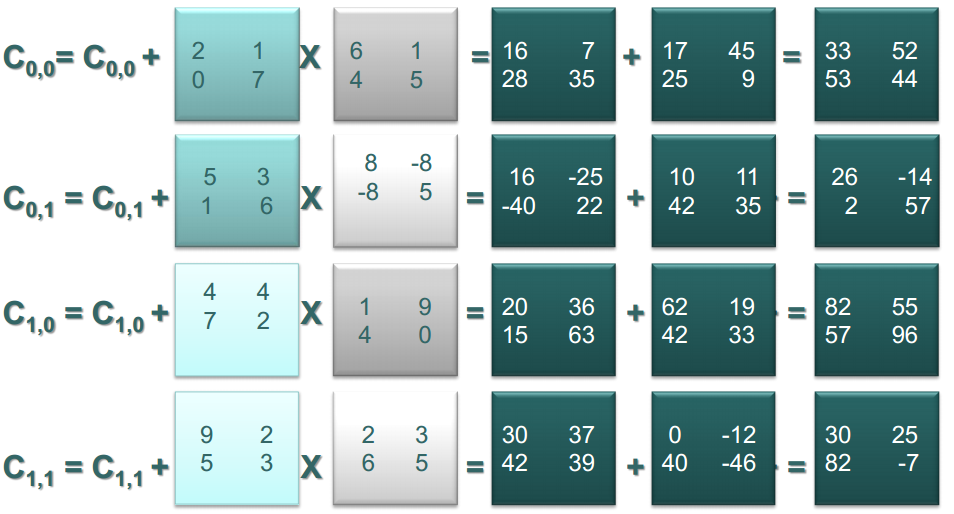

计算结果合并
图的并行化处理框架，从Pregel说起。上一节的重点有两点：
- 图用矩阵来表示，对图的运算就是矩阵的运算
- 矩阵乘法运算可以并行化，动态演示其并行化的原理

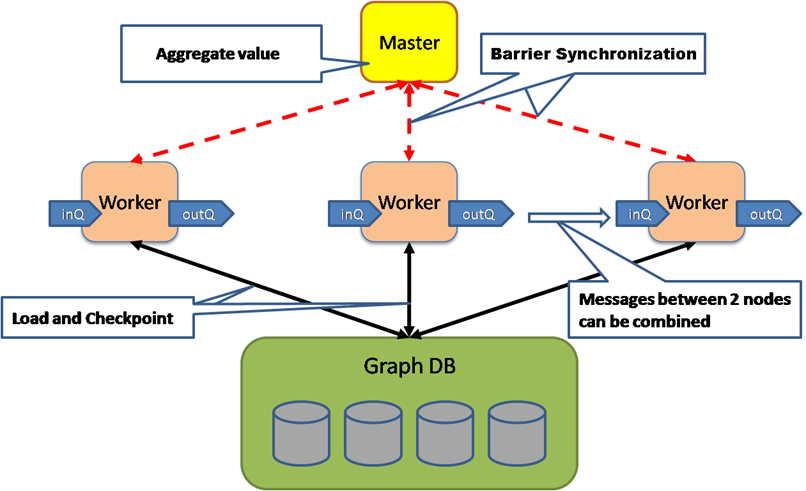

那有没有一种合适的并行化处理框架可以用来进行图的计算呢？那你肯定想到了MapReduce。MapReduce尽管也是一个不错的并行化处理框架，但在图计算方面，有许多缺点，主要是计算的中间过程需要存储到硬盘，效率很低。Google针对图的并行处理，专门提出了一个了不起的框架Pregel。其执行时的动态视图如下所示。Pregel有如下优点：
- 级联可扩性好，即Scalability
- 容错性强
- 能够很好的表示各种图的常用算法

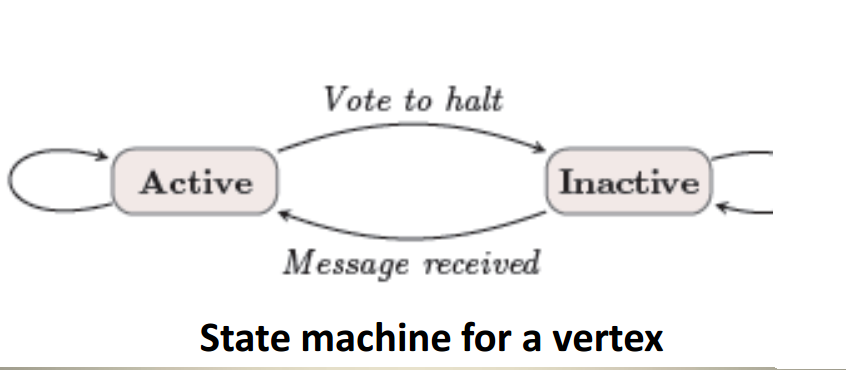

Pregel的计算模型
计算模型如下图所示，重要的有三个
- 作用于每个顶点的处理逻辑 vertexProgram
- 消息发送，用于相邻节点间的通讯 sendMessage
- 消息合并逻辑 messageCombining
Pregel在Spark中的实现

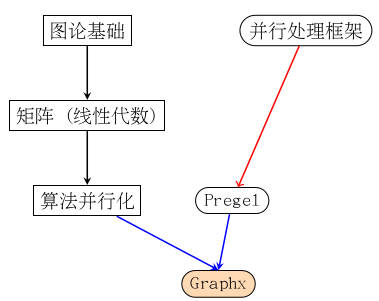

非常感谢你能坚持看到现在，这篇博客内容很多，有点难。我想还是上一幅图将其内在逻辑整一下再继续说下去。
该图要表示的意思是这样的，Graphx利用了Spark这样了一个并行处理框架来实现了图上的一些可并行化执行的算法。本篇博客要表达的意思就是上面加红的这句话，请诸位看官仔细理解。
- 算法是否能够并行化与Spark本身无关
- 算法并行化与否的本身，需要通过数学来证明
- 已经证明的可并行化算法，利用Spark来实现会是一个错的选择，因为Graphx支持pregel的图计算模型
Graphx中的重要概念
Graph
毫无疑问，图本身是graphx中一个非常重要的概念。
成员变量
Graph中重要的成员变量分别为
- vertices
- edges
- triplets
为什么要引入triplets呢，主要是和Pregel这个计算模型相关，在triplets中，同时记录着edge和vertex. 具体代码就不罗列了。
成员函数
函数分成几大类
- 对所有顶点或边的操作，但不改变图结构本身，如mapEdges、mapVertices
- 子图，类似于集合操作中的filter subGraph
- 图的分割，即paritition操作，这个对于Spark计算来说，很关键，正是因为有了不同的Partition，才有了并行处理的可能，不同的PartitionStrategy，其收益不同。最容易想到的就是利用Hash来将整个图分成多个区域
- outerJoinVertices 顶点的外连接操作
图的运算和操作 GraphOps
图的常用算法是集中抽象到GraphOps这个类中，在Graph里作了隐式转换，将Graph转换
GraphOps
implicit def graphToGraphOps[VD: ClassTag, ED: ClassTag]
(g: Graph[VD, ED]): GraphOps[VD, ED] = g.ops支持的操作如下
- collectNeighborIds
- collectNeighbors
- collectEdges
- joinVertices
- filter
- pickRandomVertex
- pregel
- pageRank
- staticPageRank
- connectedComponents
- triangleCount
- stronglyConnectedComponents
RDD
RDD是Spark体系的核心，那么Graphx中引入了哪些新的RDD呢，有俩，分别为
- VertexRDD
- EdgeRDD
较之EdgeRdd，VertexRDD更为重要，其上的操作也很多，主要集中于Vertex之上属性的合并，说到合并就不得不扯到关系代数和集合论，所以在VertexRdd中能看到许多类似于sql中的术语，如
- leftJoin
- innerJoin
至于leftJoin、innerJoin、outerJoin的区别，建议谷歌一下，不再赘述。
Graphx场景分析
图的存储和加载
在进行数学计算的时候，图用线性代数中的矩阵来表示，那么如何进行存储呢？
学数据结构的时候，老师肯定说过好多的办法，不再
