EA+svn实现UML的版本控制

栏目:互联网时间:2014-09-08 05:10:04

一.安装软件

   1.VisualSvn Server svn服务器

    2.Tortoise Svn svn客户端

    3.Slik-Subversion-1.7.8-x64版本控制插件

    4.Enterprise Architect

二.设置EA版本控制

     1. 建一个文件夹作为EA的工作空间

     2. 使用SVN检出已有的ea项目到新建的EA工作空间

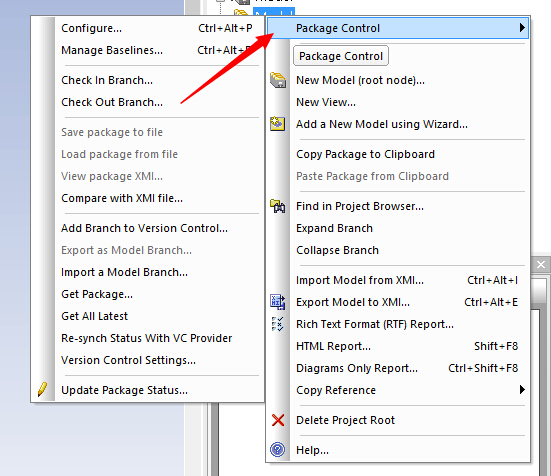

     3. 在EA中新建一个项目,右击Model――Package Controll――Version Controll Settings

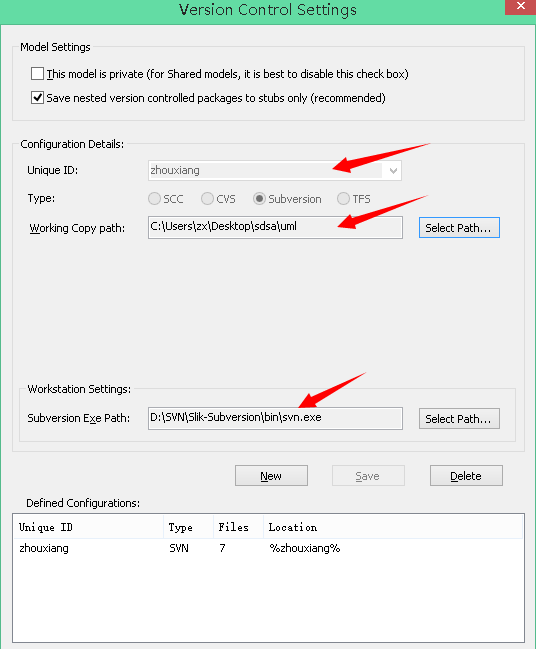

         其中Unique ID随意输入,Working Copy path 为EA工作空间中检索出的EA项目位置,Subversion Exe path 为svn插件安装目录中的svn.exe路径.

三.将EA项目迁入svn

     若现在svn中没有EA项目则通过以下步骤将EA项目导入到svn库中




四.将EA项目从svn中迁出到EA中

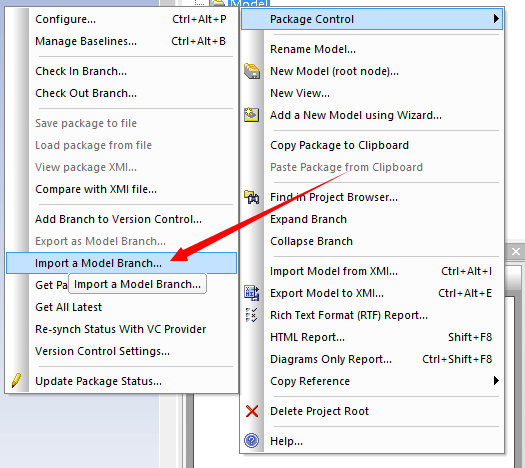

     以下步骤为如何从svn中迁出项目到EA中



五.修改uml图并更新到svn

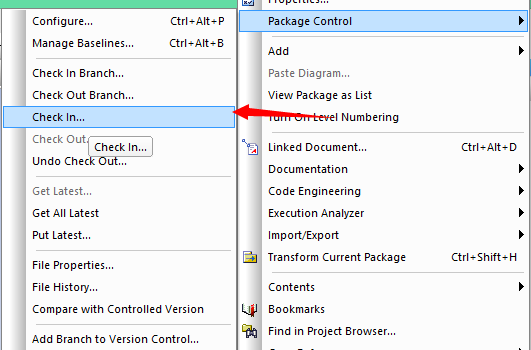

    从svn中迁出的项目是锁定状态,修改之前需要Check Out一下,Check Out 之前图标呈锁定状态,如图


从svn中Check Out项目以便编辑修改

check out 之后项目图标状态,如图:



接下来就可以在EA中修改、编辑、添加UML图了,然后按以下步骤即可将EA项目提交到svn中



六.总结

     将一个大系统的UML设计划分为若干个小模块,通过svn版本控制使得系统设计、开发人员可以相互合作完成整个项目的UML设计,实现各个部分的整合及版本控制,从而加快团队的开发 速度和效率。
