MPEG-TS基础2
MPEG2的3类帧

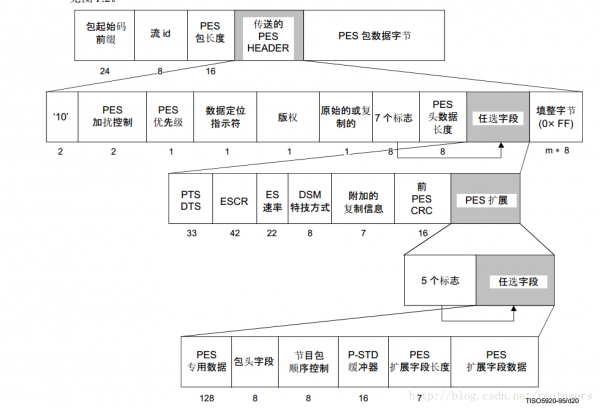

PES包的结构：
MPEG⑵传送流系统层
为了实现解码同步，在PES中插入PTS和DTS和相干的系列标志符。

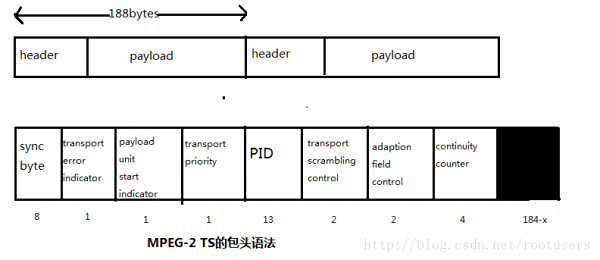

由图可以看出，TS由4B的包头，可变长度的调剂头和负载构成。包头由同步字节，1b传送数据包过失唆使，1b净荷单元起始唆使，1b传送优先权，13b的包标识符PID，2b传送加扰控制，2b调剂字段控制和4b连续计数器组成。
净荷起始唆使表示打包的原始流PES数据包字头或包括与节目有关的PES信息的起始端，是不是出现在该TS包的净荷中。
调剂字段控制表示在在包头后面是不是有调剂端和或净荷。
连续计数器中的数值对具有相同PID值的净荷而言，从0⑴5连续循环，用来在解码端检测是不是有丢失的TS包。
除各节目的各个传送流外，还应有节目专用信息PSI，PSI数据由固定字长的整体字头和可变字长的节目清单表PAT或单节目映照表PMT和4b的CRC组成。

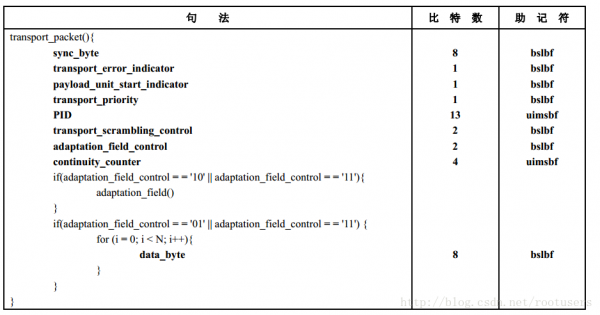

MPEG⑵传送流包语法结构
TS包中负载传送的信息主要有4种类型：
1.视频和音频的PES包和辅助数据。
2.描写单路节目的节目映照表(PMT)与描写多路节目复用信息的节目关联表(PAT)和对CA系统所要求的条件访问表（CAT）。
3.各种业务信息表。
4.DVB数据广播信息，包括数据管道，异步数据报，同步，被同步数据流，多协议封装，循环数据，循环对象。
MPEG-TS包头语法结构：
・sync_byte:1B 值为0x47。
・payload_unit_start_indicator:1b长度。
当TS包带有PES包数据时，payload_unit_start_indicator值为1时，表示TS包的负载以PES包的第1个字节开始，值为0，表示TS包开始的不是PES包。
当TS包带有PSI数据时，payload_unit_start_indicator值为1时，表示TS包带有PSI部份的第1个字节，即第1个字节带有指针pointer_field;置为0，表示TS包不带有1个PSI部份的第1个字节，即在有效净荷中没有指针的pointer_field.
空包payload_unit_start_indicator应置为0.
・PID：13b。表示净荷的数据类型。PID=0x0000，表示净荷的数据位节目关联表。
PID取值分配：
MPEG⑵ TS包调剂字段：
调剂字段是1个可边长的域，它是由存在于TS包头中的调剂字段控制值来标识的。
