CCNA网络技术实验手册:交换机远程telnet管理

【实验环境】

Cisco Packet Tracer 5.3.2

【实验目的】

练习配置交换机的远程telnet管理

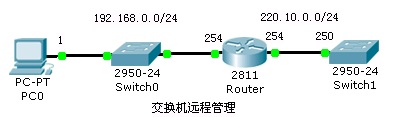

【实验拓扑】

【实验步骤】

1、按拓扑图连接设备，路由器只配置接口IP，无需路由

PC0:192.168.0.1/24

Router f0/0:192.168.0.254/24

Router f0/1:220.10.0.254/24

2、打开交换机CLI

配置管理VLAN地址，记得no shutdown
Switch(config)#int vlan 1
Switch(config-if)#ip add 220.10.0.250 255.255.255.0
Switch(config-if)#no shut
Switch(config-if)#exit

一定记得配置默认网关，否则交换机无法找到回去的路径
Switch(config)#ip default-gateway 220.10.0.254

配置交换机telnet连接
Switch(config)#lin vty 0 4
Switch(config-line)#password slyar.com
Switch(config-line)#login
Switch(config-line)#end

3、在PC0上测试远程telnet

PC>telnet 220.10.0.250
Trying 220.10.0.250 ...Open
User Access Verification
Password:
Switch>
