CCNP实验:隧道技术解决OSPF区域分割问题

栏目:服务器时间:2013-10-04 12:22:43

【实验环境】 veryhuo.com

C3640-IK9O3S-M Version 12.4(10) veryhuo.com

【实验目的】

隧道技术解决OSPF区域分割问题 liehuo.net

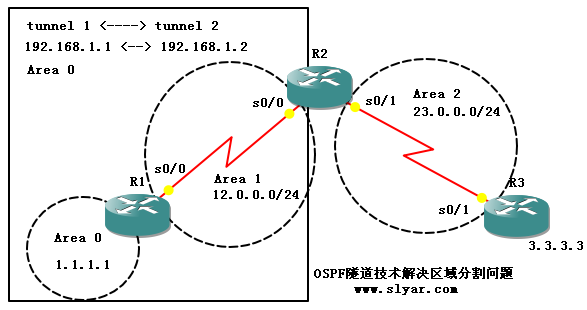

【实验拓扑】

liehuo.net

veryhuo.com

【实验描述】

liehuo.net

Area 2与Area 0没有直接相连,通过在R1和R2上创建tunnel接口,使得R2通过隧道直接接入Area 0来解决区域分割问题。

veryhuo.com

【实验步骤】 liehuo.net

1、R1基本配置

liehuo.net

!
interface Loopback0
ip address 1.1.1.1 255.255.255.255
!
interface Serial0/0
ip address 12.0.0.1 255.255.255.0
clock rate 64000
!
router ospf 110
router-id 1.1.1.1
network 1.1.1.1 0.0.0.0 area 0
network 12.0.0.0 0.0.0.255 area 1
! liehuo.net

2、R2基本配置 veryhuo.com

!
interface Serial0/0
ip address 12.0.0.2 255.255.255.0
!
interface Serial0/1
ip address 23.0.0.1 255.255.255.0
clock rate 64000
!
router ospf 110
router-id 2.2.2.2
network 12.0.0.0 0.0.0.255 area 1
network 23.0.0.0 0.0.0.255 area 2
!

veryhuo.com

3、R3基本配置 veryhuo.com

!
interface Loopback0
ip address 3.3.3.3 255.255.255.255
!
interface Serial0/1
ip address 23.0.0.2 255.255.255.0
!
router ospf 110
router-id 3.3.3.3
log-adjacency-changes
network 3.3.3.3 0.0.0.0 area 2
network 23.0.0.0 0.0.0.255 area 2
! '网

此时Area 2由于没有与Area 0直接相连而无法正常获取路由信息

4、在R1上创建tunnel接口指向R2 liehuo.net

//创建隧道接口,接口id任意
interface Tunnel1
//为隧道接口设置逻辑地址,任意,与对端逻辑接口处于同网段即可
ip address 192.168.1.1 255.255.255.0
//设置隧道源,为本地接口
tunnel source 12.0.0.1
//设置隧道目的,为对端接口
tunnel destination 12.0.0.2 liehuo.net

5、在R2上创建tunnel接口指向R1

#网

interface Tunnel1
ip address 192.168.1.2 255.255.255.0
tunnel source 12.0.0.2
tunnel destination 12.0.0.1 liehuo.net

6、测试隧道

-网

//在R2上ping隧道对端的逻辑地址,只要隧道源与隧道目的之间有路由,隧道即可成功创建,此时R2相当于直接挂在R1上
R2#ping 192.168.1.1
Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.1, timeout is 2 seconds:
!!!!!
Success rate is 100 percent (5/5), round-trip min/avg/max = 16/33/84 ms
