Openstack Neutron学习手册

Neutron 的设计目标是实现“网络即服务”，为了到达这1目标，在设计上遵守了基于“软件定义网络”实现网络虚拟化的原则，在实现上充分利用了 Linux 系统上的各种网络相干的技术。理解了 Linux 系统上的这些概念将有益于快速理解 Neutron 的原理和实现。

1. OpenStack经典部署模式

• 3节点（控制节点，计算节点，网络节点）部署模式

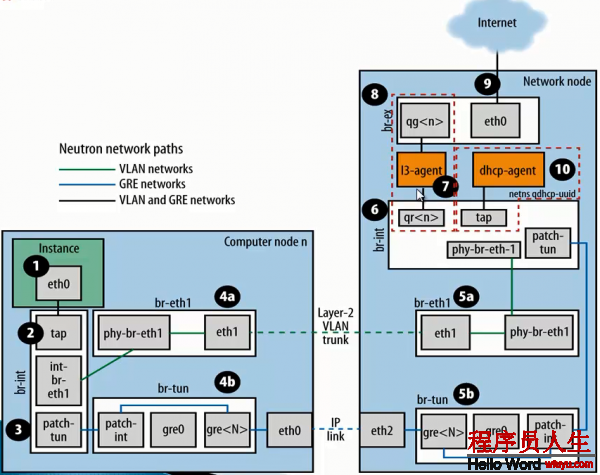

• Vlan模式与Gre模式对照

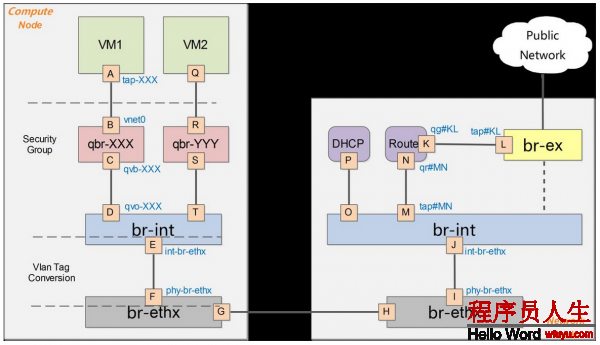

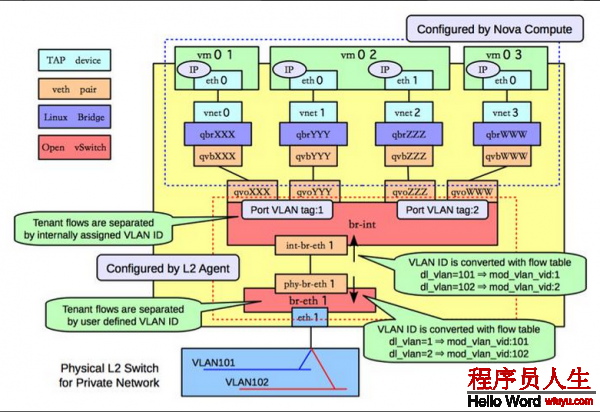

  1. Vlan模式
     在vlan模式下，vlan tag的转换是在br-int和br-ethx两个网桥上进行，将openVswitch虚拟的vlanId转换为真是的物理的vlanId。即br-int负责从int-br-ethX过来的包（带外部vlan）转换为内部vlan，而br-ethx负责从phy-br-ethx过来的包（带内部vlan）转化为外部的vlan。
     同时，在VLAN模式下，没有br-tun通道网桥。

  2. GRE模式
     Neutron网络数据包进出Internet进程以下图：


2. Linux网络基础

• bridge：网桥，Linux中用于表示1个能连接不同网络装备的虚拟装备，linux中传统实现的网桥类似1个hub装备，bridge相连的所有接口都可以收到数据包。而ovs管理的网桥1般类似交换机。

• br-int：bridge-integration，综合网桥，经常使用于表示实现主要内部网络功能的网桥。

• br-ex：bridge-external，外部网桥，通常表示负责跟外部网络通讯的网桥。

• GRE：General Routing Encapsulation，1种通过封装来实现隧道的方式。在openstack中1般是基于L3的gre，即original pkt/GRE/IP/Ethernet

• VETH：虚拟ethernet接口，通常以pair的方式出现，1端发出的网包，会被另外一端接收，可以构成两个网桥之间的通道。虚拟网络对VETH，实现了不同虚拟网络的联通。

• qvb：neutron veth, Linux Bridge-side

• qvo：neutron veth, OVS-side

• TAP装备：摹拟1个2层的网络装备，可以接受和发送2层网包。

• TUN装备：摹拟1个3层的网络装备，可以接受和发送3层网包。

• iptables：Linux 上常见的实现安全策略的防火墙软件。

• Vlan：虚拟 Lan，同1个物理 Lan 下用标签实现隔离，可用标号为1⑷094。

• VXLAN：1套利用 UDP 协议作为底层传输协议的 Overlay 实现。1般认为作为 VLan 技术的延伸或替换者。

• namespace：用来实现隔离的1套机制，不同 namespace 中的资源之间彼此不可见。

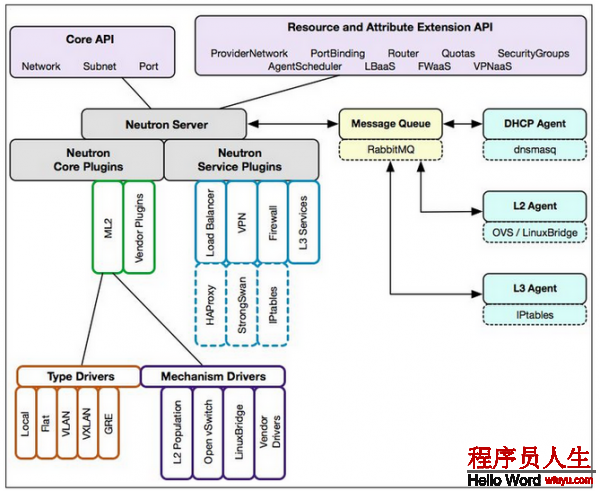

3. Neutron架构解析

• Neutron，其实和其他的OpenStack组件差不多，他都是1个中间层，自己基本不干具体的活，通过插件的机制，调用第3方的组件来完成相干的功能。

• 对Neutron来讲，在Havana版本前，支持Linux Bridge和Openvswitch两种插件。后来发现直接通过Neutron去调用插件的方式，有些不够理想。

  1. linux bridge和ovs，实现功能的代码，其实有很大部份是重复的，这样让人感觉很不爽
  2. 出于功能和性能的斟酌，有些场景下，需要同时使用linux bridge和OVS，采取这类直接调用插件的模式，是没法实现的。

• 在H版本以后，社区就推出1个Neutron插件 Modular Layer 2 (ml2) plugin，这个插件底下调用linux bridge和ovs两个Driver。

• linuxbridge和OVS，可以干的活是支持不同的网络，目前这两种Driver，都可以实现下面几种网络功能。

• OpenStack的网络里，可以有4种的网络流量

  1. 管理网络：消息队列和数据库访问的网络
  2. API网络：外部调用API
  3. External：连接外网（provider 网络）
  4. Guest：虚拟机相互通讯网络 （Tenant 网络）
     4种网络里，和Neutron有关的就是External和Guest，Provider网络和Tenant 网络。
     对Provider 网络和Tenant 网络，技术实现基本都是1样的，区分仅仅在于
     Provider 网络，是有管理员创建
     Tenant 网络，是由用户自己创建
     Provider 网络，经常使用的网络是：Flat和Vlan。vxlan基本是没有使用的可能性。Tenant 网络，可以设置的选项就是 vlan，vxlan和flat，local主要是测试使用。

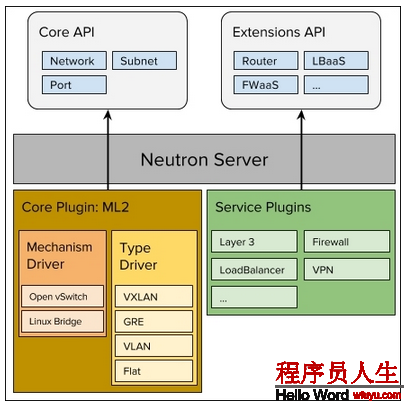

4. Neutron模块分析

• 类似于各个计算、存储节点被虚拟化为计算、存储资源池，Openstack所在的全部物理网络在Neutron中也被虚拟化为网络资源池。通过对网络资源的划分和可扩大性，Neutron能够为每一个租户提供独立的虚拟网络环境。
  1）位于最上层的Neutron Server充当1个门派中的“掌门人”角色（RESTful Server），负责接受来自外部门派（项目）的API要求，比如Nova API创建网络的要求。
  2）位于中间层的Neutron plugin充当1个门派中的“信使”角色，负责转达最高层指令给下面的人。
  3）位于下层的Neutron Agent充当1个门派中“干活”角色，负责履行1些具体的任务和操作。

  1）neutron-server作为Neutron中的唯逐一个服务进程，承当着接受用户REST API要求并分发处理的任务。
  2）Exten API ：L3（ router）、L4(tcp/udp firewall)及L7(load balancer)
  3）neutron-server（相当于REST API Server）负责将收到的REST API要求交由Plugin来进行相干处理。可以看出，这其实就是1个web服务器要完成的事情，将http要求转化为对资源的操作（通过plugin的方法调用），并返回响应。

• Neutron分别提供了2层（L2）vSwitch交换和3层（L3）Router路由抽象的功能，对应于物理网络环境中的交换机和路由器实现。具体实现了以下功能：
  1） Router：为租户提供路由、NAT等服务。
  2）Network：对应于1个真实物理网络中的2层局域网（VLAN），从租户的的角度而言，是租户私有的。
  3） Subnet：为网络中的3层概念，指定1段IPV4或IPV6地址并描写其相干的配置信息。它附加在1个2层Network上，指明属于这个network的虚拟机可以使用的IP地址范围。


• Neutron中最为核心的工作便是对2层物理网络network的抽象与管理。
  虚拟机的网络功能由虚拟网卡（vNIC）提供，Hypervisor可以为每一个虚拟机创建1个或多个vNIC，从虚拟机的角度动身，这些vNIC同等于物理的网卡，为了实现与传统物理网络1样的网络功能，与物理网卡1样，Switch也被虚拟化成虚拟交换机（OpenvSwitch），各个vNIC连接在vSwitch的端口（br-int）上，最后这些vSwitch通过物理服务器的物理网卡访问外部的物理网络。

• 对1个虚拟的2层网络结构而言，主要是完成两种网络装备的虚拟化，即物理网卡和交换装备。在Linux环境下网络装备的虚拟化主要有以下几种情势：

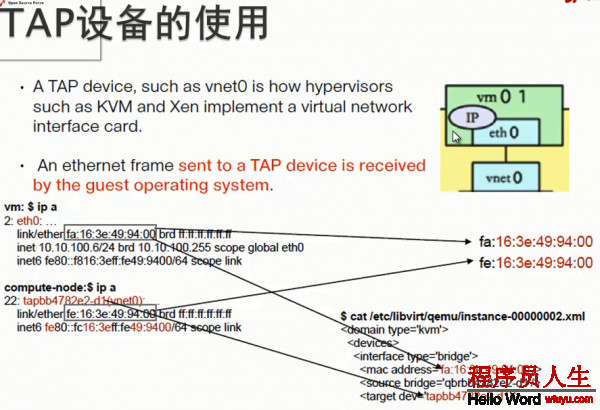

  1. TAP/TUN/VETH
     提到Neutron的虚拟网络功能实现，不能不先提基于Linux内核级的虚拟装备。
     TAP/TUN/VETH是Linux内核实现的1对虚拟网络装备，TAP工作在2层，收发的是 MAC 层数据帧；TUN工作在3层，收发的是 IP 层数据包。Linux 内核通过TAP/TUN装备向绑定该装备的用户程序发送数据，反之，用户程序也能够像操作硬件网络装备1样，通过TAP/TUN装备接收数据。
     基于TAP装备，实现的是虚拟网卡的功能，当1个TAP装备被创建时，在Linux的装备文件目录下将会生成1个对应的字符装备文件（/dev/tapX文件），而运行其上的用户程序即可以像使用普通文件1样打开这个文件进行读写。
     VETH装备总是成对出现的，接收数据的1端会从另外一端发送出去，理解为1根虚拟的网线便可。

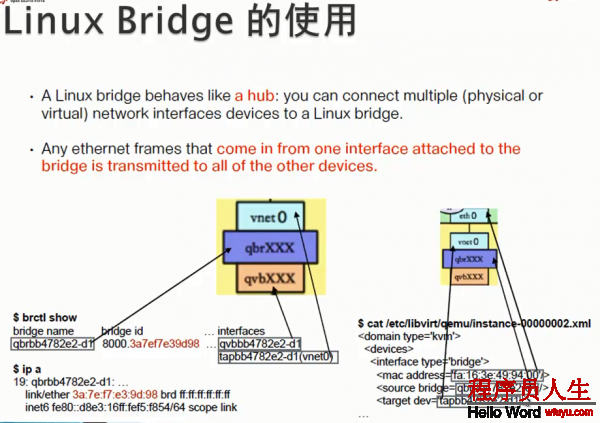

  2. Linux Bridge
     Linux Bridge（Linux内核实现的网桥）是工作在2层的虚拟网络装备，功能类似于物理的交换机。
     它的实现原理是，通过将其他Linux网络装备绑定到本身的Bridge上，并将这些装备虚拟化为端口。为何我们已有了OVS，还要有Linux Bridge 呢？这是由于Linux Bridge实现了qbrxxx装备，提供了OVS没法支持的安全组（Security Group）功能。

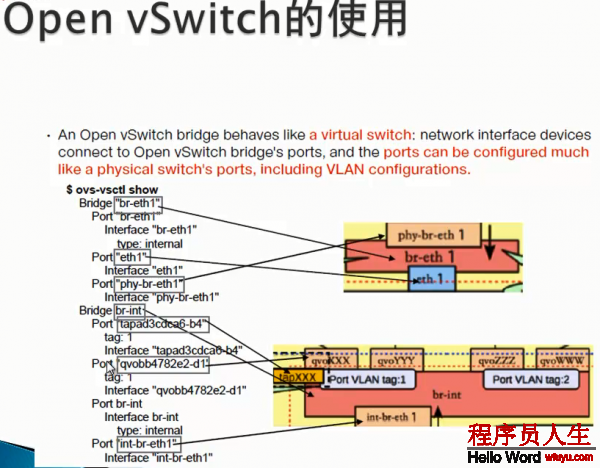

  3. Open vSwitch
     对云计算中的虚拟网络而言，交换装备的虚拟化是很关键的1环，vSwitch负责连接vNIC与物理网卡，同时也桥接同1物理服务器内的各个VM的vNIC。
     因此，我们可以像配置物理交换机1样，将接入到OpenvSwitch（需要指出的是在多个以上时，vSwitch是散布式虚拟交换机）上的各个VM分配到不同的VLAN中实现网络隔离，并且，我们也能够在OVS端口上为VM配置QOS，同时OVS也支持包括NetFlow、sFlow等标准的管理接口和协议。从而，通过这些接口可以实现VM流量监控的任务。
     运行在云环境中各种或相同虚拟化平台上的多个vSwitch实现了散布式架构的虚拟交换机。1个物理服务器上的vSwitch可以透明的与其他服务器上的vSwitch连接通讯。


• neutron具体技术实现


5. 数据包通讯流程

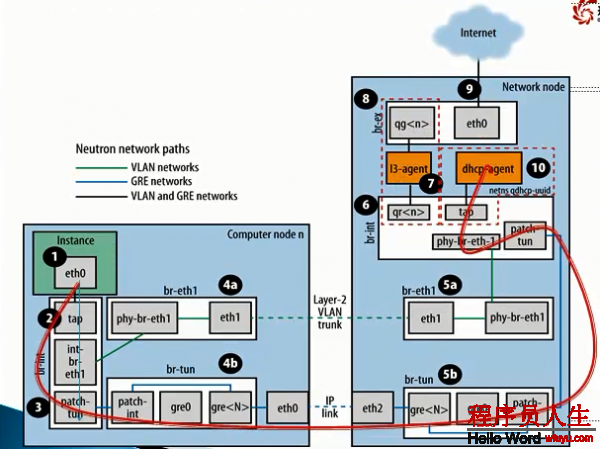

• a) 内网vm数据包与外网Internet通讯流程
