（接上文《架构设计：系统间通讯（36）——Apache Camel快速入门（上）》）

（补上文：Endpoint重要的漏讲内容）

3⑴⑵、特殊的Endpoint Direct

Endpoint Direct用于在两个编排好的路由间实现Exchange消息的连接，上1个路由中由最后1个元素处理完的Exchange对象，将被发送至由Direct连接的下1个路由起始位置（http://camel.apache.org/direct.html）。注意，两个被连接的路由1定要是可用的，并且存在于同1个Camel服务中。以下的例子说明了Endpoint Direct的简单使用方式。

package com.yinwenjie.test.cameltest.helloworld;

import org.apache.camel.builder.RouteBuilder;
import org.apache.camel.impl.DefaultCamelContext;
import org.apache.camel.model.ModelCamelContext;

/**
 * 测试两个路由的连接
 * @author yinwenjie
 */
public class DirectCamel {

    public static void main(String[] args) throws Exception {
        // 这是camel上下文对象，全部路由的驱动全靠它了。
        ModelCamelContext camelContext = new DefaultCamelContext();
        // 启动route
        camelContext.start();
        // 首先将两个完全有效的路由注册到Camel服务中
        camelContext.addRoutes((new DirectCamel()).new DirectRouteA());
        camelContext.addRoutes((new DirectCamel()).new DirectRouteB());

        // 通用没有具体业务意义的代码，只是为了保证主线程不退出
        synchronized (DirectCamel.class) {
            DirectCamel.class.wait();
        }
    }

    /**
     * DirectRouteA 其中使用direct 连接到 DirectRouteB
     * @author yinwenjie
     */
    public class DirectRouteA extends RouteBuilder {

        /* (non-Javadoc)
         * @see org.apache.camel.builder.RouteBuilder#configure()
         */
        @Override
        public void configure() throws Exception {
            from("jetty:http://0.0.0.0:8282/directCamel")
            // 连接路由：DirectRouteB
            .to("direct:directRouteB")
            .to("log:DirectRouteA?showExchangeId=true");
        }
    }

    /**
     * @author yinwenjie
     */
    public class DirectRouteB extends RouteBuilder {
        /* (non-Javadoc)
         * @see org.apache.camel.builder.RouteBuilder#configure()
         */
        @Override
        public void configure() throws Exception {
            from("direct:directRouteB")
            .to("log:DirectRouteB?showExchangeId=true");
        }
    }
}

以上代码片断中，我们编排了两个可用的路由（虽然两个路由都很简单，但确切是两个独立的路由）命名为DirectRouteA和DirectRouteB。其中DirectRouteA实例在最后1个Endpoint控制端点（direct:directRouteB）中使用Endpoint Direct将Exchange消息发送到DirectRouteB实例的开始位置。以下是控制台输出的内容：

[2016-06-26 09:54:38] INFO  qtp231573738-21 Exchange[Id: ID-yinwenjie-240-54473-1466906074572-0-1, ExchangePattern: InOut, BodyType: org.apache.camel.converter.stream.InputStreamCache, Body: [Body is instance of org.apache.camel.StreamCache]] (MarkerIgnoringBase.java:96)

[2016-06-26 09:54:38] INFO  qtp231573738-21 Exchange[Id: ID-yinwenjie-240-54473-1466906074572-0-1, ExchangePattern: InOut, BodyType: org.apache.camel.converter.stream.InputStreamCache, Body: [Body is instance of org.apache.camel.StreamCache]] (MarkerIgnoringBase.java:96)

从以上履行效果我们可以看到，被连接的两个路由使用的Exchange对象是同1个，也就是说在DirectRouteB路由中如果Exchange对象中的内容产生了变化就会在随后继续履行的DirectRouteA路由中产生影响。Endpoint Direct元素在我们实际使用Camel进行路由编排时，利用频度非常高。由于它可以把多个已编排好的路由依照业务要求连接起来，构成1个新的路由，保持原有路由的良好重用。

========================================（增补完）

3⑶、Processor 处理器

Camel中另外一个重要的元素是Processor处理器，它用于接收从控制端点、路由选择条件又或另外一个处理器的Exchange中传来的消息信息，并进行处理。Camel核心包和各个Plugin组件都提供了很多Processor的实现，开发人员也能够通过实现org.apache.camel.Processor接口自定义处理器（后者是通常做法）。

既然是做编码，那末我们自然可以在自定义的Processor处理器中做很多事情。这些事情可能包括处理业务逻辑、建立数据库连接去做业务数据存储、建立和某个第3方业务系统的RPC连接，但是我们1般不会那样做——那是Endpoint的工作。Processor处理器中最主要的工作是进行业务数据格式的转换和中间数据的临时存储。这样做是由于Processor处理器是Camel编排的路由中，主要进行Exchange输入输出消息交换的地方。

不过开发人员固然可以在Processor处理器中连接数据库。例如开发人员需要根据上1个Endpoint中携带的“定单编号前缀”信息，在Processor处理器中连接到1个独立的数据库中（或缓存服务中）查找其对应的路由信息，以便动态决定下1个路由路径。由于Camel支持和JAVA语言的Spring框架无缝集成，所以要在Processor处理器中操作数据库只需要进行非常简单的配置。

以下代码片断是自定义的Processor处理器实现，其中的process(Exchange exchange)方法是必须进行实现的：

// 1个自定义处理器的实现
// 就是我们上文看到过的处理器实现了
public class OtherProcessor implements Processor {
    ......
    @Override
    public void process(Exchange exchange) throws Exception {
        Message message = exchange.getIn();
        String body = message.getBody().toString();
        //===============
        // 您可以在这里进行数据格式转换
        // 并且将结果存储到out message中
        //===============

        // 存入到exchange的out区域
        if(exchange.getPattern() == ExchangePattern.InOut) {
            Message outMessage = exchange.getOut();
            outMessage.setBody(body + " || other out");
        }
    }
    ......
}

注意，处理器Processor是和控制端点平级的概念。要看1个URI对应的实现是不是是1个控制端点，最根本的就是看这个实现类是不是实现了org.apache.camel.Endpoint接口；而要看1个路由中的元素是不是是Processor处理器，最根本的就是看这个类是不是实现了org.apache.camel.Processor接口。

3⑸、Routing路由条件

在控制端点和处理器之间、处理器和处理器之间，Camel允许开发人员进行路由条件设置。例如开发人员可以具有当Exchange In Message的内容为A的情况下将消息送入下1个处理器A，当Exchange In Message的内容为B时将消息送入下1个处理器B的处理能力。又例如，不管编排的路由中上1个元素的处理消息如何，都将携带消息的Exchange对象复制多份，分别送入下1处理器X、Y、Z。开发人员乃至还可以通过路由规则完成Exchange到多个Endpoint的负载传输。

Camel中支持的路由规则非常丰富，包括：Message Filter、Based Router、Dynamic Router、Splitter、Aggregator、Resequencer等等。在Camel的官方文档中使用了非常形象化的图形来表示这些路由功能（http://camel.apache.org/enterprise-integration-patterns.html）：

这里写图片描述

实际上EIP规则中所描写的大部份业务集成模式，在以上页面都能找到对应的图形化表达。但由于篇幅和本专题的中心思想限制，恕笔者不能对Camel中的路由规则逐1讲授。这里我们选取两个比较有代表性的路由规则进行讲授：Content Based Router和Recipient List。希望对各位读者理解Camel中的路由规则有所帮助：

3⑸⑴、Content Based Router 基于内容的路由

把Content Based Router译为基于内容的路由，笔者觉得更加贴切（其实不能译作基本路由，实际上你没法定义甚么是基本路由）。它其实不是1种单1的路由方式，而是多种基于条件和判断表达式的路由方式。其中可能包括choice语句/方法、when语句/方法、otherwise语句/方法。请看以下示例：

package com.yinwenjie.test.cameltest.helloworld;

......
/**
 * 使用条件选择进行路由编排
 * @author yinwenjie
 */
public class ChoiceCamel extends RouteBuilder {

    public static void main(String[] args) throws Exception {
        // 这是camel上下文对象，全部路由的驱动全靠它了。
        ModelCamelContext camelContext = new DefaultCamelContext();
        // 启动route
        camelContext.start();
        // 将我们编排的1个完全消息路由进程，加入到上下文中
        camelContext.addRoutes(new ChoiceCamel());

        // 通用没有具体业务意义的代码，只是为了保证主线程不退出
        synchronized (ChoiceCamel.class) {
            ChoiceCamel.class.wait();
        }
    }

    @Override
    public void configure() throws Exception {
        // 这是1个JsonPath表达式，用于从http携带的json信息中，提取orgId属性的值
        JsonPathExpression jsonPathExpression = new JsonPathExpression("$.data.orgId");
        jsonPathExpression.setResultType(String.class);

        // 通用使用http协议接受消息
        from("jetty:http://0.0.0.0:8282/choiceCamel")
        // 首先送入HttpProcessor，
        // 负责将exchange in Message Body当中的stream转成字符串
        // 固然，不转的话，下面主要的choice操作也能够运行
        // HttpProcessor中的实现和上文代码片断中的1致，这里就不再重复贴出
        .process(new HttpProcessor())
        // 将orgId属性的值存储 exchange in Message的header中，以便后续进行判断
        .setHeader("orgId", jsonPathExpression)
        .choice()
            // 当orgId == yuanbao，履行OtherProcessor
            // 当orgId == yinwenjie，履行OtherProcessor2
            // 其它情况履行OtherProcessor3
            .when(header("orgId").isEqualTo("yuanbao"))
                .process(new OtherProcessor())
            .when(header("orgId").isEqualTo("yinwenjie"))
                .process(new OtherProcessor2())
            .otherwise()
                .process(new OtherProcessor3())
        // 结束
        .endChoice();
    }

    /**
     * 这个处理器用来完成输入的json格式的转换
     * 和上1篇文章出现的HttpProcessor 内容基本1致。就不再贴出了
     * @author yinwenjie
     */
    public class HttpProcessor implements Processor {
        ......
    }

    /**
     * 另外一个处理器OtherProcessor
     * @author yinwenjie
     */
    public class OtherProcessor implements Processor {

        @Override
        public void process(Exchange exchange) throws Exception {
            Message message = exchange.getIn();
            String body = message.getBody().toString();

            // 存入到exchange的out区域
            if(exchange.getPattern() == ExchangePattern.InOut) {
                Message outMessage = exchange.getOut();
                outMessage.setBody(body + " || 被OtherProcessor处理");
            }
        }
    }

    /**
     * 很简单的处理器OtherProcessor2
     * 和OtherProcessor基本相同，就不再重复贴出
     * @author yinwenjie
     */
    public class OtherProcessor2 implements Processor {
        ......
        outMessage.setBody(body + " || 被OtherProcessor2处理");
    }

    /**
     * 很简单的处理器OtherProcessor3
     * 和OtherProcessor基本相同，就不再重复贴出
     * @author yinwenjie
     */
    public class OtherProcessor3 implements Processor {
        ......
        outMessage.setBody(body + " || 被OtherProcessor3处理");
    }
}

以上代码片断中，开发人员首先使用JsonPath表达式，从Http中携带的json信息中寻觅到orgId这个属性的值，然后将这个值存储在Exchange的header区域（这样做只是为了后续方便判断，您也能够将值存储在Exchange的properties区域，还可以直接使用JsonPath表达式进行判断）。接下来，通过判断存储在header区域的值，让消息路由进入不同的Processor处理器。由于我们设置的from-jetty-endpoint中默许的Exchange Pattern值为InOut，所以在各个Processor处理器中完成处理后 Out Message的Body内容会以Http响应结果的情势返回到from-jetty-endPoint中。最后我们将在测试页面上看到Processor处理器中的消息值。

Camel中支持绝大多数被开发人员承认和使用的表达式：正则式、XPath、JsonPath等。如果各位读者对JsonPath的语法还不熟习的话，可以参考Google提供的说明文档（https://code.google.com/p/json-path/）。为了测试以上代码片断的工作效果，我们使用Postman工具向指定的地址发送1段json信息，并视察全部路由的履行效果。以下图所示：

这里写图片描述

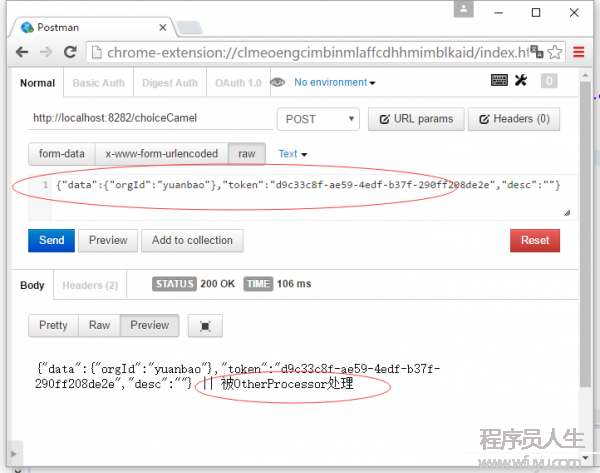

当orgId的值为yuanbao时的履行效果

这里写图片描述

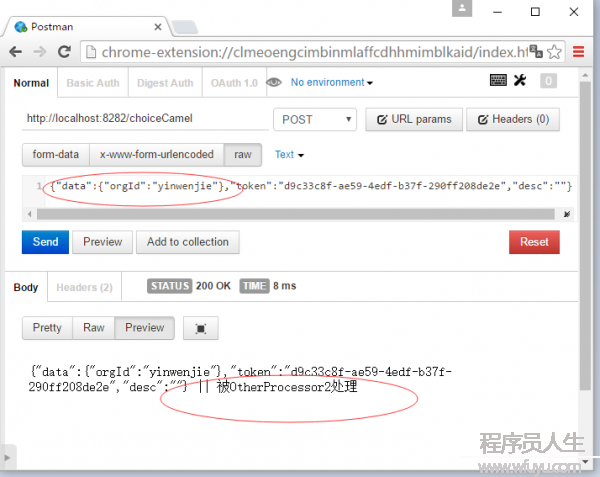

当orgId的值为yinwenjie时的履行效果

关于路由判断，Camel中提供了丰富的条件判断手段。除我们在本小节中使用的isEqualTo方式还包括：isGreaterThan、isGreaterThanOrEqualTo、isLessThan、isLessThanOrEqualTo、isNotEqualTo、in（多个值）、contains、regex等等，它们的共同点是这些方法都返回某个实现了org.apache.camel.Predicate接口的类。

3⑸⑵、Recipient List 接收者列表

在本小节上部份的介绍中，我们说明了怎样使用条件判断向若干可能的路由路径中的某1条路径传送消息。那末如何做到根据判断条件，向若干可能的路径中的其中多条路径传送同1条消息呢？又或向若干条可能的路径全部传输同1条消息呢？

在Camel中可能被选择的消息路由路径称为接收者，Camel提供了多种方式向路由中可能成为下1处理元素的多个接收者发送消息：静态接收者列表（Static Recipient List）、动态接收者列表（Dynamic Recipient List）和循环动态路由（Dynamic Router）。下面我们对这几种接收者列表情势进行逐1讲授。

3⑸⑵⑴、使用multicast处理Static Recipient List

使用multicast方式时，Camel将会把上1处理元素输出的Exchange复制多份发送给这个列表中的所有接收者，并且按顺序逐1履行（可设置为并行处理）这些接收者。这些接收者多是通过Direct连接的另外一个路由，也多是Processor或某个单1的Endpoint。需要注意的是，Excahnge是在Endpoint控制端点和Processor处理器间或两个Processor处理器间唯1能够有效携带Message的元素，所以将1条消息复制多份并且让其履行不相互遭到影响，那末必定就会对Exchange对象进行复制（是复制，是复制，虽然主要属性内容相同，但是这些Exchange使用的内存区域都是不1样的，ExchangeId也不1样）。以下是multicast使用的简单示例代码：

package com.yinwenjie.test.cameltest.helloworld;

......

/**
 * 测试组播路由
 * @author yinwenjie
 */
public class MulticastCamel extends RouteBuilder {

    public static void main(String[] args) throws Exception {
        // 这是camel上下文对象，全部路由的驱动全靠它了。
        ModelCamelContext camelContext = new DefaultCamelContext();
        // 启动route
        camelContext.start();
        // 将我们编排的1个完全消息路由进程，加入到上下文中
        camelContext.addRoutes(new MulticastCamel());

        // 通用没有具体业务意义的代码，只是为了保证主线程不退出
        synchronized (MulticastCamel.class) {
            MulticastCamel.class.wait();
        }
    }

    @Override
    public void configure() throws Exception {
        // 这个线程池用来进行multicast中各个路由线路的并发履行
        ExecutorService executorService = Executors.newFixedThreadPool(10);
        MulticastDefinition multicastDefinition = from("jetty:http://0.0.0.0:8282/multicastCamel").multicast();

        // multicast 中的消息路由可以顺序履行也能够并发履行
        // 这里我们演示并发履行
        multicastDefinition.setParallelProcessing(true);
        // 为并发履行设置1个独立的线程池
        multicastDefinition.setExecutorService(executorService);

        // 注意，multicast中各路由路径的Excahnge都是基于上1路由元素的excahnge复制而来
        // 不管前者Excahnge中的Pattern如何设置，其处理结果都不会反应在最初的Excahnge对象中
        multicastDefinition.to(
                    "log:helloworld1?showExchangeId=true"
                    ,"log:helloworld2?showExchangeId=true")
        // 1定要使用end，否则OtherProcessor会被做为multicast中的1个分支路由
        .end()
        // 所以您在OtherProcessor中看到的Excahnge中的Body、Header等属性内容
        // 不会有“复制的Exchange”设置的任何值的痕迹
        .process(new OtherProcessor());
    }

    /**
     * 另外一个处理器
     * @author yinwenjie
     */
    public class OtherProcessor implements Processor {
        /* (non-Javadoc)
         * @see org.apache.camel.Processor#process(org.apache.camel.Exchange)
         */
        @Override
        public void process(Exchange exchange) throws Exception {
            Message message = exchange.getIn();
            LOGGER.info("OtherProcessor中的exchange" + exchange);
            String body = message.getBody().toString();

            // 存入到exchange的out区域
            if(exchange.getPattern() == ExchangePattern.InOut) {
                Message outMessage = exchange.getOut();
                outMessage.setBody(body + " || 被OtherProcessor处理");
            }
        }
    }
}

以上代码片断中，我们使用multicast将原始的Exchange复制了多份，分外传送给multicast中的两个接收者，并且为了保证两个接收者的处理进程是并行的，我们还专门为multicast设置了1个线程池（不设置的话Camel将自行设置）。在以上的代码片断中，在multicast路由定义以后我们还设置了1个OtherProcessor处理器，它主要作用就是查看OtherProcessor中的Exchange对象的状态。下面的截图展现了以上代码片断的履行效果：

[2016-06-24 16:07:43] INFO  pool⑴-thread⑺ Exchange[Id: ID-yinwenjie-240-54110-1466755310568-0-20, ExchangePattern: InOut, BodyType: String, Body: {"data":{"orgId":"yinwenjie"},"token":"d9c33c8f-ae59⑷edf-b37f⑵90ff208de2e","desc":""}] (MarkerIgnoringBase.java:96)

[2016-06-24 16:07:43] INFO  pool⑴-thread⑻ Exchange[Id: ID-yinwenjie-240-54110-1466755310568-0-19, ExchangePattern: InOut, BodyType: String, Body: {"data":{"orgId":"yinwenjie"},"token":"d9c33c8f-ae59⑷edf-b37f⑵90ff208de2e","desc":""}] (MarkerIgnoringBase.java:96)

[2016-06-24 16:07:43] INFO  qtp1060925979⑴8 OtherProcessor中的exchange [id:ID-yinwenjie-240-54110-1466755310568-0-16]Exchange[Message: {"data":{"orgId":"yinwenjie"},"token":"d9c33c8f-ae59⑷edf-b37f⑵90ff208de2e","desc":""}] (MulticastCamel.java:74)

通过履行结果可以看到，在multicast中的两个接收者（两个路由分支的设定）分别在我们设置的线程池中运行，线程ID分别是【pool⑴-thread⑺】和【pool⑴-thread⑻】。在multicast中的所有路由分支都运行完成后，OtherProcessor处理器的实例在【qtp1060925979⑴8】线程中继续运行（jetty:http-endpint对本次要求的处理本来就在这个线程上运行）。

请各位读者特别注意以上3句日志所输出的ExchangeId，它们是完全不同的3个Exchange实例！其中在multicast的两个路由分支中承载Message的Excahnge对象，它们的Exchange-ID号分别为【ID-yinwenjie⑵40⑸4110⑴466755310568-0⑵0】和【ID-yinwenjie⑵40⑸4110⑴466755310568-0⑴9】，来源则是multicast对原始Exchange对象的复制，原始Exchagne对象的Exchange-ID为【ID-yinwenjie⑵40⑸4110⑴466755310568-0⑴6】。

3⑸⑵⑵、处理Dynamic Recipient List

在编排路由，很多情况下开发人员不能肯定有哪些接收者会成为下1个处理元素：由于它们需要由Exchange中所携带的消息内容来动态决定下1个处理元素。这类情况下，开发人员就需要用到recipient方法对下1路由目标进行动态判断。以下代码示例中，我们将3个已编排好的路由注册到Camel服务中，并通过打印在控制台上的结果视察其履行：

第1个路由 DirectRouteA

public class DirectRouteA extends RouteBuilder {

    /* (non-Javadoc)
     * @see org.apache.camel.builder.RouteBuilder#configure()
     */
    @Override
    public void configure() throws Exception {
        from("jetty:http://0.0.0.0:8282/dynamicCamel")
        .setExchangePattern(ExchangePattern.InOnly)
        .recipientList().jsonpath("$.data.routeName").delimiter(",")
        .end()
        .process(new OtherProcessor());
    }
}

第2个和第3个路由

/**
 * @author yinwenjie
 */
public class DirectRouteB extends RouteBuilder {
    /* (non-Javadoc)
     * @see org.apache.camel.builder.RouteBuilder#configure()
     */
    @Override
    public void configure() throws Exception {
        // 第2个路由和第3个路由的代码都类似
        // 唯1不同的是类型
        from("direct:directRouteB")
        .to("log:DirectRouteB?showExchangeId=true");
    }
}

注册到Camel服务中，并开始履行

......
public static void main(String[] args) throws Exception {
    // 这是camel上下文对象，全部路由的驱动全靠它了。
    ModelCamelContext camelContext = new DefaultCamelContext();
    // 启动route
    camelContext.start();
    // 将我们编排的1个完全消息路由进程，加入到上下文中
    camelContext.addRoutes((new DynamicCamel()).new DirectRouteA());
    camelContext.addRoutes((new DynamicCamel()).new DirectRouteB());
    camelContext.addRoutes((new DynamicCamel()).new DirectRouteC());

    // 通用没有具体业务意义的代码，只是为了保证主线程不退出
    synchronized (DynamicCamel.class) {
        DynamicCamel.class.wait();
    }
}
......

DirectRouteB路由和DirectRouteC路由中的代码非常简单，就是从通过direct连接到本路由的上1个路由实例中获得并打印Exchange对象的信息。所以各位读者可以看到以上代码片断只罗列了DirectRouteB的代码信息。DirectRouteA路由中“ExchangePattern.InOnly”的作用在上文中已讲过，这里就不再进行赘述了。需要重点说明的是recipientList方法，这个方法可以像multicast方法那样进行并发履行或运行线程池的设置，但是在DirectRouteA的代码中我们并没有那样做，这是为了让读者看清除recipientList或multicast方法的顺序履行履行效果。以下是我们启动Camel服务后，从Postman（或其他测试工具）传入的JSON格式的信息：

{"data":{"routeName":"direct:directRouteB,direct:directRouteC"},"token":"d9c33c8f-ae59⑷edf-b37f⑵90ff208de2e","desc":""}

recipientList方法将以 .data.routeName 中指定的路由信息动态决定1下个或多个消息接收者，以上JSON片断中我们指定了两个“direct:directRouteB,direct:directRouteC”。那末recipientList会使用delimiter方法中设置的“,”作为分隔符来分别肯定这两个接收者。

视察到的履行效果

[2016-06-26 10:31:53] INFO  qtp1896561093-16 Exchange[Id: ID-yinwenjie-240-55214-1466908306101-0-3, ExchangePattern: InOnly, BodyType: org.apache.camel.converter.stream.InputStreamCache, Body: [Body is instance of org.apache.camel.StreamCache]] (MarkerIgnoringBase.java:96)

[2016-06-26 10:31:53] INFO  qtp1896561093-16 Exchange[Id: ID-yinwenjie-240-55214-1466908306101-0-4, ExchangePattern: InOnly, BodyType: org.apache.camel.converter.stream.InputStreamCache, Body: [Body is instance of org.apache.camel.StreamCache]] (MarkerIgnoringBase.java:96)

[2016-06-26 10:31:53] INFO  qtp1896561093-16 OtherProcessor中的exchange [id:ID-yinwenjie-240-55214-1466908306101-0-1]Exchange[Message: [Body is instance of org.apache.camel.StreamCache]] (DynamicCamel.java:100)

静态路由和动态路由在履行效果上有很多类似的地方。例如在两种路径选择方式中，路由分支上的接收者中使用的Exchange对象的来源都是对上1履行元素所输出的Exchange对象的复制，这些Exchange对象除其中携带的业务内容相同外，ExchangeID是不1样，也就是说每一个路由分支的Exchange对象都不相同。所以各路由分支的消息都不受彼此影响。另外动态路由和静态路由都支持对路由分支的顺序履行和并发履行，都可以为并发履行设置独立的线程池。

从以上履行效果中我们可以看到，由于我们没有设置动态路由是并发履行，所以各个需要履行的路由分支都是由名为【qtp1896561093⑴6】的Camel服务线程顺次履行，并且每一个路由分支的Exchange对象都不受彼此影响。另外，请注意以上履行结果的最后1条日志信息，它是在路由分支之外对OtherProcessor处理器的履行。因而可知不管路由分支如何履行，都不会影响路由分支之外的元素履行时所使用的Exchange对象。

===================================
（接下文）

3⑸⑵⑶、循环动态路由 Dynamic Router
