Tensorflow的MNIST进阶教程CNN网络参数理解

栏目：框架设计时间：2016-06-15 15:03:31

背景
问题说明
分析
- LeNet5参数
- MNIST程序参数
遗留问题
小结

背景

之前博文中关于CNN的模型训练功能上是能实现，但是研究CNN模型内部结构的时候，对各个权重系数 $w$ ，偏差 $b$ 的shape还是存在疑惑，为何要取1024，为何取7*7*64，最近找到了1些相干资料，对这个问题有了新的理解，下面和大家分享1下。

问题说明

# Input Layer
x = tf.placeholder('float',[None,784])
y_ = tf.placeholder('float',[None,10])
# First Layer
W_conv1 = weight_variable([5,5,1,32])
b_conv1 = bias_variable([32])

x_image = tf.reshape(x,[-1,28,28,1])
h_conv1 = tf.nn.relu(conv2d(x_image,W_conv1) + b_conv1)
h_pool1 = max_pool_2x2(h_conv1)
# Second Layer
W_conv2 = weight_variable([5,5,32,64])
b_conv2 = bias_variable([64])

h_conv2 = tf.nn.relu(conv2d(h_pool1,W_conv2) + b_conv2)
h_pool2 = max_pool_2x2(h_conv2)
# Connect Layer
W_fc1 = weight_variable([7*7*64,1024])
b_fc1 = bias_variable([1024])

h_pool2_flat = tf.reshape(h_pool2,[-1,7*7*64])
h_fc1 = tf.nn.relu(tf.matmul(h_pool2_flat,W_fc1) + b_fc1)
# Dropout Layer
keep_prob = tf.placeholder("float")
h_fc1_drop = tf.nn.dropout(h_fc1,keep_prob)
# Output Layer
W_fc2 = weight_variable([1024,10])
b_fc2 = bias_variable([10])

这段程序，是mnist_test2.py中关于Tensorflow Graph建立的代码，里面为所有使用到的Variables都分配了指定的大小。例如x通过placeholder预留了None*784大小的shape(None会随着batch获得的数据个数而改变)，第1层的卷积系数W_conv1是5*5*1*32大小的shape，后面不再赘述。
有些shape比如输入的xNone*784的784是28*28个8位灰度值的shape，y_是None*10个数字分类的shape，输出的b_fc2是对应10个输出种别的偏差。但是对其他参数的话，我就不由要问：①这么做是为何呢？②如果不这么设置参数行不行呢？③如果我换1套数据集，参数还是这么设置么？

先回答第2个问题吧，不行。如果随便更换参数，换的对可能能跑通，但是影响性能，但是更多的时候会是下面的结果：
这里写图片描述

这里写图片描述

分析

先看看LeNet5

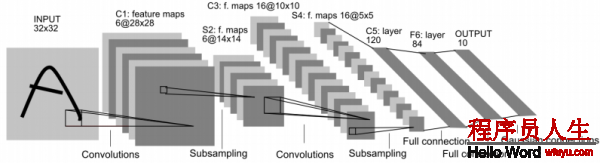

在回答第1个问题之前，建议大家浏览1下2012年NIPS上做ImageNet的文献1和解释LaNet5的CNN模型的PPT，如果时间不够用的话，也能够直接看1下qiaofangjie的中文参数解析。里面可以先对LeNet5的参数有个大概了解。下面我对比着经典的图，大体归纳1下：
这里写图片描述
CNN里的层，除输入/输出层以外，把隐含层又分成了卷积层、池化层、和全连接层。3者的作用及介绍也能够参考小新的猫的理解。卷积层会对原始输入数据做加权求和的处理，学过通讯的同学1定对1维线性卷积里面“错位相乘相加”很熟习(谅解我强行奶1口原来的专业)，这里就是线性卷积在2维里面的推行。池化层是为了减小模型复杂度，通过降采样(又是通讯里有概念我会乱讲？)缩小特点图的尺寸。全连接层是将终究高度抽象化的特点图与输出直接进行的全连接，这与入门级MNIST库的模型训练做的事儿是1样的，1个简单的全映照。
具体的看，第1个卷积层C1对32*32的输入数据(假定成1个矩阵，其中每一个元素代表当前位置像素点灰度值的强弱)进行2维加权相加
$y_{m,n}^{l + 1} = \sum\limits_{i,j}^{} {w_{i,j}^lx_{i,j}^l + b_{}^{l + 1}}$
其中上标 $l$ 表示层数，下标 $i,j$ 表示对应的像素点位置， $w$ 、 $x$ 、 $b$ 分别表示滤波器系数，输入值，偏差值。
(此处补零采取了VALID模式，这个问题后面会接着说)。我们假定卷积器的权重矩阵是1个5*5的，相当于对5*5的输入数据，与5*5的卷积器卷积后，得到了1*1的数值，如果是5*6的原始数据，卷积后会得到1*2的输出，所以推行到32*32的数据，输出会得到28*28的尺寸。再推行1下就会得到：

输出宽度=输入宽度-（卷积器宽度⑴）
输出高度=输入高度-（卷积器高度⑴）

至于为何1幅输入会得到6组对应的卷积输出呢？这个问题对我来讲还说不清楚，只能暂时理解为1幅输入的6个不同的特点（Hinton老师讲家谱树的时候就用了6个对应特点表示是英国人还是意大利，是爷爷辈儿还是孙子辈儿等），比如输入是不是有圆圈形状，边沿是不是明确，是不是有纹理特点等。这个问题后面的话有可能会可视化验证1下，目前只能这么理解了。
接下来第2个池化层S2，对6*28*28的特点图进行下采样得到了6*14*14的池化层特点图，主要是由于其中采取每2*2的块儿进行1次容和统计，并且块与块儿直接不交叠，掐指1算还真是（28/2*28/2），池化操作并没有增加特点维度，只是单纯的下采样。
在后面的那层卷积层C3的shape也能够理解了，对14*14的特点输入，输出10*10的特点图，并且此时把6个特点抽象到了更多的16个特点。下面的S4就不说了。
看1下C5，这里又来了问题了，暂时还不能理解，为何会出现120这个数字，暂且搁置。1般CNN中的全连接层，我见到的都是1⑵层，并且两个层的shape是1致的。比如这里都是120，文献1中全是2048。

MNIST库程序

ok，以上就是对LeNet5的参数理解，下面我们来看1下MNIST程序中的各个参数。首先，建议使用以下代码，在跑通的程序中，方便查看每一个变量的shape，具体代码以下：

def showSize():
  print "x size:",batch[0].shape
  #print "x_value",batch[0]
  print "y_ size:",batch[1].shape
  #print "y_example",batch[1][0]
  #print "y_example",batch[1][9]
  #print "y_example",batch[1][10]
  print "w_conv1 size:",W_conv1.eval().shape
  print "b_conv1 size:",b_conv1.eval().shape
  print "x_image size:",x_image.eval(feed_dict={x:batch[0]}).shape
  print "h_conv1 size:",h_conv1.eval(feed_dict={x:batch[0],y_:batch[1],keep_prob:1.0}).shape
  print "h_pool1 size:",h_pool1.eval(feed_dict={x:batch[0],y_:batch[1],keep_prob:1.0}).shape
  print "w_conv2 size:",W_conv2.eval().shape
  print "b_conv2 size:",b_conv2.eval().shape
  print "h_conv2 size:",h_conv2.eval(feed_dict={x:batch[0],y_:batch[1],keep_prob:1.0}).shape
  print "h_pool2 size:",h_pool2.eval(feed_dict={x:batch[0],y_:batch[1],keep_prob:1.0}).shape
  print "w_fc1 size:",W_fc1.eval().shape
  print "b_fc1 size:",b_fc1.eval().shape
  print "h_pool2_flat size:",h_pool2_flat.eval(feed_dict={x:batch[0],y_:batch[1],keep_prob:1.0}).shape
  print "h_fc1 size:",h_fc1.eval(feed_dict={x:batch[0],y_:batch[1],keep_prob:1.0}).shape
  print "h_fc1_drop size:",h_fc1_drop.eval(feed_dict={x:batch[0],y_:batch[1],keep_prob:1.0}).shape
  print "w_fc2 size:",W_fc2.eval().shape
  print "b_fc2 size:",b_fc2.eval().shape
  print "y_conv size:",y_conv.eval(feed_dict={x:batch[0],y_:batch[1],keep_prob:1.0}).shape

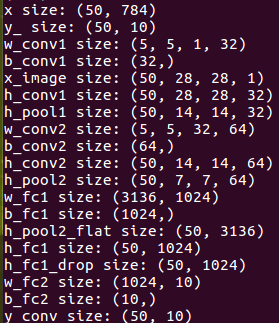

这里写图片描述
像这样插在每次循环中，然后，我们可以试运行1下看看结果

这个小函数写的时候要注意，对Tensor类型的Variable，并没有shape这个属性，必须在每一个Tensor.eval()才可使用.shape属性，而Tensor.eval()的话，就需要feed_dict1个依赖值才可以取得tensor实例，否则Tensor对象只是1个代号而已。
在输入50个batch的时候可以看到输入，输出shape不说了，w_conv1触及到tf.conv2d的用法，具体可以参考官方文档，这里的前两个5对应的卷及系数shape，第3个参数1表示输入通道，对应输入数据只有灰度值1个特点，或说是对应LeNet分析中1幅图，最后1个32是输出通道数，表示输出32组特点。

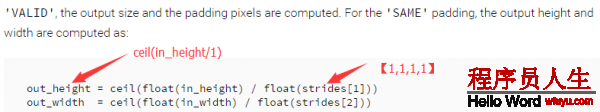

稍等，对MNIST的28*28的输入数据，经过第1层卷积C1，为什么输出的h_conv1还是28*28的维度，而不是刚刚推论中的24*24呢？这我也研究了好久，缘由在于tf.conv2d函数的参数指定了padding类型为“SAME”，这个参数的作用在官方文档中直接决定了输出的shape，截选以下：
这里写图片描述
这只是数值上说明了，具体的缘由小新的猫的理解说的非常明白，他还对照了Matlab和Tensorflow对Padding参数的不同选项，可以视具体的利用环境在做测试。

最后看1下全连接层的参数w_fc1，对接上面的卷基层输出，第1个参数是池化后7*7的尺寸*64组特点，第2个参数与LeNet的1201致，是输出给全连接的参数。

遗留问题

现在看来，与卷积，池化相干的shape变化应当是可以理解了，不过还有两种参数不理解：
①是卷积层的特点数，为何LeNet里面两层卷积层的特点会是6和16，而MNIST是32和64，按道理MNIST是28*28的数据输入，还小于LeNet的32*32呢，却有着更高的特点维度。
②全连接层的参数，LeNet里面用的2个120参数的，而MNIST里面全连接却有1024个参数。
这些问题也问过Tensorflow群里群友，问到的都说是经验问题，需要自己掌控，真的是这样哇？这两个参数的选择难道只是个工程经验问题嘛？我目前的理解的话只能1边继续看资料，1边工程做实验测试1下模型收敛速度啦。结合TensorBoard可视化应当后者会给我个答案。

小结

这篇文章，对CNN的网络中参数的shape做了分析，希望能对大家理解起来有所帮助，至于文中说到的两个参数遗留问题，也希望有大神能不吝指教呀。

PS：我必须要吐槽！CSDN为何只能保存1个草稿，我写第1篇博文的时候突然觉得应当把这个问题剥离出来先讲1讲，结果之前那篇的草稿就没有了！那也是1个半小时的思路整理啊！不过也怪自己没有备份。TAT
