免费的PCB数据3D转换工具 OBD++ XVL Converter

图研与Lattice Technology合作推出了一款名为 ODB++ XVL Converter的免费工具，可以将PCB的CAD数据转化为3D数据格式的XVL，能让开发者直观地预览电路板制作成型后的样子，有助于进行干涉检测、绝缘距离和静电爬电距离检验。

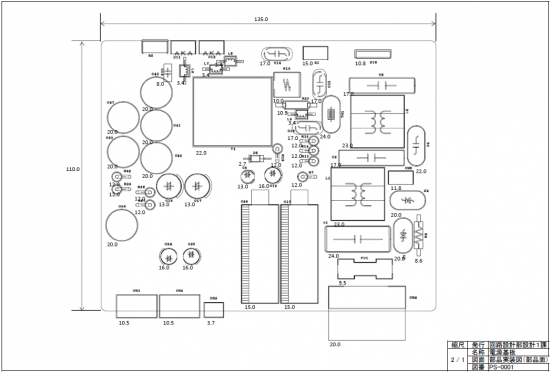

很多CAD都可输出ODB++格式文件，比如Altium、Cadence Design Systems等。ODB++可以保留部件的高度、属性信息，该工具可以利用高度信息，表现出部件的形状，并转换为XVL。

近年来，3D设计被更多人所接受。由于元器件规格不同，高密度的电路板需要通过三维视角来验证设计。相关的工具很多，比如 Altium（原Protel International Limited，由Nick Matrin于1985年创立）在年初推出的新版PCB设计工具Altium Designer 14，同样支持帮助工程师进行PCB的3D设计。
